A effet joule

Émetteur électrique

L'émetteur électrique est un des cas où générateur et émetteur sont couplés. Les données du générateur à effet Joule sont saisis directement dans l'émetteur et DesignBuilder génère automatiquement les distributions fictives.

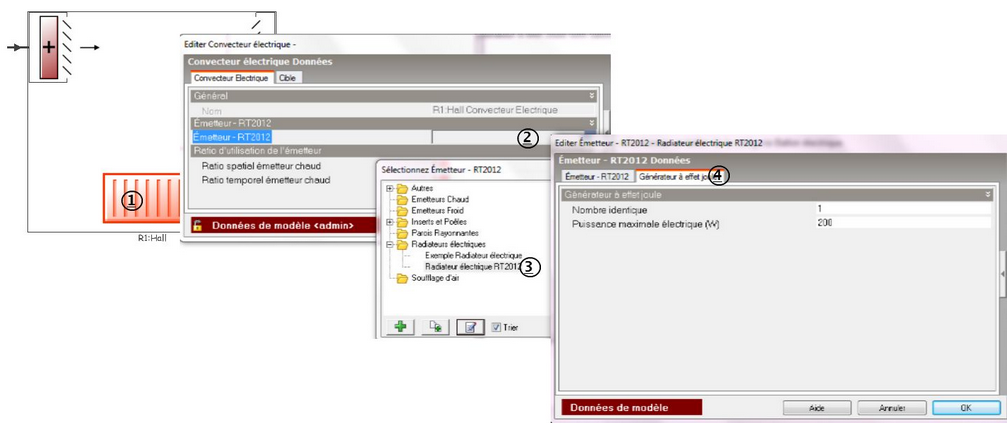

Un onglet "Générateur à effet joule" ou un champ de saisie de la puissance électrique apparaît à chaque fois que vous pourrez définir l'émetteur choisi comme étant lié à une génération à effet joule.

Vous pourrez ainsi définir le nombre de générateur à effet Joule ainsi que la puissance nominale d'une génération.

Ballon électrique

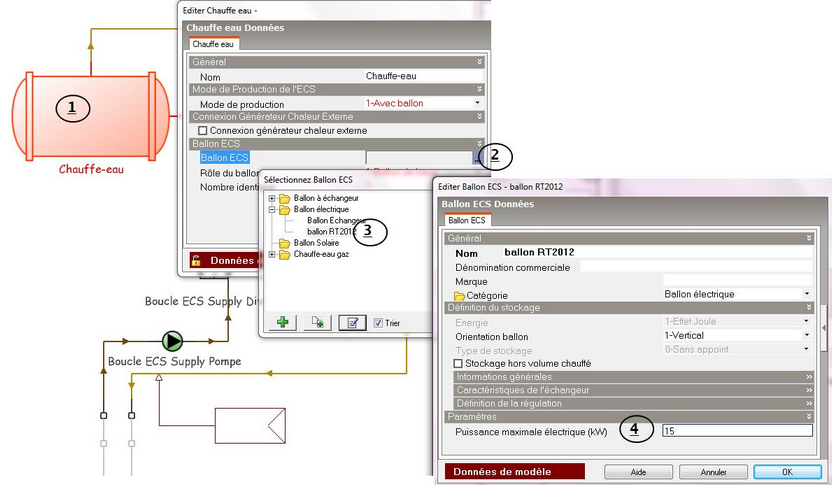

Il est possible de paramétrer un ballon ECS chauffé par effet joule directement dans les caractéristiques du générateur ECS si vous sélectionnez un ballon de la catégorie Ballon électrique.

Lorsque l'énergie d'appoint du chauffe-eau est défini par effet joule un champ supplémentaire apparaît.

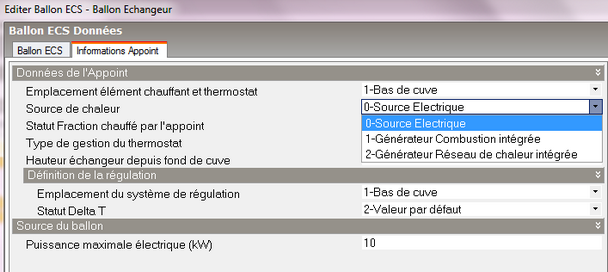

Lorsque l'énergie d'appoint du chauffe-eau est définie à 0-Source Électrique un champ supplémentaire, comme ci-dessous apparaît.

Note : Une fonction mixte chauffage et ecs ne peut pas être effectuée par ce type de générateur.

Appoint électrique d'un générateur thermodynamique

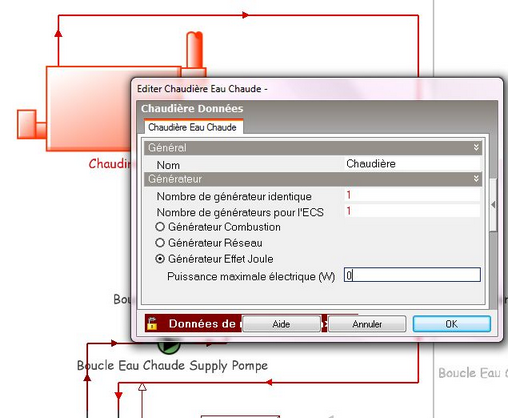

Il est possible d'ajouter un appoint électrique à un générateur thermodynamique. Pour accéder à ce champ, vous devez placer un objet de type Chaudière dans une boucle d'eau chaude, et vous aurez à spécifier la puissance électrique du générateur Effet Joule.
