Calculette de confort thermique

 Sommaire  Précédent  Suivant

DesignBuilder a un outil de calcul du confort thermique, basé sur les indicateurs de confort Fanger PPD (% de personnes insatisfaites) et PMV (Vote moyen prévisible). Les données d'entrées sont les suivantes :

•Température de l'air (°C)
•Température radiante (°C)
•Vêtement (Clo)
•Niveau d'activité
•Vitesse du vent (m/s)
•Humidity relative (%)



Les sorties sont :

•Température opérative
•Vote moyen prévisible (PMV)
•% personnes insatisfaites (PPD)

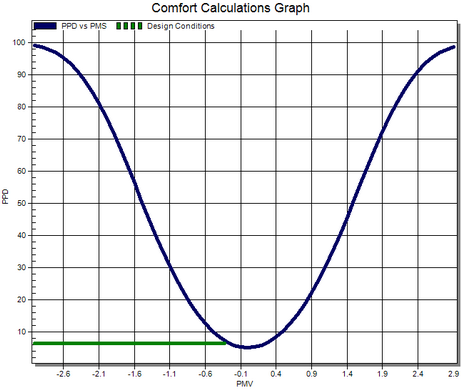

Une courbe représentant la relation entre le PMV et le PPD sera affichée sur le côté droit de la fenêtre.



image98ThermalComfortOutput

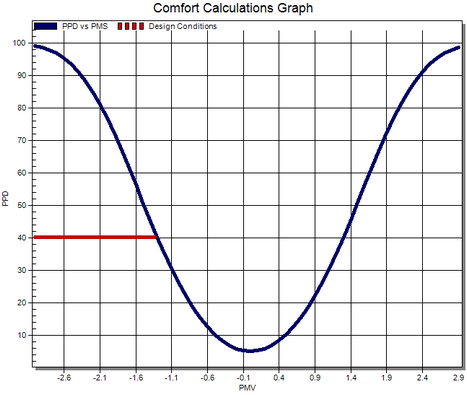

Pour utiliser cet outil, entrer les conditions d'ambiance et cliquez sur le bouton Mettre à jour. Le graphe PPD/PMV se met à jour. Si la valeur du PMV est située dans la région de confort (-0,5 à +0,5), les résultats et la ligne entre l'axe PPD et la courbe sont affichés en vert, dans le cas contraire ils sont affichés en rouge, comme montré sur l'exemple ci-dessus.



Si vous voulez en apprendre plus sur les calculs de confort Fanger, rendez-vous sur la plage EnergyPlus du confort thermique
