Accroche d'arête
|
Accroche d'arête |
|
|

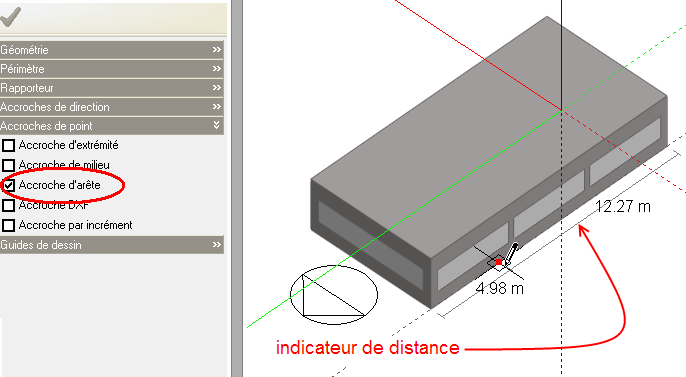

L'accroche d'arête permet de se fixer en n'importe quel point d'une arête d'un élément existant. L'accroche d'arête peut être utilisée en conjonction avec "l'accroche par incrément" pour choisir un point le long d'une arête en se déplaçant par pas d'incrément définis. Un indicateur rouge est affiché quand le curseur de la souris est dans le périmètre d'accroche de l'arête et des indicateurs de distance sont aussi affichés pour aider à situer un point par rapport à l'une ou de l'autre des extrémités de l'arête retenue :

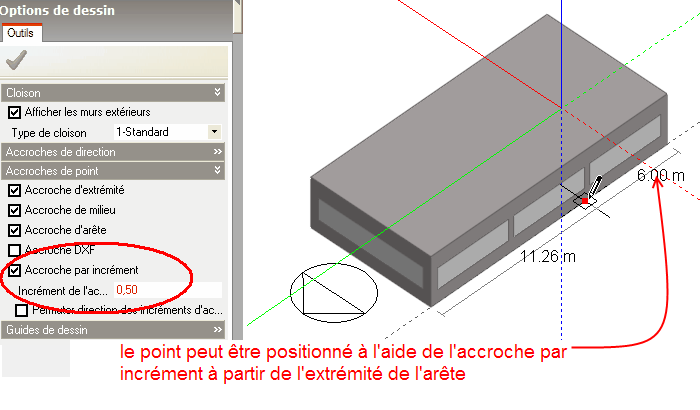

En activant "l'accroche par incrément", le point peut être déplacé le long de l'arête à des intervalles réguliers définis. Par exemple, si le dessin d'un nouveau bloc doit débuter à 6 mètres de l'extrémité d'un bloc existant, une fois "l'accroche par incrément" activée, vous pouvez fixer le pas à 0,50 m, puis déplacer le curseur de la souris pour accrocher l'arête à une distance de 6 mètres de l'extrémité du bloc existant :

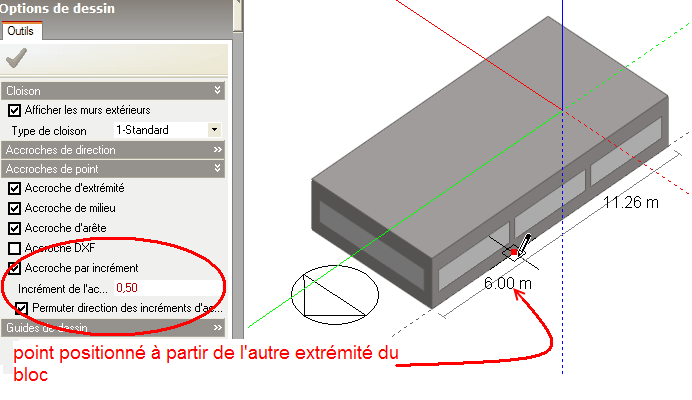

Si le départ de la ligne de périmètre du nouveau bloc devait se faire à une distance définie à partir de l'autre extrémité de l'arête, vous pouvez permuter le point de départ à partir duquel fonctionne "l'accroche par incrément" en cliquant sur la case "Permuter direction des incréments d'accroche" :
|
