Accroche d'extrémité
|
Accroche d'extrémité |
|
|

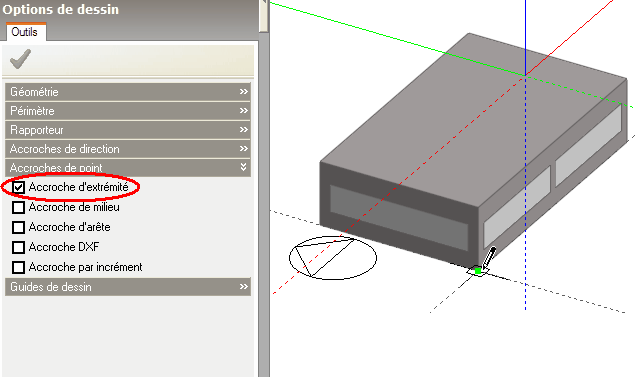

Cette accroche permet d'accrocher des lignes à un point d'extrémité d'une arête. Un indicateur vert est affiché quand le curseur de la souris est dans le périmètre d'accroche d'une extrémité. Par exemple, pour accrocher le point de départ de la première droite d'un nouveau périmètre de bloc à l'extrémité d'un bloc existant, déplacez le curseur de la souris jusqu'au niveau du plan de base (sol) et pressez la touche SHIFT pour verrouiller le plan de dessin sur le plan du sol. En maintenant pressée la touche SHIFT, déplacer le curseur de la souris tout près du coin de la bordure désirée pour être attiré par l'accroche :

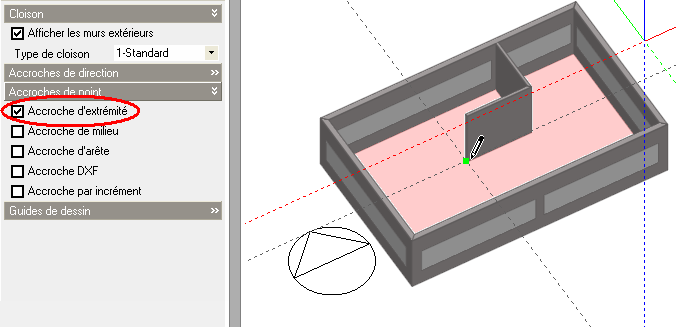

De la même manière, pour accrocher le point de départ d'une nouvelle cloison dans un bloc à l'extrémité d'une cloison existante, assurez-vous que la case d'accroche d'extrémité est bien activée et déplacez le curseur de la souris tout près du bout de la cloison pour activer l'accroche d'extrémité :
|
