Charger des données à partir des pré définitions

 Sommaire  Précédent  Suivant

Exploitation des données du modèle






Accéder aux données à 'Charger depuis les prédéfinitions' à partir de :



1.La barre d'outils
2.Du menu Édition
3.Un clic droit de la souris dans les données du modèle.



Utiliser le pour charger des données prédéfinies dans le modèle.

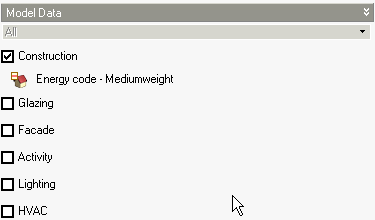

Vous pouvez sélectionner une ou plusieurs sources de données des bibliothèques de données prédéfinies suivantes :



•Construction
•Vitrage
•Façade
•Activité
•Éclairage
•CVC



Quand vous sélectionnez un de ces ensembles de données prédéfinies comme source de données, vous devez aussi définir la cible dans laquelle les données doivent être chargées.






Élément(s) cible

Vous pouvez choisir sur l'onglet Cible la manière par laquelle vous voulez affecter les données et, si nécessaire, dans quels éléments du modèle il faut les charger :



•Éléments Sélectionnés - Choisissez cette option si vous voulez charger les données dans un ou plusieurs bâtiments, bloc, zone ou surface. Cliquez sur les cases situées à coté des éléments cible pour les sélectionner comme cible.
•Recharger les prédéfinitions - Ceci recharge les données prédéfinies pour le bâtiment considéré, ainsi que pour tous les blocs, zones et surfaces de ce bâtiment. Les données ne sont rechargées que si les données prédéfinies sélectionnées sont autres que par défaut. Si la prédéfinition provient directement du niveau d'au dessus, les données ne sont pas chargées.
•Rechercher et remplacer - Vous permet de rechercher dans le modèle des données particulières et de les remplacer par des données prédéfinies.



Voici les outils de sélection à votre disposition pour contrôler la sélection des éléments de bâtiment :



•  Tout sélectionner.
•  Tout sélectionner jusqu'au niveau "Zone".
•  Ne rien sélectionner.

Détermination des paramètres globaux d'éclairage

Lorsque vous chargé les données d'éclairage d'une prédéfinition, vous devez considérer que DesignBuilder calcul les sorties d'éclairage en se basant sur :



a) Efficacité du système d'éclairage (W/m²/100lux) utilise les données de la prédéfinition d'éclairage et,

b) Niveau d'éclairement nécessaire doit être renseigné dans l'onglet activité.



Si vous avez plusieurs type d'activité dans me bâtiment, vous pouvez chargé des données d'éclairage pour chaque zone, en prenant en compte le niveau d'éclairage nécessaire dans la zone en sélectionnant la zone appropriée dans l'onglet cible.
