Plusieurs informations sont disponibles après simulation :
• | Le résumé propose les valeurs principales sous forme tableau simplifié |
• | Le graphe Annuel affiche les totaux annuels |
• | Le graphe Mensuel affiche les courbes des données mois par mois |
Ces informations sont disponibles au niveau Bâtiment et au niveau Zone.

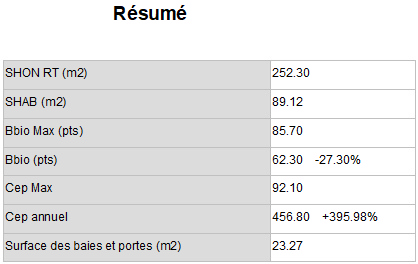

Résumé
Le tableau résumé donne quelques indicateurs les plus couramment utilisés.
Les valeurs sont proposées au niveau Bâtiment (totaux) et au niveau Zone (détail).

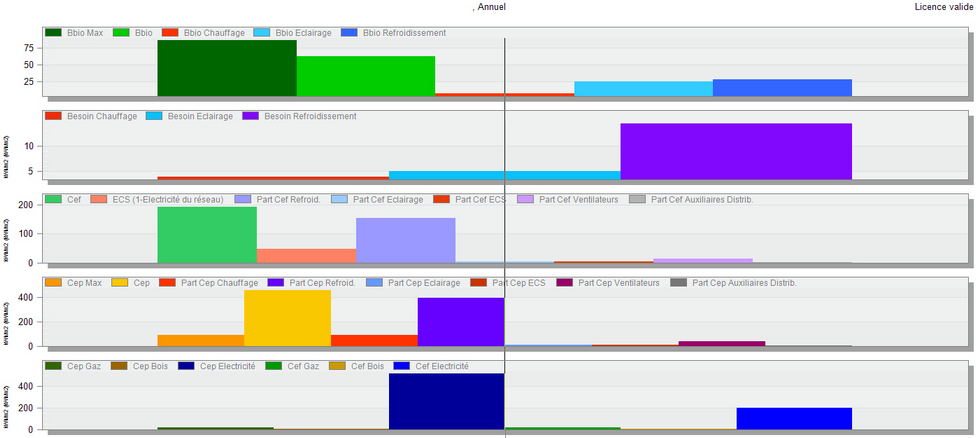

Graphe Annuel
De nombreuses données sont présentées de haut en bas :
• | Bbio et composantes du Bbio |
• | Besoins ayant donnés ce Bbio |
• | Consommation d'énergie finale par poste |
• | Consommation d'énergie primaire par poste (Cep) |
• | Consommation d'énergie primaire par énergie |
Les valeurs sont proposées au niveau Bâtiment (totaux) et au niveau Zone (détail).

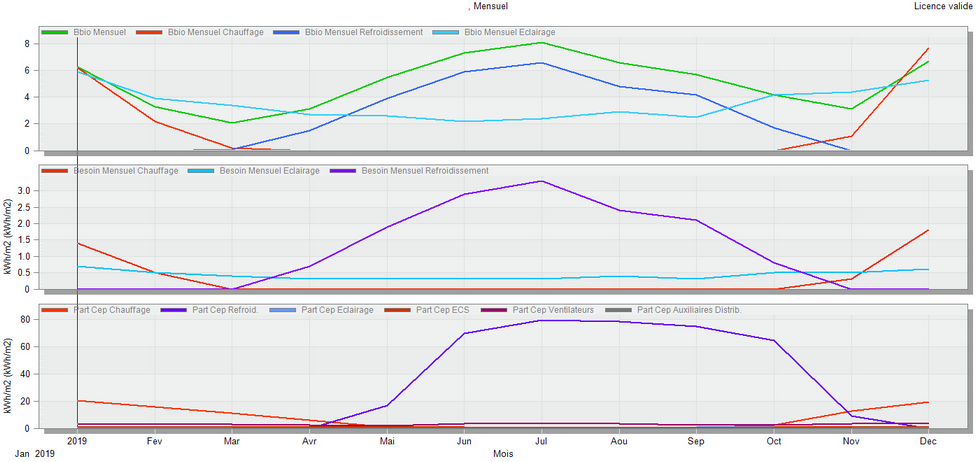

Graphe Mensuel
Les données mensuelles reprennent le même principe mais comportent moins de sorties du moteur de calcul.
Les valeurs sont proposées au niveau Bâtiment (totaux) et au niveau Zone (détail).

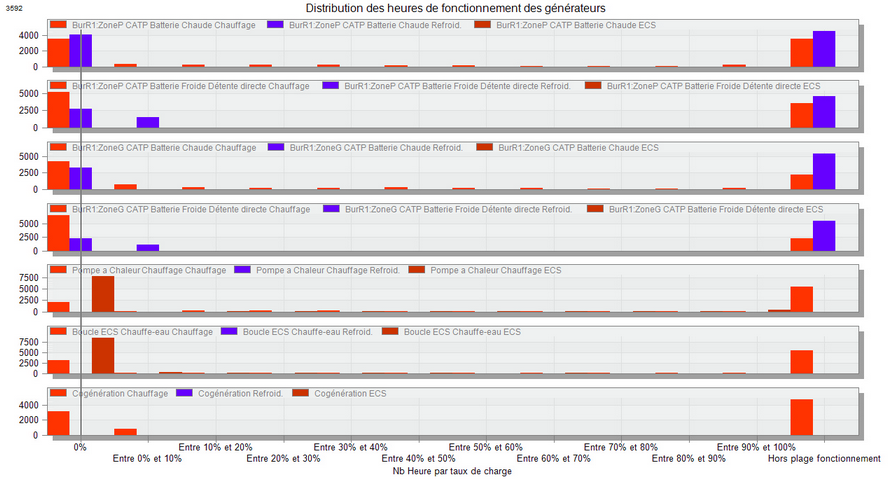

Durée de fonctionnement des générateurs
Dans le panneau d'options d'affichage, la liste déroulante Catégorie de donnée permet d'accéder aux données générateurs. Dans ce cas les durée de fonctionnement de chaque générateur pour la production de chaleur, de froid et d'ECS s'affichent.

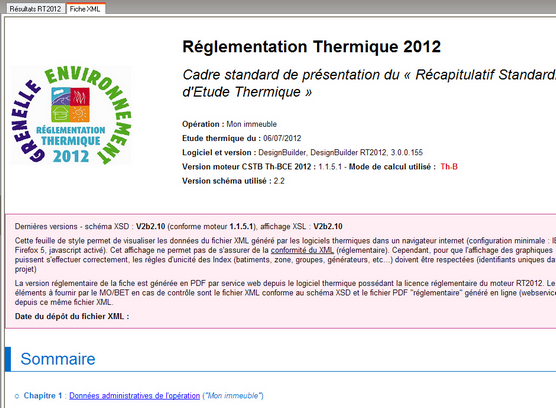

Visualisation du Rapport Standard d'Etude Thermique - RSET (Fiche XML)
Si vous avez demandé à créer le RSET avant de lancer la simulation, vous pouvez consulter le rapport en cliquant sur l'onglet 'Fiche XML'. Celui-ci apparaît formaté à l'aide des outils fournis par le CSTB. Le document correspond donc à celui qui sera généré lors du dépôt de la fiche XML sur le site Internet rt-batiment.fr.
Ce fichier n'est pas visualisable sans les programmes de formatage du CSTB (situé dans le répertoire RT2012 de DesignBuilder) par contre vous pouvez à l'aide d'un utilitaire de création de PDF, imprimer ce rapport en fichier pdf.
|
