Supervision |
Un outil de supervision est apparu avec la version 4.8.0.059 de DesignBuilder.
Il est accessible depuis le menu Outils > Supervision RT2012.
L'objectif est de vous fournir une information transverse sur un sujet et de pouvoir l'explorer à l'aide de fonction de regroupement, de tri. L'outil de supervision permet aussi de modifier des valeurs du modèle directement dans son écran pour une mise à jour immédiate.
Les deux premiers sujets proposés concernent les surfaces réglementaires (S.RT, SURT, SHAB) et les ponts thermiques. L'écran permet d'avoir l'ensemble de ces données sous les yeux de réaliser des sous-totaux dynamiquement et si besoin d'ajuster les valeurs pour mise à jour dans le modèle du bâtiment.
Ergonomie de manipulation des données L'outil présente un onglet par sujet. Chaque onglet permet de :
Cliquez sur l'entête de colonne pour trier ou inverser le tri des données de cette colonne
Utilisez le Glisser-Déplacer d'une entête de colonne vers la zone grisée pour organiser l'arborescence de vos données. Vous pouvez placer une colonne avant ou après une colonne déjà dans la zone grisée.En agençant vos colonnes les lignes du tableau se regrouperont automatiquement et les sous-totaux ou moyennes de groupe seront réactualisés.

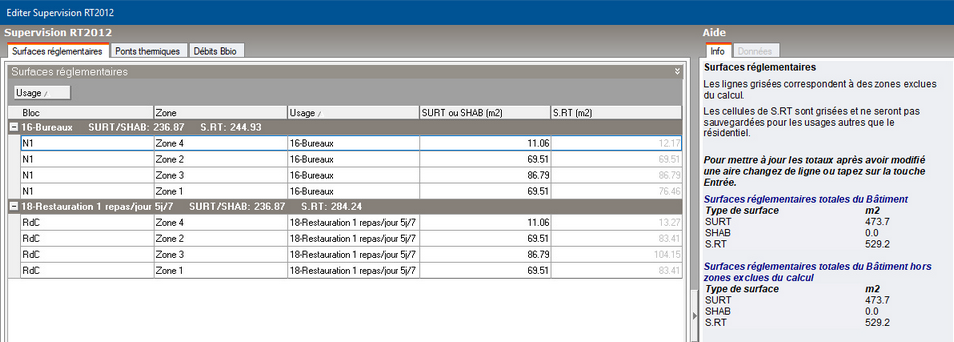

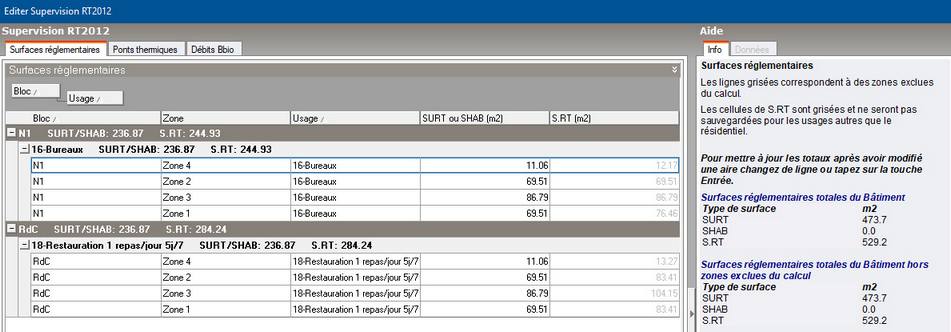

Présentation de l'écran L'écran se divise en deux parties, un tableau listant les éléments et une synthèse dans le panneau Info à droite. La zone grisée au dessus du tableau permet de hiérarchiser les données par Glisser-Déplacer des entêtes de colonne. Ci-dessous un exemple de tableau avec un organisation des données par Usage et une par Bloc > Usage.

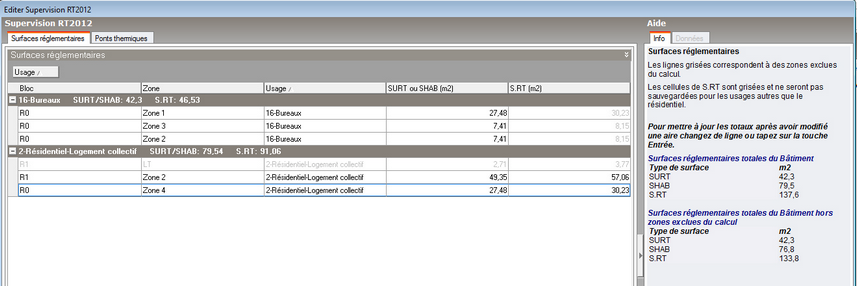

Surfaces réglementaires Cet onglet propose une synthèse des surfaces réglementaires du bâtiment. Il permet aussi de modifier leur valeur directement pour une mise à jour du modèle rapide.
Les principes de fonctionnement de l'onglet sont :
Mise à jour des surfaces Si vous mettez à jour les surfaces, ces valeurs se reporteront dans les champs Delta SURT, Delta SHAB, Delta S.RT selon l'Usage de chaque zone. Cet écran permet ainsi un rapide contrôle des surfaces et une mise à jour immédiate.

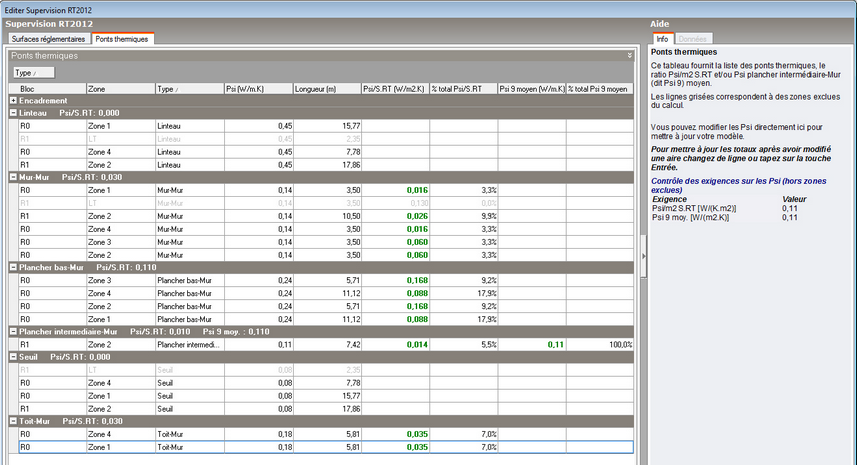

Ponts Thermiques Linéiques Cet onglet affiche l'ensemble des ponts thermiques du bâtiment. Les valeurs des psi peuvent être modifiées directement pour une mise à jour du modèle rapide.
Les principes de fonctionnement de l'onglet sont :
Mise à jour des psi de pont thermique Vous pouvez directement dans cet écran modifier les valeurs des psi pour chaque ligne. Attention cependant, ceci va mettre à jour chaque zone en spécifique, c'est à dire en coupant l'héritage de données car cela revient à se rendre sur chaque zone et à changer leurs valeurs des psi unitairement.

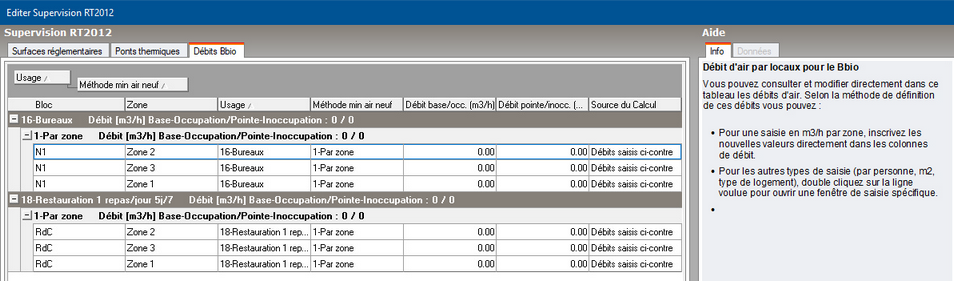

Débits Bbio Cet onglet présente l'ensemble des méthodes de calcul des débits et la valeur de ces débits tel que saisis dans l'onglet CVC et Activité. Vous pouvez les modifier dans cet écran s'ils sont en méthode Par zone ou double-cliquer sur une ligne pour ouvrir la fenêtre de saisie pour les autres cas.
|
