Faire pivoter

Sommaire  Précédent  Suivant

rotate_icon



Il est possible de faire pivoter les blocs, cours, cloisons et ouvertures du modèle.

Pour faire pivoter un élément, il faut tout d'abord le sélectionner puis cliquer sur l'outil "Faire pivoter" ou sélectionner "Faire pivoter" dans le menu clic droit.

Il est aussi possible de faire pivoter plusieurs éléments à la fois en opérant une sélection multiple.

En ramenant le curseur de la souris dans l'écran d'édition, le Rapporteur sera affiché sur la position du curseur.

Au niveau du bâtiment, il est possible de faire pivoter un bloc autour d'un point axial défini dans n'importe quel plan.

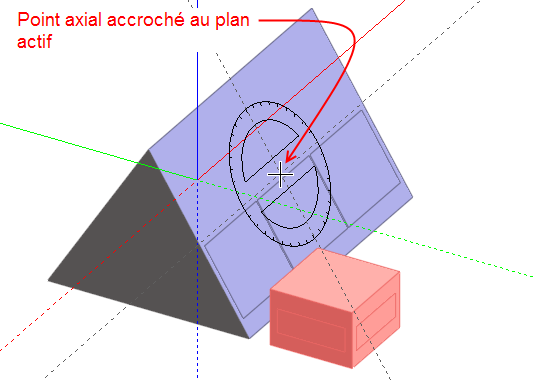

Le curseur se déplaçant de face en face du modèle, chaque face se singularisera en bleu montrant ainsi qu'elle devient le plan actif de dessin et le rapporteur s'alignera automatiquement sur ce plan :



rotate_1_4

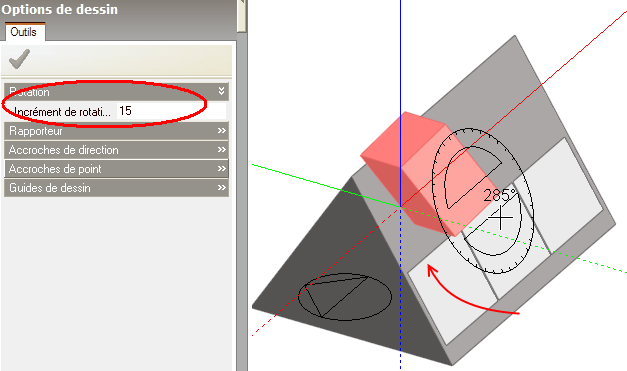

L'axe de rotation autour duquel l'élément devra pivoter est défini en cliquant sur la souris quand son curseur est sur le point désiré. Différentes accroches et guides de dessin peuvent être utilisés pour localiser le point axial. Une fois ce point axial correctement placé, il est possible de faire pivoter l'élément autour de l'axe :



rotate_2_4

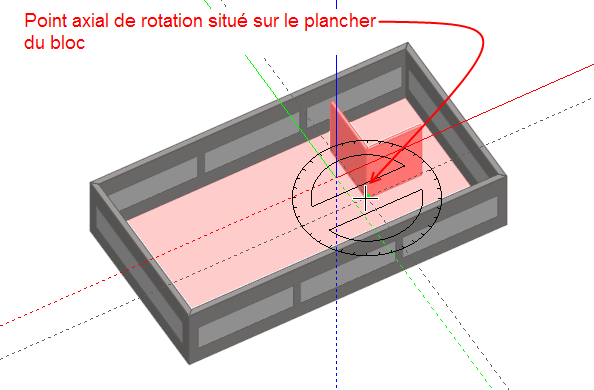

Dans le cas de cloisons et de cours au niveau du bloc, le plan actif de dessin pour les rotations est toujours le plan du sol du bloc et dans le cas d'ouvertures dans des surfaces, le plan actif de dessin est toujours le plan de la surface concernée :



rotate_4_4
