Dessiner une fenêtre

Sommaire  Précédent  Suivant

drawwindow_icon



Avant d'activer l'outil "Dessiner fenêtre", vous avez l'option de conserver les ouvertures par défaut.

Si vous décidez de conserver ces ouvertures, elles ne seront plus, par la suite, affectées par les changements de données de la surface et devront être supprimées et modifiées manuellement.

Pour ajouter une fenêtre à une surface, cliquez sur l'outil "Dessiner fenêtre".

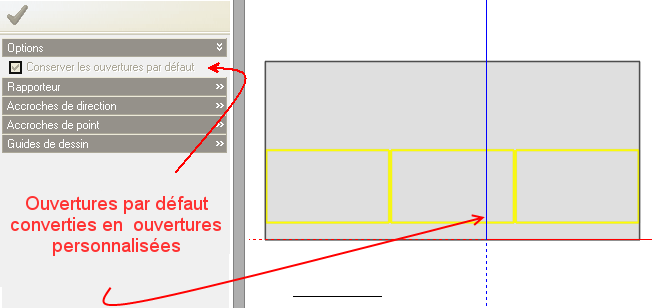

Si l'option de conserver les ouvertures par défaut a été prise, ces dernières deviendront des ouvertures personnalisées (couleur jaune) :



addwindow_1_4





A l'inverse, si l'option "Conserver les ouvertures par défaut" a été désactivée, toutes les ouvertures par défaut seront supprimées.

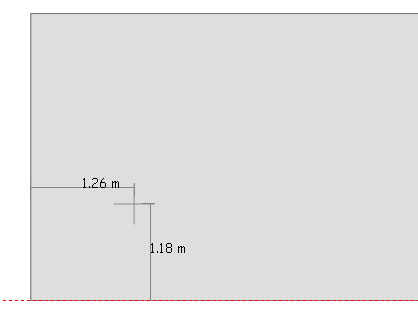

Pour tracer une fenêtre, sélectionnez la forme de périmètre désirée et déplacez le curseur de la souris au point origine de la fenêtre. Durant le déplacement du curseur sur la surface, des  guides de distance seront affichés à partir de chaque sommet de la surface pour aider à placer correctement le point origine de la fenêtre.

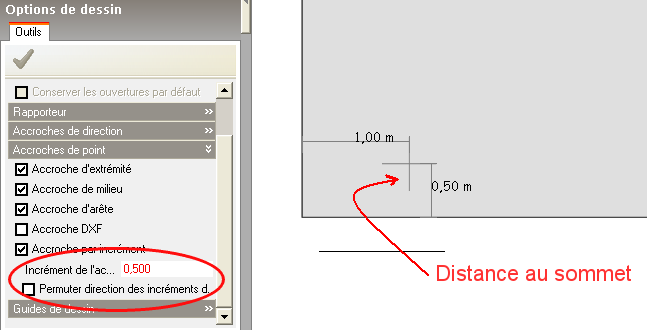

Si l'accroche par incrément est activée, le point origine s'accrochera par incréments au sommet le plus proche du curseur de la souris.



addwindow_2_4

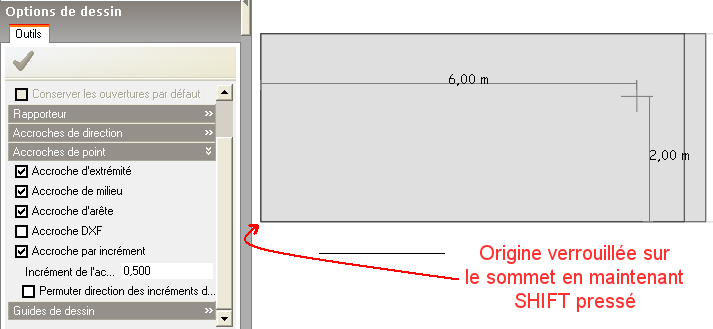

Vous pouvez conserver un des coins de la surface comme origine des distances en déplaçant le curseur de la souris près de ce sommet, puis en pressant la touche SHIFT et en la maintenant pressée tant que vous n'avez pas placé le point origine de la fenêtre.

Ceci peut être utile pour placer une fenêtre par rapport à un sommet situé à l'autre bout de la surface :



addwindow_3_4



Une fois placé le point origine de la fenêtre, la fenêtre elle-même peut être tracée en utilisant la méthode de tracé des périmètres voulue. Se référer à la section Périmètres.



UTILISER LA SAISIE CLAVIER POUR CREER DES OUVERTURES

Vous pouvez taper les dimensions précises et le décalage depuis l'origine de votre fenêtre en tapant directement au clavier. La procédure est :

1. Lancez la commande de 'Dessin de fenêtre' comme décrit ci-dessus.

2. Définissez la position relative de la fenêtre par rapport à l'origine en commençant par placer le curseur de la souris à l'origine (typiquement le coin en bas à gauche de la fenêtre)

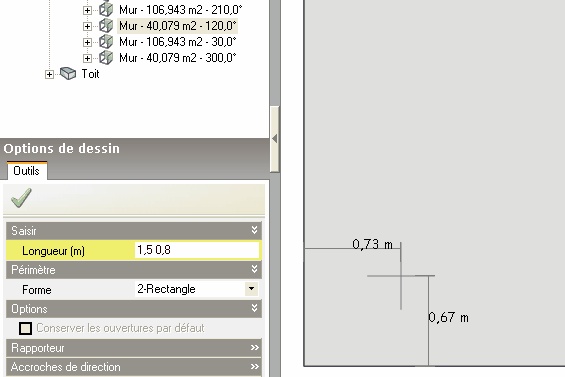

3. Tapez alors la distance de l'origine de la fenêtre (coin bas gauche dans cet exemple) sous le format x y. Remarquez qu'il n'y a pas de virgule entre les coordonnées x et y.

Les coordonnées que taperez apparaîtront sous l'entête 'Saisir' du panneau des Options de dessin.

La convention retenue pour positionner et dessiner des ouvertures au niveau surface est que x donne la distance de gauche à droite et y la distance du bas vers le haut.

Ceci s'applique que la surface soit vue de l'intérieur ou de l'extérieur.



image69_4





4. Pressez alors <Entrée> pour placer l'origine de la fenêtre.

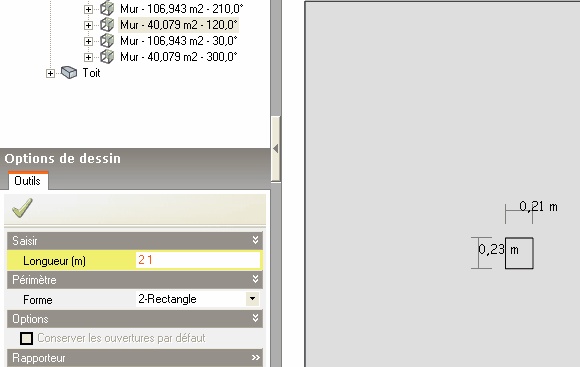

5. Ensuite saisissez la largeur de la fenêtre suivi d'un espace puis de la hauteur de fenêtre. A nouveau les valeurs que vous tapez apparaissent dans le panneau des Options de dessin. Dans l'exemple suivant une fenêtre est définie avec une largeur de 2 m et une hauteur de 1 m.



image71_4

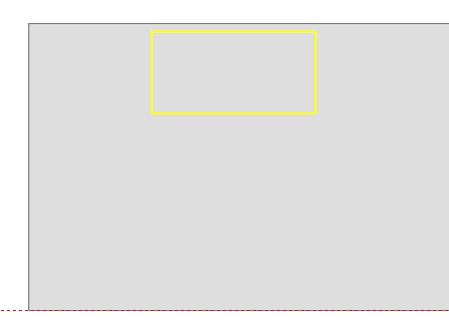

6. Pressez <Entrée> pour créer la fenêtre :




Vous pouvez employer la souris avec la saisie clavier si vous préférez.

Vous pourriez ainsi utiliser la souris pour définir l'emplacement de la fenêtre par rapport à l'origine puis utiliser la saisie clavier pour définir sa taille ou vice versa.



Conseil : Vous pouvez aussi entrer des valeurs x et y négatives en saisie de placement et de dimensions.
