Opérations sur les surfaces (niveau surface)

Cette section décrit les opérations nécessaires pour créer des ouvertures dans les surfaces ainsi que des sous-surfaces.

Pour créer des ouvertures et des sous-surfaces sur une surface d'une zone, il faut tout d'abord aller sur la surface concernée.

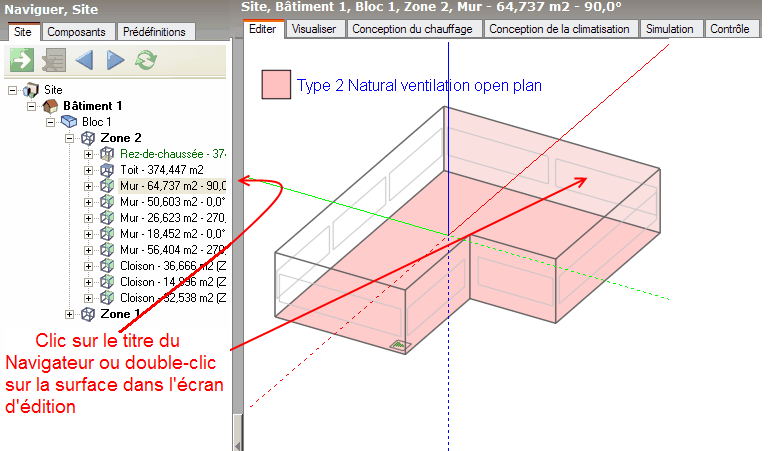

Ceci peut se faire à partir du niveau zone en cliquant sur le titre de la surface dans le Navigateur ou en double-cliquant sur la surface dans l'écran d'Edition, si l'on est au niveau zone.

Aller au niveau surface :

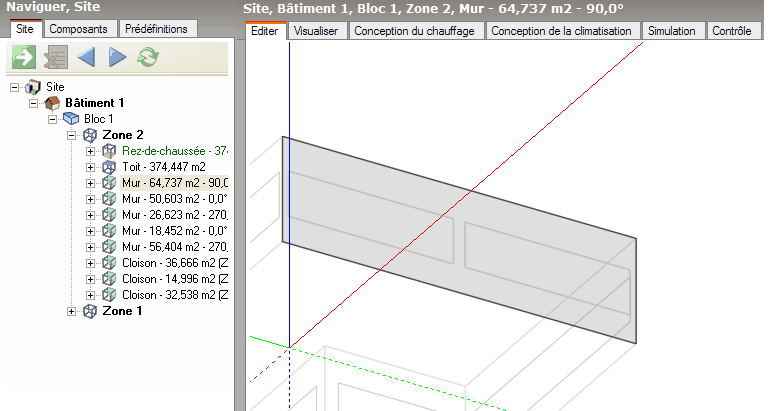

Chacune de ces deux opérations amènera à la surface désirée :

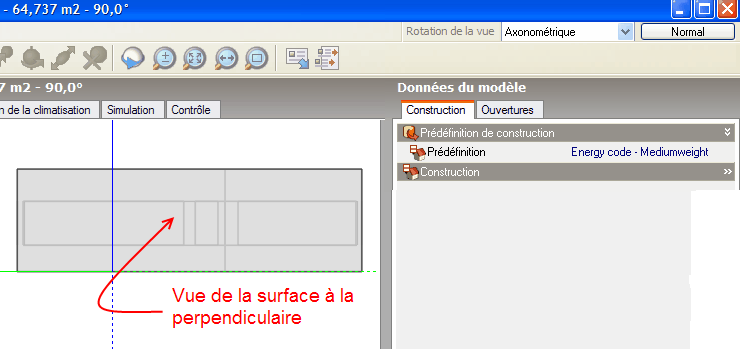

Au cours d'opération sur les surfaces, opter pour la Vue normale (perpendiculaire) peut être utile pour bien orienter les ouvertures et les sous-surfaces :

Ouvertures

Les différents types d'éléments suivants peuvent être tracés, déplacés, copiés, pivotés  et supprimés :

Notez que les ouvertures personnalisées qui ont été dessinées manuellement sont affichées en couleur pour les différentier des ouvertures par défaut (en gris) :
