Gestionnaire d'analyses CFD

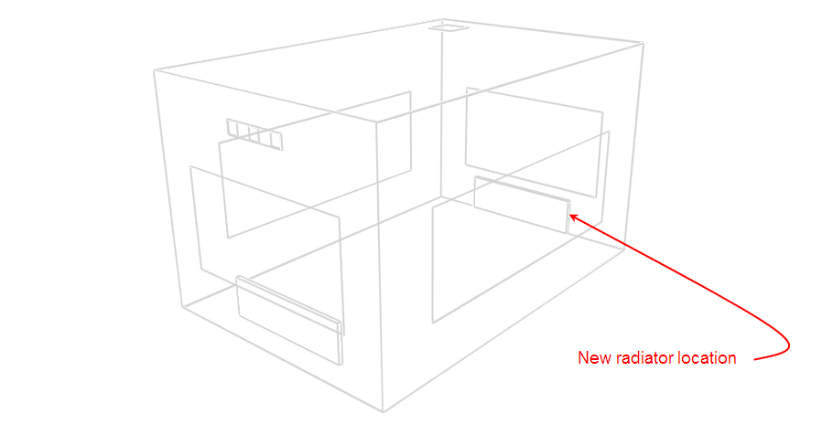

L'outil de gestion des analyses CFD vous permet de créer de nouveaux projets CFD, d'ouvrir des projets existants et d'en supprimer d'autres. Par exemple, considérant l'exemple d'analyse interne illustrée dans le chapitre Affichage des résultats, vous pouvez vouloir conduire une autre analyse après avoir déplacé la position d'un radiateur afin de voir les effets sur la distribution de l'air. Vous devez d'abord aller dans l'écran d'édition et modifier la disposition du radiateur :

Après être retourné à l'écran CFD, vous pouvez cliquer sur l'outil du gestionnaire d'analyses CFD pour ouvrir la fenêtre  du gestionnaire :

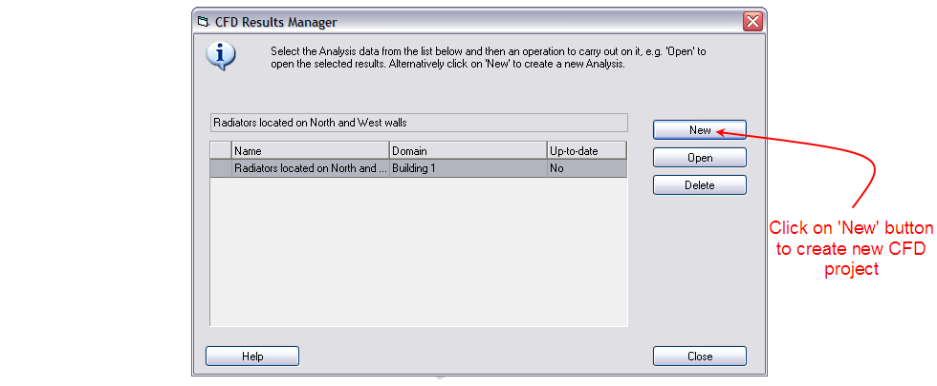

La fenêtre du gestionnaire d'analyses CFD inclue une liste de tous les projets disponibles avec des boutons qui vous permettent de créer un nouveau projet, d'ouvrir un projet, de supprimer un projet. Pour tous les projets de la liste, la première colonne indique le nom du projet, la seconde colonne le domaine du projet utilisé pour les calculs (site, bâtiment, bloc de bâtiment, zone) et la troisième si la géométrie du modèle est à jour. Dans ce cas, vous devez cliquer sur 'Nouveau' pour créer un projet :

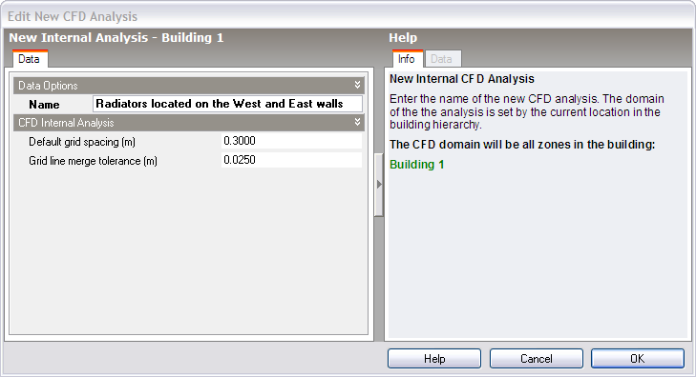

Voir le chapitre 'Paramétrer une nouvelle analyse CFD interne' pour plus de détails sur la création d'une nouvelle analyse interne.

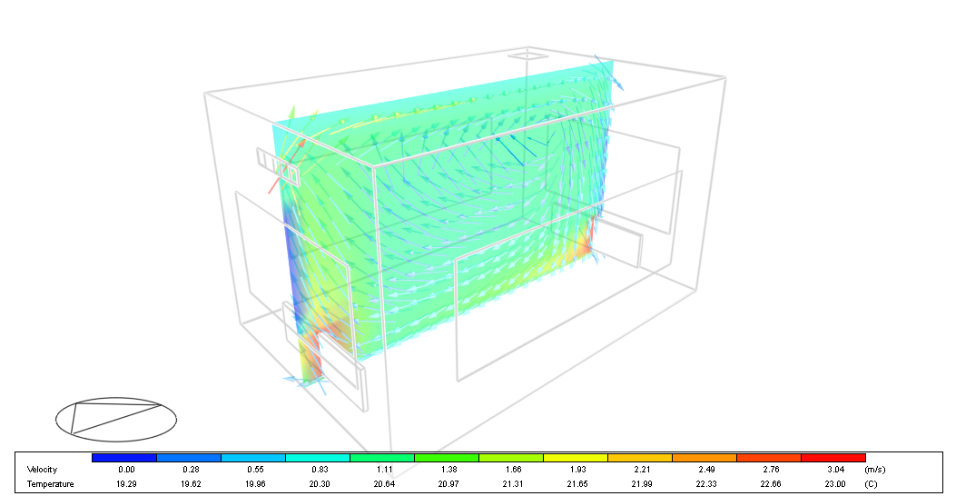

Après avoir créé une nouvelle analyse, vous pouvez lancer les calculs :

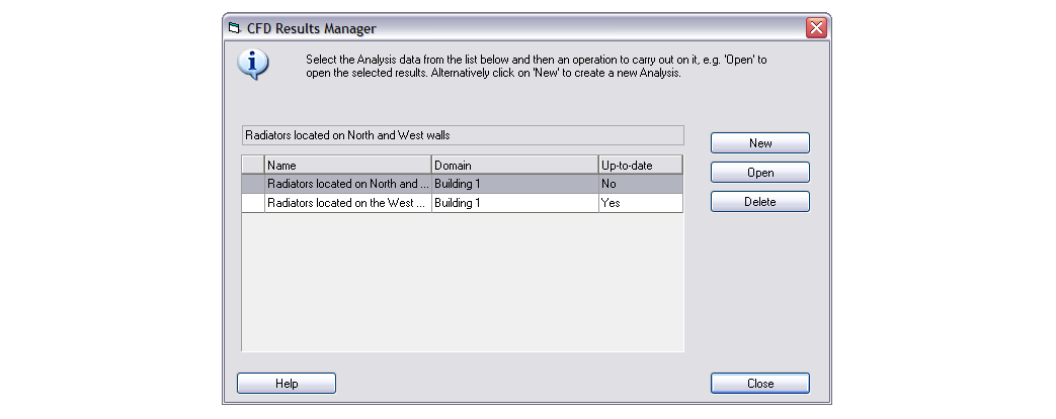

Vous pouvez utiliser le gestionnaire d'analyses CFD pour ouvrir un projet existant afin de comparer leurs résultats :
