Calcul de confort CFD

Le calcul de confort CFD de DesignBuilder vous permet de faire une analyse des conditions de confort dans l'ensemble des zones. Les calculs de confort sont faits pour chaque cellule de la grille et incluent les considérations des températures et vitesse de l'air locale. Les températures radiantes des surfaces l'entourant sont également considérées. Par contre les radiations solaires venant des fenêtres ne sont pas considérées dans DesignBuilder version 2

Les calculs de confort utilisent le modèle de Fanger. L'activité métabolique et niveau d'habillage sont reprises des données entrées dans la rubrique 'Métabolisme' de l'onglet 'Activité' des données du modèle.

Après avoir terminé ou mis en pause les calculs CFD l'outil Mettre à jour confort CFD devient disponible. Après avoir sélectionné cet outil, une barre de progression apparaît indiquant que les calculs de température radiante moyenne (TRM) sont en cours, suivi par une autre barre de progression pour les calculs de confort eux-mêmes.

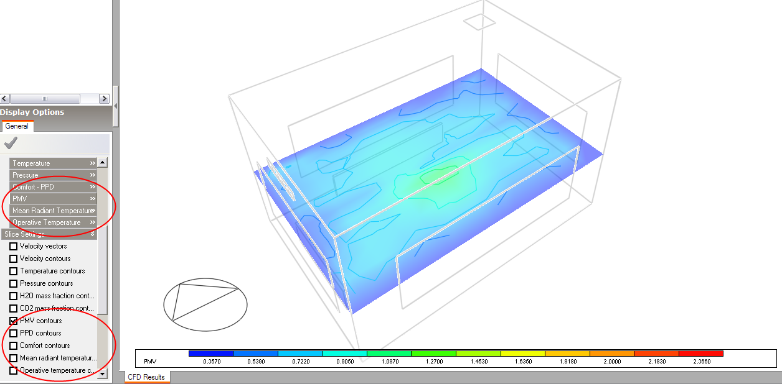

Après avoir terminé les calculs de confort, lorsque les données de conforts sont disponible, de nouvelles variables de confort sont disponibles dans le panneau d'option d'affichage des données :

Pour plus d'information sur les calculs de confort de Fanger, aller dans la section Confort Thermique d'EnergyPlus.
