Outil Ajouter Pompe

Les pompes ne peuvent être intégrées que dans des sous-boucles de production des boucles condenseur et générateur. EnergyPlus requiert que la pompe soit le premier composant de la sous-boucle. Par conséquent, une pompe doit être connectée directement au nœud d'entrée de la sous-boucle. Il n'est possible d'ajouter qu'une pompe à chaque sous-boucle de production d'une boucle générateur/condenseur. De fait, l'outil ne s'affiche dans la barre d'outils, au niveau de la sous-boucle générateur/condenseur, que si vous supprimez la pompe existante pour modifier son orientation.

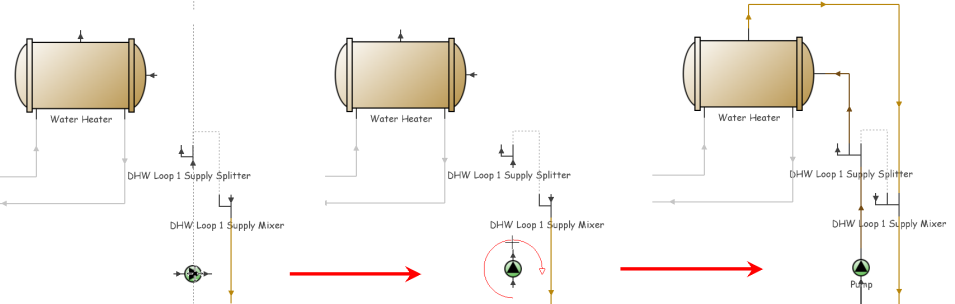

Pour placer une pompe, cliquez sur l'outil Ajouter Pompe, puis cliquez avec le bouton de la souris lorsque la pompe est à l'emplacement requis. Ensuite, faites pivoter la pompe en déplaçant la souris de manière circulaire par rapport au centre de la pompe jusqu'à obtenir l'orientation souhaitée:
