Echangeur géothermique - Bassin

Sommaire  Précédent  Suivant

Ce modèle d’échangeur géothermique représente un bassin peu profond dans lequel sont immergés des tubes hydroniques dédiés à la circulation du fluide de transfert de chaleur. Nous sommes ici en présence d’un bassin « superficiel », qui ne permet pas la simulation des effets de stratification constatés dans les plans d’eau plus profonds.

Ce type d’échangeur de chaleur est destiné à être connecté au côté production d’une boucle condenseur, et peut être utilisé avec tout type de boucle générateur. Ce bassin peut être défini en tant qu’échangeur de chaleur unique de la boucle condenseur (comme représenté dans la figure supérieure ci-dessous) ou peut être branché en parallèle avec d’autres échangeurs de chaleur de boucle condenseur (comme des tours de refroidissement, des échangeurs géothermiques de surface), comme représenté dans la seconde figure ci-dessous.

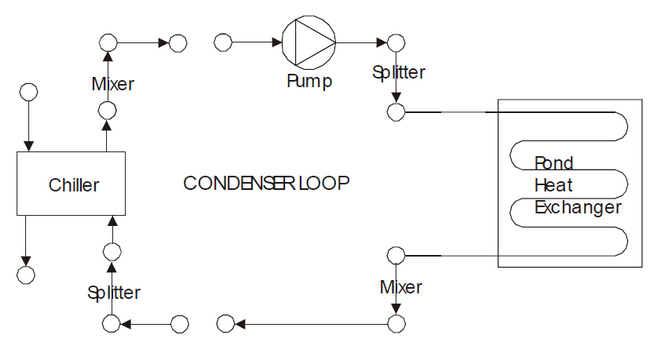

PondHeatExchangerOnly

Echangeur géothermique Bassin - seul échangeur de chaleur sur la boucle condenseur

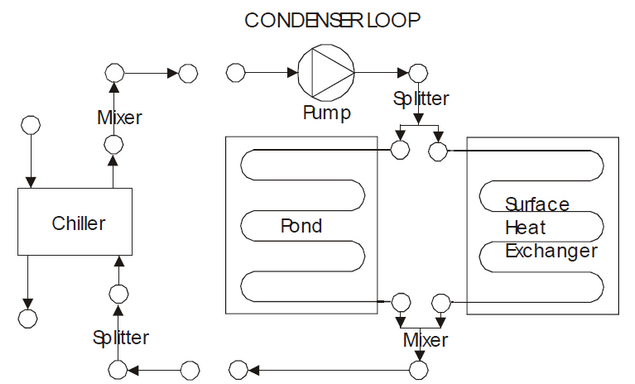

PondHeatExchangerTower

Echangeur géothermique Bassin avec un échangeur supplémentaire sur la boucle condenseur



hmtoggle_arrow1Caractéristiques techniques

Le modèle de bassin utilise une méthode de « paramètre consolidé », qui représente le bassin par un nœud unique avec inertie thermique. La température de surface du bassin est identique à la température de ce nœud, ce qui signifie que la température de surface est égale à la température d’ensemble. Une équation différentielle de premier ordre est résolue dans le modèle pour calculer la température du bassin pour chaque intervalle.

Ce type de dispositif de dissipation de la chaleur est modélisé sous la forme d’un ensemble de circuits branchés en parallèle. Le transfert de chaleur se produit par convection de surface, radiations à ondes longues vers le ciel, absorption de l’énergie solaire, transfert de chaleur géothermique et échange de chaleur avec le fluide. Une analogie d’échangeur de chaleur est utilisée pour le calcul du transfert de chaleur entre le fluide de transfert de chaleur et le bassin.

Général

Nom

Ce champ contient le nom qui permet d'identifier l'échangeur géothermique

Prédéfinitions

Ce contrôle peut être utilisé pour charger des données dans la boîte de dialogue à partir d’une prédéfinition d’échangeur de chaleur géothermique, comme point de départ pour votre composant spécifique.

Type

DesignBuilder fournit 3 types d'échangeurs différents :

1-Vertical
2-Bassin
3-Surface

La liste déroulante Type vous permet de sélectionner le modèle d'échangeur géothermique à utiliser pour ce composant.

Echangeur géothermique - Bassin

Conductivité thermique du sol

Ce champ numérique contient la conductivité thermique du sol en W/m.K.

Profondeur du bassin

Ce champ numérique contient la profondeur du bassin en m

Surface du bassin

Ce champ numérique contient la surface du bassin en m².

Nombre de tubes du circuit

Ce champs numérique contient le nombre de tuyaux du circuit, total en parallèle du bassin.

Longueur de chaque tube

Ce champs numérique contient la longueur de chaque tube du circuit en m.

Diamètre interne du tuyau

Ce champs numérique contient le diamètre interne du tuyau en m.

Diamètre externe du tube

Ce champs numérique contient le diamètre externe du tuyau en m.

Conductivité thermique du tube

Ce champ numérique contient la conductivité thermique du tuyau en W/m.K
