Echangeur géothermique

Les échangeurs géothermiques de surface incluent des surfaces pavées avec tuyaux intégrés dédiés à la fonte de la neige ou à la dissipation de la chaleur de PAC géothermiques hybrides. L’échangeur géothermique peut être couplé au sol ou non. Lorsqu’il n’est pas couplé, la surface du bas est exposée au vent, mais pas aux apports solaires.

Ce type d’échangeur de chaleur est destiné à être connecté au côté production d’une boucle condenseur et peut être utilisé avec tout type de boucle générateur. Cette surface peut être définie en tant qu’échangeur de chaleur unique de la boucle condenseur (comme représenté dans la première figure ci-dessous) ou peut être branchée en parallèle avec d’autres échangeurs de chaleur de boucle condenseur (comme des tours de refroidissement, des échangeurs géothermiques de surface), comme représenté dans la seconde figure ci-dessous.

Echangeur géothermique de surface comme seul échangeur de la boucle condenseur

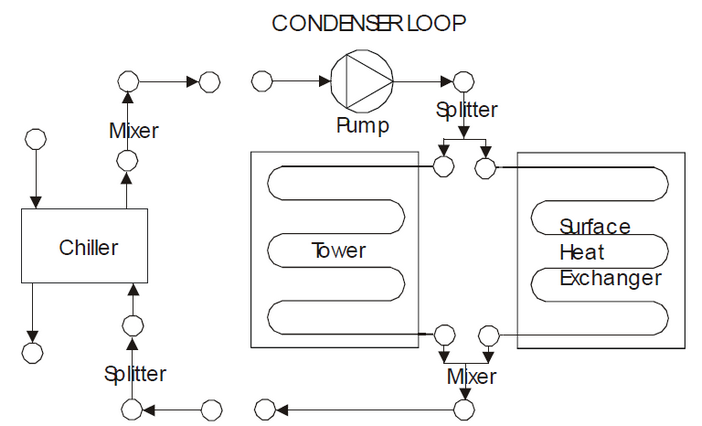

Echangeur géothermique de surface et un autre supplémentaire sur la boucle condenseur

Le modèle d’échangeur géothermique de surface est basé sur la formulation par fonction de transfert quadratique du transfert de chaleur intervenant au niveau des éléments de bâtiment présentant des sources/drains thermiques intégrés. Le modèle utilise une analogie d’échangeur géothermique pour mettre la température du fluide d’admission en correspondance avec le taux net de transfert de chaleur, et donc avec la température à la sortie. Le modèle est intégralement passif, c’est-à-dire qu’il ne définit aucun débit, ni n’intègre aucun contrôle. Afin de gérer l’irrégularité de la surface, provoquée par la présence de glace/d’eau, les flux doivent être calculés par le modèle de fonction de transfert quadratique et la température définie à partir de l’équilibre thermique de la surface. Ce modèle nécessite l’application de procédures itératives. Notez que les variables de surface supérieure correspondent aux variables « extérieures » de la définition standard des fonctions de transfert de conduction/quadratique. Les variables de surface inférieure correspondent aux variables « intérieures ».

Ce contrôle peut être utilisé pour charger des données dans la boîte de dialogue à partir d’une prédéfinition d’échangeur de chaleur géothermique, comme point de départ pour votre composant spécifique.

La liste déroulante Type vous permet de sélectionner le modèle d'échangeur géothermique à utiliser pour ce composant.

La construction sélectionnée ici défini les couches de matériaux utilisés pour l'échangeur géothermique de surface.

Remarque : La construction doit inclure une source interne pour simuler l'échangeur géothermique.

Si vous sélectionné une construction de très grande épaisseur pour représenter le sol, vous devez utiliser l'algorithme de solution 2-Différence finie soit uniquement pour cette construction ou bien pour l'ensemble du modèle.

Ce champ contient l'exposition de la surface la plus basse. Les options sont les suivantes :
