Export DXF 3D

Sommaire  Précédent  Suivant

Vous pouvez exporter la géométrie du bâtiment courant en formant DXF 3D à l'aide de la commande "Exporter modèle DXF 3D" du menu Fichier > Exporter.

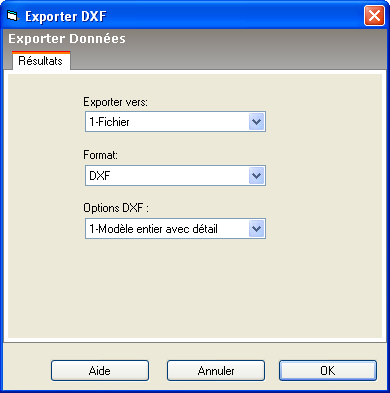

Ceci ouvre la boîte de dialogue d'export :






Choisissez une des deux options :



1-Modèle entier avec détail - Le bâtiment modilisé entier est exporté y compris les détails 3D tel que les cadres de fenêtre, éléments 3D, etc. Cette option peut être utile pour des visualisations et autres traitements dans d'autres logiciels comme SketchUp (image ci-dessous)
2-Zones - Le modèle du bâtiment est exporté en ne montrant que les zones. Cette option peut s'avérer utile pour visualiser la géométrie du modèle utilisé dans les simulations.



IOELE2

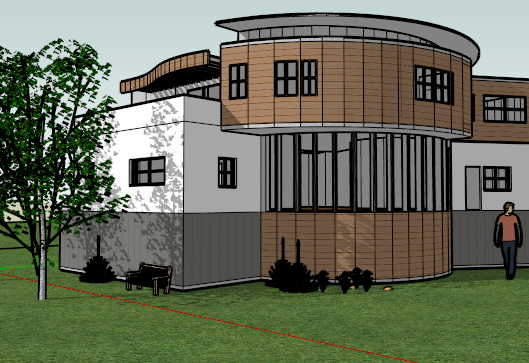

Exemple de sortie DXF 3D - Modèle entier avec détail

Le modèle ci-dessus a été créé avec DesignBuilder, exporté en format DXF avec l'option Modèle entier avec détail et importé dans SketchUp où les détails, comme les textures, arbres et personnes ont été ajoutés.



Remarque : lorsque vous importez des fichiers DXF dans SketchUp vérifier les options d'échelle dans la boite de dialogue d'ouverture.
