Type de ligne

Quand la forme du périmètre est choisie à "polygone", le type de ligne du périmètre peut être fixé à "Ligne Droite" ou "Arc de Cercle".

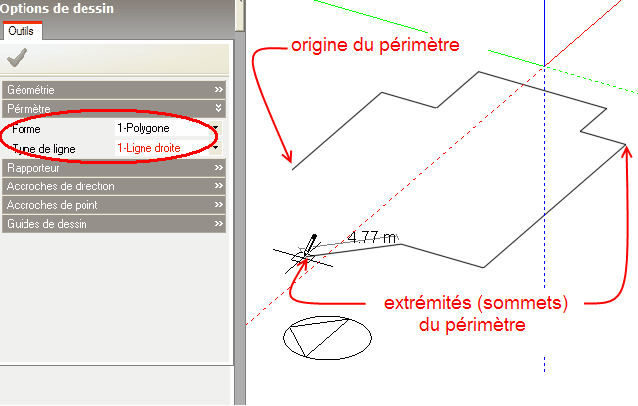

Quand il est sur "Ligne Droite", un périmètre se dessine en plaçant le point origine puis en plaçant les différentes extrémités (sommets du polygone) :

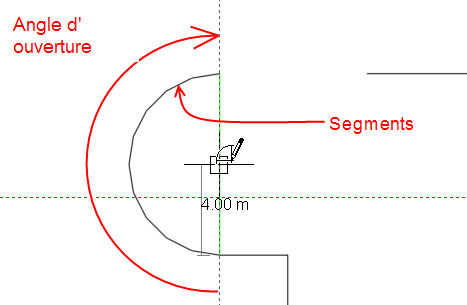

Pour intégrer un arc de cercle dans un périmètre, sélectionner le type de ligne "Arc". Un arc de cercle est défini par son centre, son angle d'ouverture et le nombre de segments qui le compose :

Un angle d'ouverture négatif peut être utilisé pour créer un arc de cercle dans le sens contraire des aiguilles d'une montre.

Dans la géométrie de DesignBuilder, les cercles sont effectivement composés par des polygones et la précision du tracé peut être définie en fixant le nombre de segments (ou lignes) utilisés pour générer le polygone. D'une façon générale, l'utilisation d'un grand nombre de segments entraînera l'usage de plus d'espace mémoire et augmentera le temps de calcul. C'est pourquoi, et notamment pour les blocs, il est conseillé d'utiliser le nombre de segments par défaut, quand cela est possible.

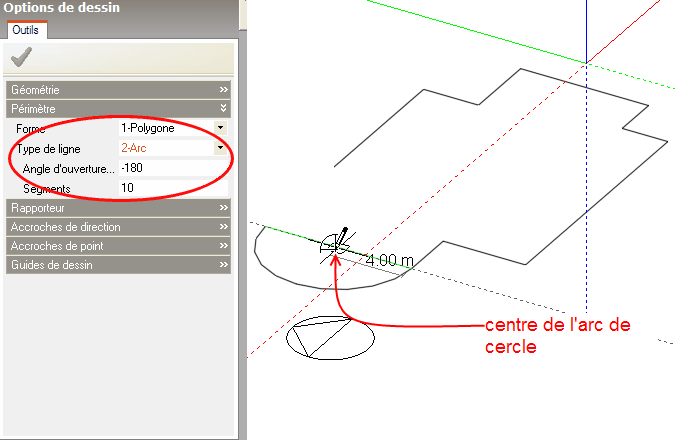

Pour tracer l'arc de cercle, placer son centre :
