Tempering Valve

Cet objet est utilisé dans les configurations où le contrôle du débit du générateur est mis à profit pour renforcer l’efficacité de l’utilisation du stockage thermique. La vanne est requise dans les boucles d’eau chaude solaire pour empêcher toute hausse inopportune de la température du réservoir de stockage d’eau chaude sanitaire et ainsi garantir des conditions de sécurité optimales durant l’utilisation de l’eau chaude. Si dans la réalité, l’installation d’une vanne de mélange, anti-brûlure, permet de simplifier le mélange des nouveaux flux d’eau du réseau avec l’eau chaude afin d’atteindre la température de production souhaitée, sa modélisation dans EnergyPlus est difficile, car les boucles de générateur doivent constituer des circuits fermés. Pour de nombreuses installations au sein desquelles le diviseur est équipé directement sur le réseau, l’eau d’appoint étant le cas échéant, par exemple, dirigée vers un réservoir de chauffe-eau, la modélisation fournie pour cet objet sera équivalente sur le plan thermodynamique.

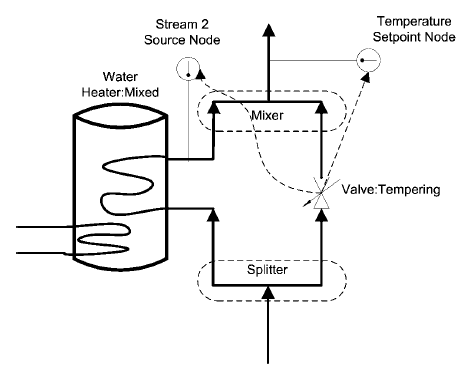

L’objet de vanne de mélange modélise une vanne de déviation à contrôle de température. Il modélise une vanne équipant une conduite de dérivation, qui s’ouvre pour diriger le flux vers un ou plusieurs composants de générateur. Il peut être utilisé uniquement sur l’une des deux branches, entre un Diviseur et un Mélangeur. La figure ci-dessous représente l’utilisation d’une vanne de mélange en association avec un composant Chauffe-eau sur le « Flux 2 ». La vanne de mélange dirige le flux vers la branche qu’elle équipe pour régler la température à la sortie du mélangeur. Si la température constatée au niveau du nœud de source « Flux 2 » est supérieure à la consigne et que le flux d’admission présente une température inférieure à la consigne, un contrôleur définit le volume de fluide contournant le réservoir de stockage pour atteindre la température souhaitée.

Aucune donnée ne nécessite d'être entrée pour les vannes de mélange.
