Groupe Points de Puisage

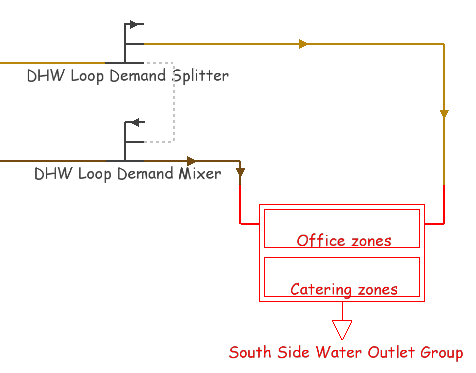

Ce composant est utilisé pour regrouper les composants des points de puisage et les connecter au chauffe-eau. Les groupes de points de puisage sont placés sur la sous-boucle de demande d’une boucle ECS (voir schéma ci-dessous).

Pour ajouter de nouveaux points de puisage à un groupe de points de puisage, accédez au groupe de points de puisage puis cliquez sur l’option Ajouter point de puisage dans la barre d’outils. Pour modifier les données d’un point de puisage, accédez à l’écran du groupe de points de puisage et cliquez avec le bouton droit de la souris sur l’élément pour le sélectionner. Il vous suffit ensuite de cliquer sur l’option Editer du menu déroulant.

Type de l’échangeur de chaleur utilisé pour la récupération de chaleur dans les canalisations d’eau. Les options sont les suivantes :

•	1-Aucun : la récupération de chaleur ne fait l’objet d’aucune simulation.

•	2-Idéal : le rendement de l’échangeur de chaleur est défini sur 1,0.

•	3-Contre-Flux : le rendement de l’échangeur de chaleur est calculé dynamiquement.

•	4-Flux Croisé : le rendement de l’échangeur de chaleur est également calculé dynamiquement.

L’échangeur de chaleur gravitaire (GFX) est l’un des types les plus utilisés. Pour simuler le GFX le plus fidèlement possible, utilisez l’option 3-Contre-Flux. Toutefois, gardez à l’esprit que l’US associé au débit du modèle GFX est sujet à des fluctuations plus importantes qu’avec la plupart des autres échangeurs de chaleurs.

Configuration de l’échangeur de chaleur lors la récupération de chaleur dans les canalisations d’eau. Ce paramètre définit la destination de la chaleur à la fin du processus de récupération. Les options sont les suivantes :

•	1-Générateur : toute la chaleur récupérée est diffusée dans le circuit de retour, au niveau du nœud de sortie des points de puisage. Ce processus chauffe l’eau froide d’appoint du réseau.

•	2-Equipement : toute la chaleur récupérée est utilisée pour préchauffer le débit d’eau froide des points de puisage répertoriés dans ce groupe de points de puisage.

•	3-Générateur et Equipement : ici, la chaleur récupérée est répartie entre le générateur et les points de puisage (voir ci-dessus). Avec cette option uniquement, les débits d’eau de la canalisation et de l’échangeur de chaleur sont identiques.

Coefficient de transfert de l’échangeur de chaleur, exprimé en watts/kg. Il s’agit du produit de la valeur U (coefficient du transfert total de chaleur) et de la valeur S (surface de l’échangeur de chaleur).
