Absorption gaz

Note : Pour le paramétrage des systèmes réversibles référez vous à la section Distribution hydraulique.

Les générateurs à absorption gaz sont divisés en deux principales catégories :

       - PAC gaz chauffage

       - PAC gaz ECS

       - PAC gaz refroidissement

       - PAC gaz réversible

Note 1 : En fonction de l'élément de dessin choisi ces données seront ou non disponibles.
            Les systèmes réversibles seront disponibles au niveau des pompe à chaleur chauffage et refroidissement, alors que les systèmes non réversibles seront disponibles au niveau des pompe à chaleur chauffage et refroidissement mais également au niveau du groupe froid.

Dans l'édition du système absorption gaz réversible ou non réversible, deux onglets apparaissent.

Caractéristiques

Le premier onglet "Caractéristiques" permet de spécifier les données propres au système.

Pour les systèmes à refroidissement il est possible de choisir les systèmes suivants:

Pour les systèmes de Chauffage il est possible de choisir les systèmes suivants :

Pour les systèmes ECS il est possible de choisir les systèmes suivants :

Matrices des performances et puissances absorbées

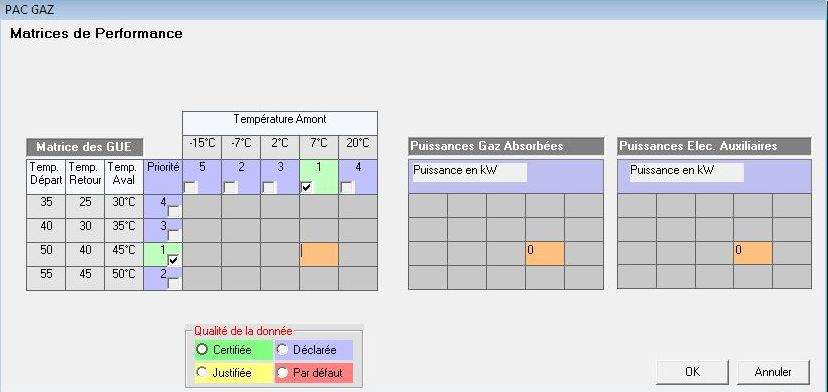

En cliquant sur "Matrices des performances et puissances absorbées", vous parviendrez à une fenêtre vous permettant de remplir les matrices avec les valeurs choisies.

DesignBuilder vous permet de voir d'un seul coup d'oeil les performances et les puissances absorbées à l'aide de trois tableaux dont les colonnes et lignes s'adaptent au type de système choisi.

Par ailleurs, l'ordre de saisi des valeurs étant relativement complexe, un assistant éclaire les cellules du tableau à renseigner au fur et à mesure que vous cochez les entêtes de ligne ou colonne. Ainsi vous ne pouvez pas omettre une valeur ou recevoir un message d'erreur du moteur de calcul.

Il vous faudra tout d'abord cocher les cases ayant la priorité 1, afin de renseigner le COP aux conditions de température imposées pour cette priorité. Une fois la valeur entrée, une fenêtre apparaîtra afin de spécifier la nature de cette valeur (Certifiée / Justifiée / Déclarée / Par défaut). La même démarche sera à effectuer pour la puissance gaz absorbée et pour la puissance électrique des auxiliaires ainsi que pour les priorités suivantes.

Attention : Assurez vous bien d'avoir renseigné le type de système de votre générateur thermodynamique avant de remplir votre matrice de performance. Dans le cas où vous modifiez le type de système après avoir rempli votre matrice, elle se ré initialisera et vous devrez la re remplir.

Source Amont

Le deuxième onglet permet de spécifier la source amont du système choisi.

La démarche est identique à celle spécifiée pour les générateurs thermodynamiques.
