Thermodynamique électrique

Sommaire  Précédent  Suivant

Note : Pour le paramétrage des systèmes réversibles référez vous à la section Distribution hydraulique.

Les systèmes thermodynamiques sont divisés en deux principales catégories :



Systèmes non réversibles

       - Groupe froid

       - PAC chauffage

       - PAC ECS

       - PAC froid

Systèmes réversibles

       - DRV

       - PAC ou climatiseur réversible

       - PAC sur boucle d'eau

       - Thermofrigopompe



Note 1 : En fonction de l'élément de dessin choisi ces données seront ou non disponibles.
            Les systèmes réversibles seront disponibles au niveau des pompes à chaleur chauffage et refroidissement, alors que les systèmes non réversibles seront disponibles au niveau des pompes à chaleur chauffage et refroidissement mais également au niveau du groupe froid.





Note 2 : Le système réversibles PAC sur boucle d'eau est disponible uniquement au niveau de la PAC terminale packagée.



Dans l'édition du système thermodynamique réversible ou non réversible, deux onglets apparaissent.

Caractéristiques

Le premier onglet "Caractéristiques" permet de spécifier les données propres au système.



Pour les systèmes à refroidissement il est possible de choisir les systèmes suivants:

Refroidisseur Air extérieur / Eau
Refroidisseur Air extérieur / Air recyclé
Refroidisseur Air extrait / Air neuf
Refroidisseur Eau / Eau - Eau glycolée / Eau
Refroidisseur Eau / Air - Eau de boucle / Air
Refroidisseur Eau de nappe / Air recyclé



Pour les systèmes de Chauffage il est possible de choisir les systèmes suivants :

PAC Air extérieur / Eau
PAC Air extérieur / Air recyclé
PAC Air extrait / Air neuf
PAC Eau de nappe / Eau
PAC Eau glycolée / Eau
PAC Eau de nappe / Air recyclé
PAC Eau de boucle / Air recyclé



Pour les systèmes ECS il est possible de choisir les systèmes suivants :

PAC Air extérieur / Eau
PAC Air extrait / Eau
PAC Air ambiant / Eau
PAC Eau de nappe / Eau



Matrices des performances et puissances absorbées

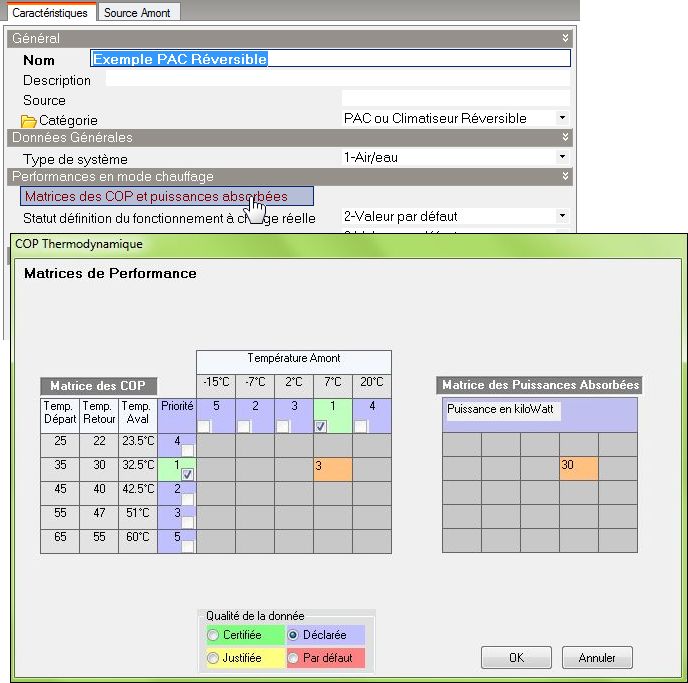

En cliquant comme indiqué ci-dessous sur "Matrices des COP et puissances absorbées", vous parviendrez à une fenêtre vous permettant de remplir les matrices avec les valeurs choisies.



DesignBuilder vous permet de voir d'un seul coup d'oeil les performances et les puissances absorbées à l'aide de deux tableaux dont les colonnes et lignes s'adaptent au type de système thermodynamique choisi.

Par ailleurs, l'ordre de saisi des valeurs étant relativement complexe, un assistant éclaire les cellules du tableau à renseigner au fur et à mesure que vous cochez les entêtes de ligne ou colonne. Ainsi vous ne pouvez pas omettre une valeur ou recevoir un message d'erreur du moteur de calcul.



Il vous faudra tout d'abord cocher les cases ayant la priorité 1, afin de renseigner le COP aux conditions de température imposées pour cette priorité. Une fois la valeur entrée, une fenêtre apparaîtra afin de spécifier la nature de cette valeur (Certifiée / Justifiée / Déclarée / Par défaut). La même démarche sera à effectuer pour la puissance absorbée ainsi que pour les priorités suivantes.



       RTCVCMatrice1



Attention : Assurez vous bien d'avoir renseigné le type de système de votre générateur thermodynamique avant de remplir votre matrice de performance. Dans le cas où vous modifiez le type de système après avoir rempli votre matrice, elle se ré-initialisera et vous devrez la re-remplir.

Remarque concernent les PAC ECS :
                               Pour les performances des PAC ECS, la valeur pivot doit être saisie pour une température aval de 45°C. Or le température de référence selon la norme NF EN 16147 est fixée à 52,5°C. Pour saisir les bonnes données en fonction des données fabricants disponibles allez sur http://dimn-cstb.fr/idcet/.
                               Référez-vous à la fiche d'application "Saisie des chauffe-eau thermodynamiques à compression électrique" si nécessaire : http://www.rt-batiment.fr/fileadmin/documents/RT2012/fiches_applications/20140402_FA_IdCET_ThBCE2012_v2.1.pdf

Source Amont

Le deuxième onglet permet de spécifier la source amont du système choisi.

Pour indiquer les données spécifiques à la source amont, vous devez tout d'abord sélectionner une catégorie à partir de la fenêtre de sélection RT2012, comme indiqué sur la figure ci-dessous.



       RTCVCgeneTsourceamont



De la même manière que pour les générateurs, vous pouvez "Ajouter nouvelle donnée" RTCVCnvoou "copier élément surligné"RTCVCcopier et "éditer l'élément sélectionné" RTCVCedit, afin de spécifier les caractéristiques de la source.



Remarque : Pour les systèmes réversibles, vous devez définir une source amont en mode chauffage et une en mode refroidissement. Si la même source est utilisée en chaud et en froid, vous devez tout de même renseigner les 2 champs en sélectionnant la même source.
