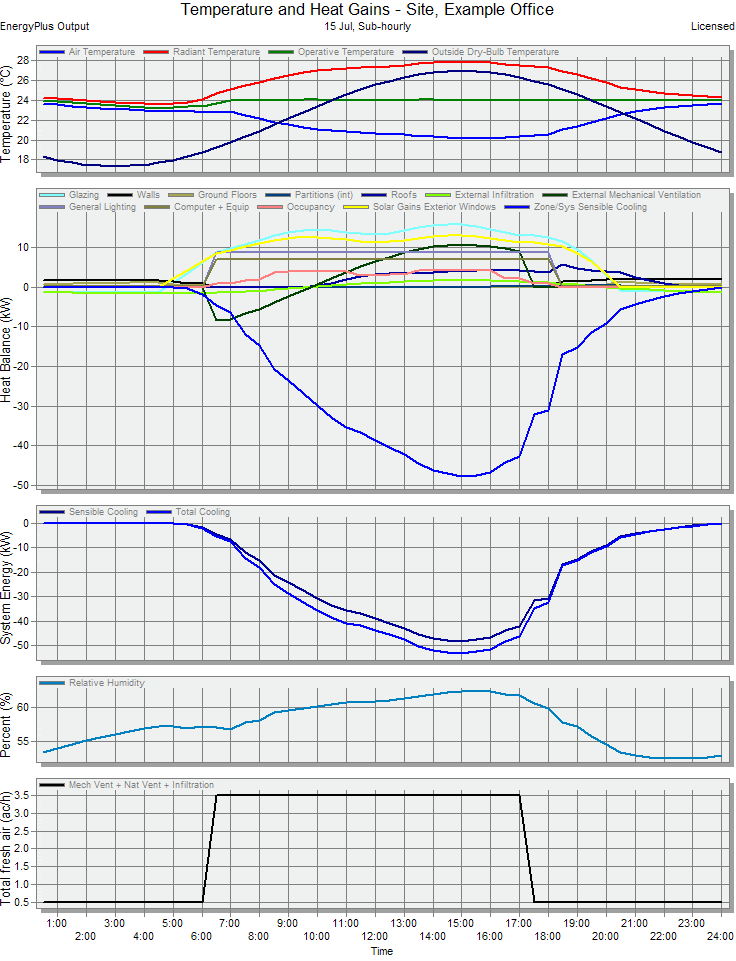

L’onglet Analyse comporte les résultats détaillés de toutes les demi-heures de la conception de climatisation (affichés, par défaut, sous forme de graphique linéaire).
Pour en savoir plus sur la procédure de calcul des résultats, reportez-vous à la section : Calcul des résultats de DesignBuilder à partir des variables du rapport EnergyPlus.
| • | Température d’air : température moyenne de l’air calculée. |
| • | Température radiante :moyenne pondérée de (surface x émissivité) de la température des surfaces internes de la zone. |
| • | Température opérative :moyenne des températures moyennes de l’air intérieur et des températures radiantes moyennes. |
| • | Température sèche extérieure |
| • | Vitrage : flux de chaleur total de la zone provenant du vitrage, du cadre et du diviseur du vitrage extérieur, moins le rayonnement solaire à ondes courtes transmis (pris en compte dans l’option ci-dessous Apports solaires Fenêtres extérieures). |
Pour les fenêtres ne comportant pas d’équipement d’ombrage intérieur, ce flux de chaleur est égal à :
+ [Flux de chaleur convectif de la zone provenant du côté de la zone du vitrage]
+ [Flux de chaleur infrarouge net de la zone provenant du côté de la zone du vitrage]
– [Rayonnement à ondes courtes de la zone transmis en dehors de la fenêtre]
+ [Conduction de la zone provenant du cadre et du diviseur de la fenêtre, le cas échéant]
Dans ce cas, le rayonnement à ondes courtes désigne le rayonnement provenant de l’éclairage et diffuse un rayonnement solaire intérieur.
Pour les fenêtres munies d’un équipement d’ombrage intérieur, ce flux de chaleur est égal à :
+ [Flux de chaleur convectif de la zone provenant de l’air qui pénètre à travers l’espace entre le vitrage et l’équipement d’ombrage]
+ [Flux de chaleur convectif de la zone provenant du côté de la zone de l’équipement d’ombrage]
+ [Flux de chaleur infrarouge net de la zone provenant du côté de la zone du vitrage]
+ [Flux de chaleur infrarouge net de la zone provenant du côté de la zone de l’équipement d’ombrage]
– [Rayonnement à ondes courtes de la zone transmis en dehors de la fenêtre]
+ [Conduction de la zone provenant du cadre et du diviseur de la fenêtre, le cas échéant]
| • | Murs : apport de chaleur grâce à la conduction à travers les murs extérieurs, comprenant l’effet du rayonnement solaire et le rayonnement à ondes longues dans le ciel. |
| • | Toits : apport de chaleur grâce à la conduction à travers les toits extérieurs, comprenant l’effet du rayonnement solaire et le rayonnement à ondes longues dans le ciel. |
| • | Plafonds (intérieurs) : apport de conduction thermique à travers les plafonds intérieurs (par exemple, zone supérieure plus froide). |
| • | Planchers (intérieurs) : apport de conduction thermique à travers les planchers intérieurs (par exemple, zone inférieure plus froide). |
| • | Planchers (extérieurs) : apport de conduction thermique à travers les planchers extérieurs (pas les planchers sur terre-plein ; par exemple, plancher dans un espace en porte-à-faux, avant-toit, etc.). |
| • | Planchers sur terre-plein : apport de conduction thermique à travers les planchers sur terre-plein. |
| • | Cloisons (intérieures) : apport de conduction thermique dû à la conduction thermique à travers toutes les cloisons intérieures des zones adjacentes de différentes températures. |
| • | Portes et aérations : apport de conduction thermique à travers les portes et les aérations. |
| • | Infiltration extérieure : apport de chaleur à travers l’infiltration d’air (entrée d’air prévue par les fissures et les trous de l’enveloppe du bâtiment). |
| • | Ventilation naturelle extérieure : apport de chaleur due à la pénétration de l’air extérieur par la ventilation naturelle (comme indiqué dans l’onglet CVC). |
| • | Ventilation naturelle intérieure : apport de chaleur provenant d’autres zones dû à l’échange d’air par les fenêtres intérieures ouvertes, les portes, les aérations, les trous et les cloisons virtuelles. |
| • | Ventilation mécanique extérieure : apport de chaleur dû à la pénétration de l’air extérieur par le système de distribution d’air. Vous pouvez exclure la ventilation mécanique des calculs de conception de la climatisation en décochant les données du modèle Ventilation mécanique active. |
| • | Éclairage de tâche : apport de chaleur dû à l’éclairage de tâche. |
| • | Éclairage général : apport de chaleur dû à l’éclairage général. |
| • | Divers : apport de chaleur dû aux divers équipements. |
| • | Process : apport de chaleur dû aux équipements de process. |
| • | Cuisine : apport de chaleur dû à la cuisine. |
| • | Ordinateur et équipement : apport de chaleur dû aux ordinateurs et autres équipements informatiques. |
| • | Occupation : apport sensible dû aux occupants. Notez que cet apport peut varier en fonction des conditions intérieures. Avec des températures très élevées, l’apport sensible peut chuter à zéro à cause de tous les effets de refroidissement provoqués par le transfert de chaleur latent. |
| • | Apports solaires Fenêtres extérieures : (auparavant appelé «apports solaires transmis») transmission du rayonnement solaire à ondes courtes à travers les fenêtres extérieures. Pour une fenêtre simple, ce rayonnement transmis se compose de rayonnement solaire passant à travers le verre et de rayonnement diffus provenant du soleil qui se reflète sur le dormant de fenêtre extérieur, le cas échéant. Pour les fenêtres avec store, ce rayonnement transmis est totalement diffus (les stores étant supposés assurer une diffusion parfaite). Pour les fenêtres avec store, ce rayonnement transmis se compose de rayons et de rayonnement diffus passant entre les lamelles et de rayonnement diffus provenant de la réflexion des rayons entre les lamelles. Le rayonnement solaire se reflétant sur la fenêtre extérieure et transmis par la fenêtre intérieure n’est pas soustrait. |
| • | Apports solaires Fenêtres intérieures : rayonnement total et transmission du rayonnement solaire diffus à travers les fenêtres intérieures. L’option du modèle de rayonnement solaire 3-Intérieur et extérieur complet doit être active. |
| • | Refroidissement sensible zone : effet de refroidissement sensible sur la zone de l’air introduit dans la zone par le système CVC. Cet effet inclut tout 'refroidissement gratuit' dû à l’introduction d’air extérieur relativement froid. Le refroidissement apparaît toujours en tant qu’apport de chaleur négatif dans les résultats. Il s’agit de la meilleure considération dans le cadre de l’équilibre thermique de la zone. |
Flux d’air
| • | Vent Méca + Vent Nat Ext + Infiltrations: somme d’air extérieur (en Vol/h) pénétrant dans la zone : |
| o | système de distribution d’air CVC |
Flux de chaleur du système
Ces flux de chaleur sont tracés sur les axes Energie Système.
| • | Chauffage de zone : énergie fournie par les radiateurs de pièce locaux et les batteries de réchauffage, pour maintenir la consigne de température de chauffage intérieure lors de l’utilisation de données CVC compact. |
| o | Pour le dimensionnement CVC Compact – au niveau Bâtiment : transferts de refroidissement sensible et latent à l’air soufflé provenant de la batterie froide CTA + tous les autres systèmes unitaires zone unique et ventiloconvecteurs du bâtiment. Au niveau Zone : transfert de refroidissement sensible et latent à l’air soufflé provenant d’un système unitaire zone unique ou d’un ventiloconvecteur.
|
| o | Pour la méthode de dimensionnement ASHRAE, le refroidissement sensible est la puissance à laquelle l’énergie est soustraite du flux d’air extrait et d’air extérieur mélangé (càd avec recyclage) afin de diminuer sa température au niveau de la température spécifiée du flux d’air injecté. Toute énergie nécessaire à l’ajout ou la suppression d’humidité n’est pas prise en compte. |
| o | Pour le dimensionnement CVC Compact, le refroidissement sensible consiste au transfert de refroidissement uniquement de la batterie froide vers l’air soufflé. La puissance latente de la batterie peut être calculée par : Refroidissement total – refroidissement sensible |
Les données d’apport thermique des surfaces se rapportent au transfert de chaleur qui a lieu de la surface intérieure des éléments du bâtiment à la zone.
Vous pouvez également personnaliser les données et leur mode d’affichage à l’aide du panneau Options d’affichage.
|
