Outil Ajouter Diviseur/Ajouter Mélangeur

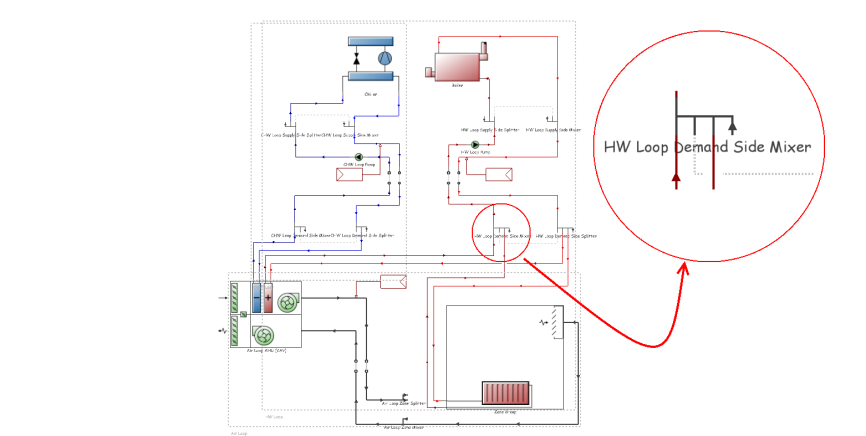

Les diviseurs et les mélangeurs sont utilisés en CVC pour connecter plusieurs équipements à une sous-boucle à l'aide de branches parallèles :

Note :
Un seul diviseur et un seul mélangeur peuvent être intégrés dans les sous-boucles de production et de demande des boucles générateur et condenseur.

Par conséquent, les outils Ajouter Diviseur et Ajouter Mélangeur ne s'affichent dans la barre d'outils que si un diviseur ou un mélangeur a été supprimé.Les distributions d'air sont légèrement différentes car les sous-boucles de distribution d'air connectent des composants en série. Par conséquent, elles ne requièrent aucun diviseur ou mélangeur, à l'exception des systèmes à flux parallèles qui sont équipés d'un diviseur permettant de répartir le flux entre les conduits chaud et froid.Les sous-boucles de demande d'air sont similaires aux sous-boucles générateur et condenseur en ce qu'elles ne peuvent avoir qu'un mélangeur, mais peuvent héberger un diviseur supplémentaire dans les systèmes à flux parallèles.

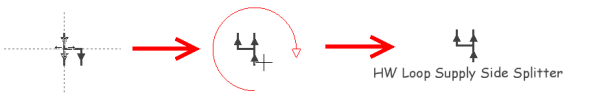

Pour placer un diviseur ou un mélangeur, cliquez sur l'outil Ajouter Diviseur ou Ajouter Mélangeur, puis cliquez avec le bouton de la souris lorsque le diviseur/mélangeur se trouve à l'emplacement requis. Ensuite, faites pivoter le diviseur/mélangeur en déplaçant la souris de manière circulaire par rapport au centre du composant jusqu'à obtenir l'orientation souhaitée :
