Outil Ajouter Plénum soufflage/Ajouter Plénum extraction

Les plénums sont utilisés pour modéliser les parties de bâtiment, comme les faux plancher ou faux plafonds, qui sont utilisés pour souffler ou extraire l'air conditionné. Les plénums de soufflage et d'extraction sont essentiellement des zones du bâtiment non contrôlées, intégrées dans le système de soufflage ou d'extraction de la sous-boucle de demande de la distribution d'air. Les plenums sont pris en compte dans le bilan thermique, c'est à dire qu'ils peuvent transférer de la chaleur vers les autres zones, mais ils ne peuvent pas intégrer d'équipement CVC.

Ils comprennent une connexion de bilan thermique, une description du bâtiment et une connexion qui transfère le flux d'air directement d'un plénum de soufflage vers une zone contrôlée ou d'une zone contrôlée vers un plénum d'extraction dans la simulation d'air du système.

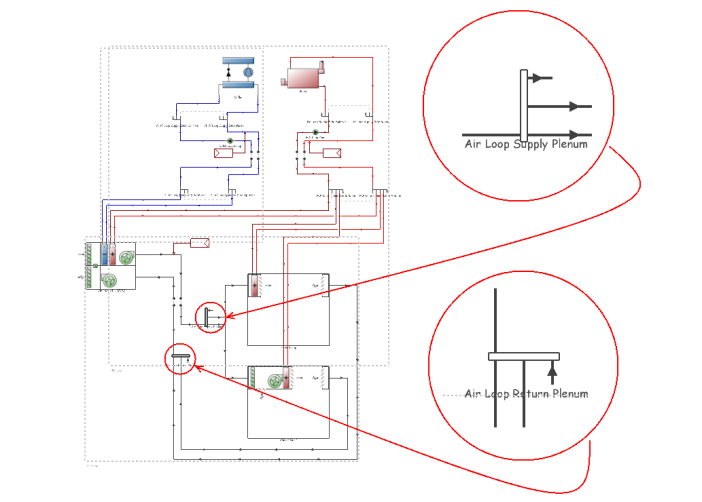

Placement des plenums

Lorsque vous placez une distribution d'air, les composants mélangeur et diviseur sont automatiquement inclus au niveau du soufflage et de la reprise. Le moyen pour placer un plenums de soufflage est de supprimer le diviseur original et de le remplacer par le composant plenum de soufflage. De même pour placer un plenum d'extraction, supprimez d'abord le mélangeur et remplacez le par le plenum de reprise.

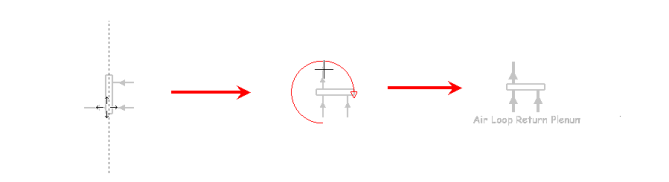

Pour placer un plénum de soufflage ou d'extraction, cliquez sur l'outil Ajouter Plénum soufflage ou Ajouter Plénum extraction, puis cliquez avec le bouton de la souris dès que le plénum se trouve à l'emplacement requis. Ensuite, faites pivoter le plénum en déplaçant la souris de manière circulaire par rapport au centre du composant jusqu'à obtenir l'orientation souhaitée:

Connecter les plenums

Lorsque vous placez un plenum, il sera visible dans le diagramme CVC en couleur gris clair, ce qui indique qu'aucune zone du bâtiment ne lui a pour l'instant été attribué, et qu'il ne peut donc pas être connecté. Donc la première chose à faire après avoir placé un plenum de soufflage ou d'extraction est d'attribuer une zone au plenum.

Note : Toutes les sous boucle de demande des distributions d'air peuvent avoir un unique plenum de retour, mais uniquement les systèmes à flux parallèle peuvent avoir un plenum de soufflage supplémentaire.
