Boucle générateur d'eau chaude
|
Boucle générateur d'eau chaude |
|
|

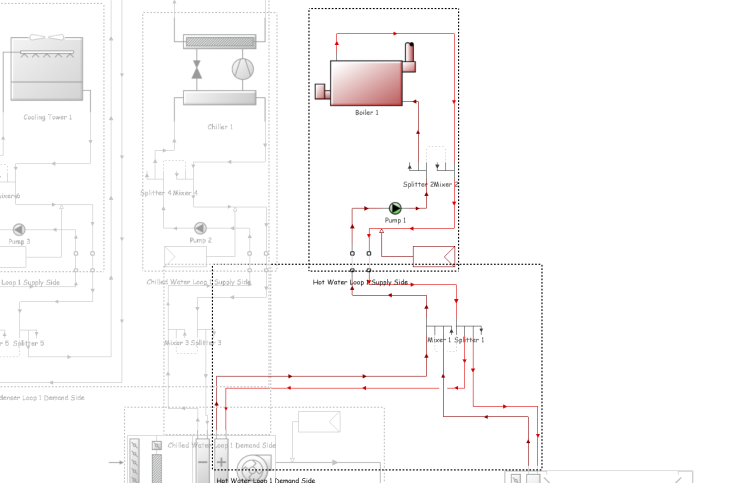

La sous-boucle de production d'une boucle générateur d'eau chaude est équipée d'une chaudière, d'un diviseur de flux, d'un mélangeur de flux et d'une pompe de circulation. Elle comprend également un gestionnaire de consigne à température planifiée, qui est prédéfini pour contrôler la température en sortie du générateur à 80 °C. La sous-boucle de demande intègre un diviseur de flux et un mélangeur de flux afin de pouvoir la connecter aux composants du générateur de chaleur. L'image ci-dessous montre une boucle d'eau chaude connectée à 2 batteries chaudes.
|
