Boucle condenseur |

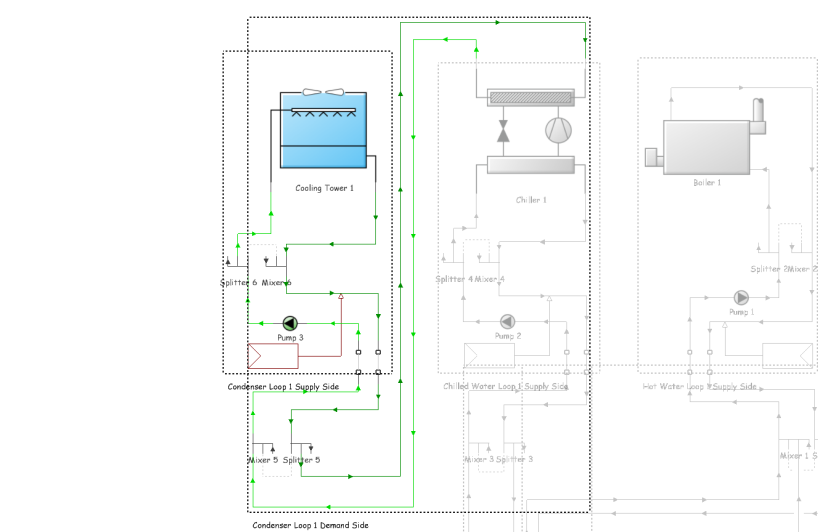

La sous-boucle de production d'une boucle condenseur est équipée d'une tour de refroidissement, d'un diviseur de flux, d'un mélangeur de flux et d'une pompe de circulation. Elle comprend également un gestionnaire de consigne à température planifiée, qui est pré défini pour contrôler la température en sortie du générateur à 29 °C. La sous-boucle de demande intègre un diviseur et un mélangeur de flux afin de pouvoir la connecter aux composants du condenseur.

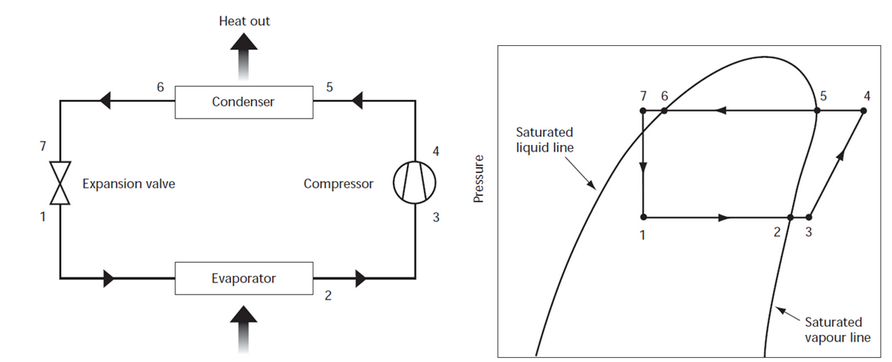

Le graphe ci-dessous (reproduite avec permission du CIBSE) illustre le cycle de compression de la vapeur. Le procédé de condensation porte le fluide d'un état de vapeur saturé (point 5) à un état de liquide saturé (point 6), comme le montre le graphe ci-dessous. CIBSE Guide B Figures 4.8 et 4.9 |
