Reconnaissance des ponts thermiques linéïques

Sommaire  Précédent  Suivant

DesignBuilder utilise le modèle 3D pour déterminer les linéaires de jonctions entre parois.



Pour illustrer les différentes natures de ponts thermiques et leurs longueurs, les images suivantes proposent différentes situations.

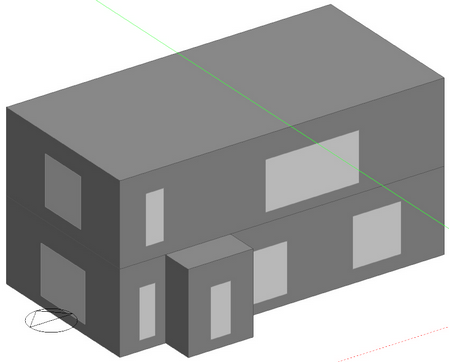

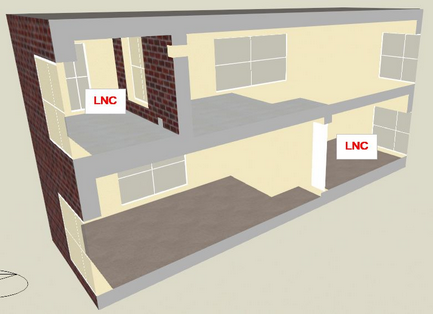

Vue générale de disposition des locaux

RTPTGeneral1 RTPTGeneral2



Rez-de-chaussé avec un étage dessus (comprenant un local non chauffé) et un débord du RdC par rapport à l'étage

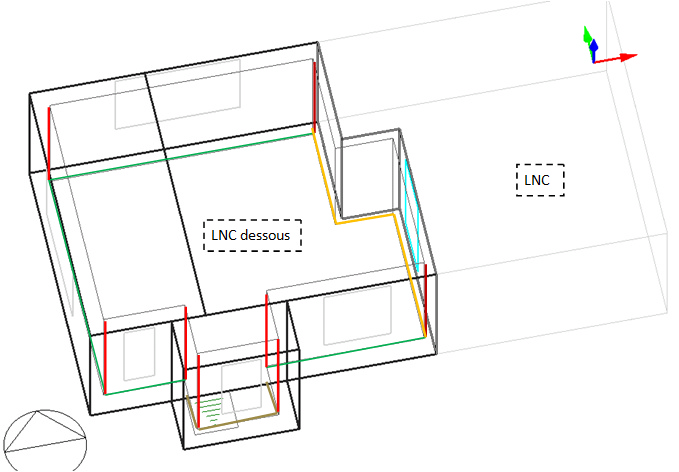

Vue des jonctions avec le plancher et entre parois verticales

Un local non chauffé est adjacent à la zone sur son coté droit.

       RTPTRdC1



Type de liaison

Couleur

Mur - Plancher bas sur terrain

Marron

Mur sur LNC - Plancher intermédiaire sur LNC

Orange

Mur - Plancher intermédiaire sur LNC

Vert

Mur ext. - Mur ext. (coin)

Rouge clair

Mur ext. - Mur sur LNC

Rouge foncé

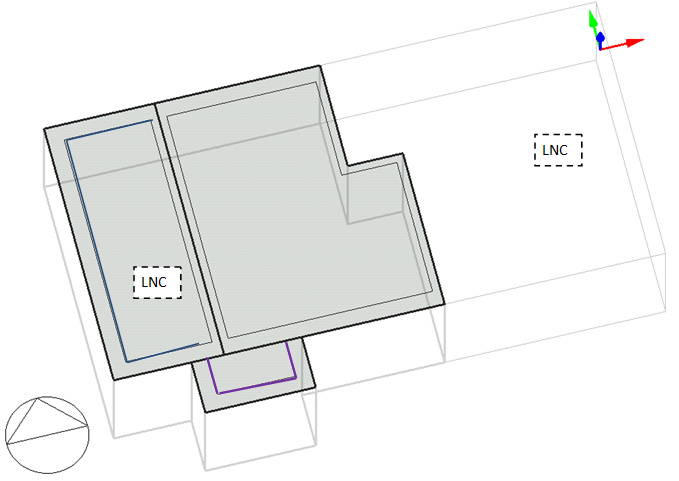

Vue des liaisons du plafond de ces zones

Un local non chauffé est placé à l'étage uniquement sur la partie gauche du plafond.

RTPTRdC2



Type de liaison

Couleur

Mur - Toit

Violet

Mur - Plafond sur LNC

Bleu foncé



Etage avec une zone non chauffée

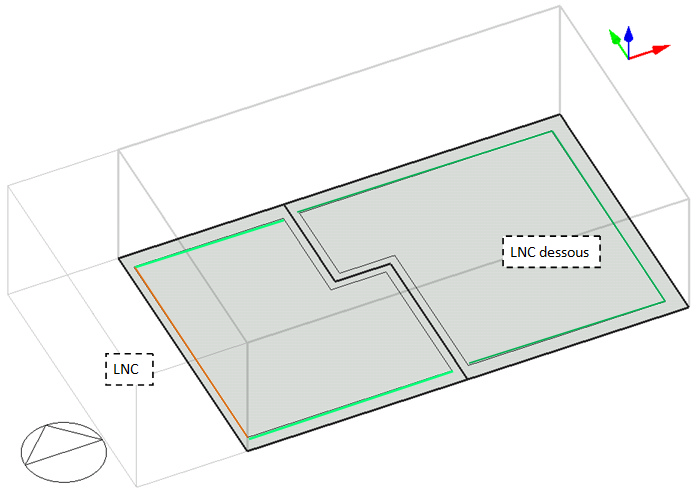

Vue des jonctions avec le plancher sur zone traitée et sur LNC0

Un local non chauffé est sous le plancher à gauche.

RTPTEtage1

Type de liaison

Couleur

Mur - Plancher intermédiaire

Vert clair

Mur - Plancher intermédiaire sur LNC

Vert foncé

Mur sur LNC - Plancher intermédiaire

Orange

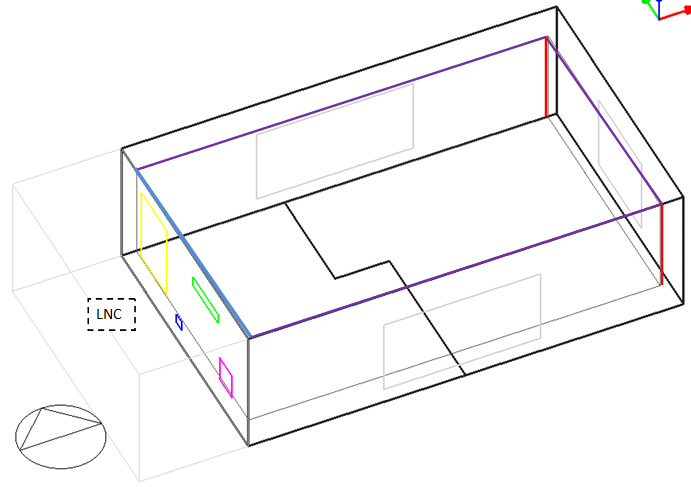

Vue des jonctions avec le toit, entre parois verticales et d'ouvrants sur LNC

Un local non chauffé est adjacent à la zone sur son coté gauche.

RTPTEtage2

Type de liaison

Couleur

Mur - Toit

Violet

Mur - Toit sur LNC

Bleu

Mur ext. - Mur ext. (coin)

Rouge foncé
