Données fenêtre générateur

Pour définir les caractéristiques de votre stockage ECS, vous devez double-cliquez sur le ballon ECS, disponible dans la sous-boucle de production, et éditez ses données.

Une fenêtre apparaîtra, dans laquelle vous aurez plusieurs choix pour le mode de production.

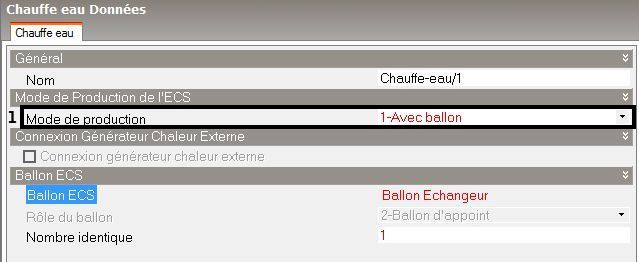

1- Mode de production - Avec ballon de stockage

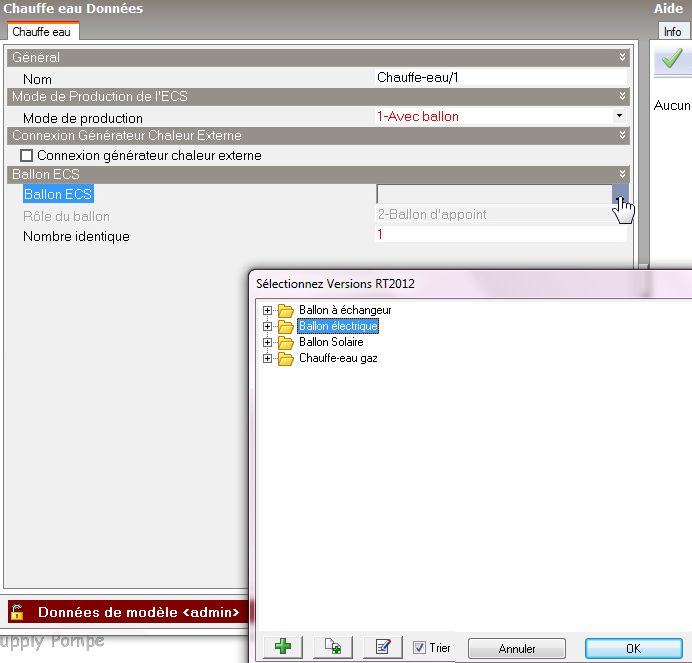

Si votre production a un ballon de stockage, vous devrez paramétrer votre Ballon ECS, dans l'une des catégories disponible :

En fonction de la catégorie choisie, la case "connexion générateur chaleur externe" se coche ou se décoche, et est automatiquement grisée.

Par exemple si votre ballon est dans la catégorie Ballon électrique, aucune connexion à un générateur externe ne devra être faite, la case est donc décochée, de même pour la catégorie Chauffe-eau gaz, la sélection du générateur à combustion s'effectuera directement dans le paramètrage du ballon.

Pour les ballons avec un échangeur, il vous faudra obligatoirement connecter ce ballon à une boucle d'eau chaude.

Note 1 : Les ballons de type solaire, ne doivent être placés que dans une boucle solaire, afin de pouvoir les connecter aux collecteurs. Un filtrage des catégories en fonction de la boucle où l'on se trouve est réalisé.

Note 2 : Plusieurs ballons ECS peuvent être ajoutés sur la même sous-boucle de production, à condition d'en spécifier un seul en base et un autre en appoint.
Il est cependant possible pour le ballon d'indiquer un nombre de ballons identiques, supérieur à 1.

Note 3 : Un ballon paramétré en tant que chauffe-eau gaz ne peut être utilisé que pour subvenir aux besoins d'ECS.

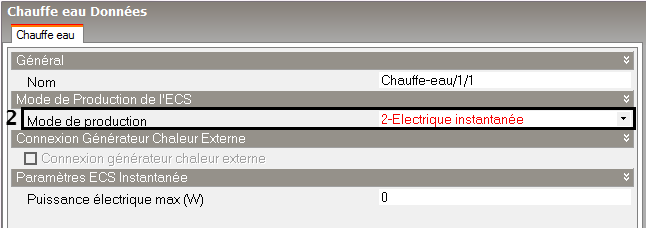

2- Mode de production - Électrique instantanée

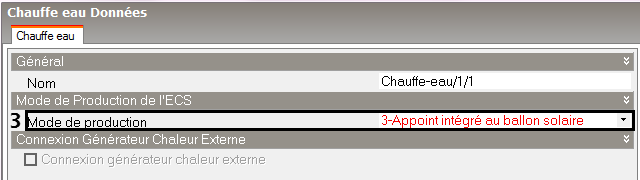

3- Mode de production - Appoint intégré au ballon solaire (Valable dans la boucle auxiliaire d'une boucle solaire)

Dans les cas où vous avez une production solaire, vous serez dans l'obligation de dessiner une Boucle solaire et une Boucle solaire auxiliaire. Vous aurez donc 2 ballons à paramétrer. Si dans votre installation réelle vous n'avez qu'un seul ballon vous devrez, dans le ballon situé dans la boucle solaire auxiliaire, indiquer que l'appoint est intégré au ballon solaire.

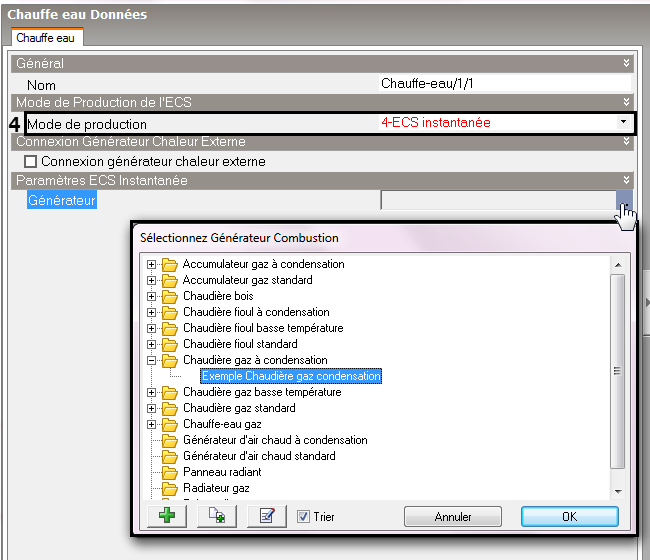

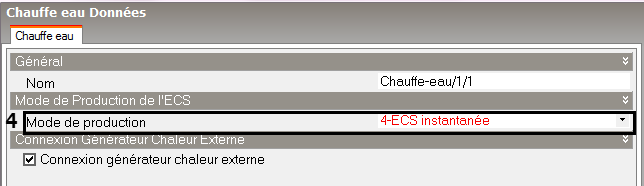

4- Mode de production - ECS instantanée

Dans les cas d'ECS instantanée, c'est à dire sans ballon de stockage, deux solutions s'offrent à vous :
