Boucle solaire

L'ajout d'une boucle solaire s'effectue comme présenté dans les Données <Système CVC>.

Une boucle solaire peut être connectée uniquement à une "boucle ECS" ou à une "boucle solaire auxiliaire".

Cette connexion s'effectue entre le chauffe-eau solaire et la sous-boucle de production ECS ou solaire auxiliaire.

Elle peut également s'effectuer entre le chauffe-eau solaire et le chauffe-eau ECS en suivant la procédure indiquée.

Boucle Solaire

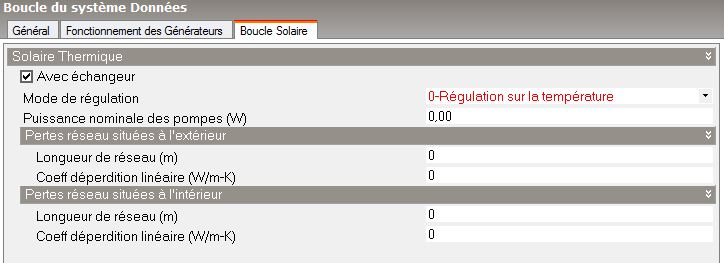

En éditant les données de la boucle solaire, vous aurez la possibilité de spécifier les caractéristiques de la distribution de la boucle solaire.

Chauffe-eau Solaire

En éditant les données du générateur solaire, disponibles dans la sous-boucle de production, vous devrez définir le type de ballon, qui est identique aux générateurs ECS.

Collecteur Solaire

Avant la définition des caractéristiques de vos collecteurs solaires thermiques dans votre système CVC, vous devez les avoir dessiné sur votre bâtiment, identiquement aux panneaux photovoltaïques.

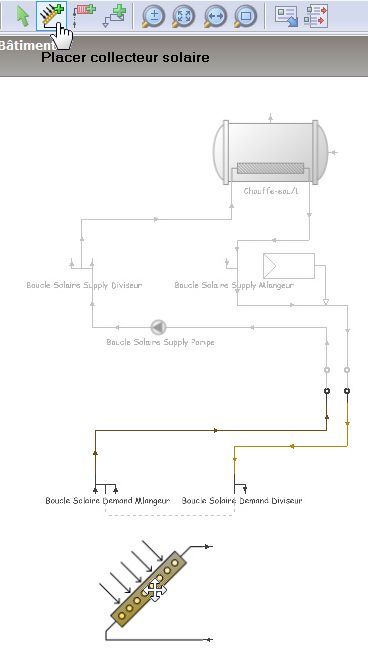

Vous pouvez ainsi, en vous situant au niveau de la sous-boucle de demande de votre boucle solaire, "Placer collecteur solaire", comme indiqué sur la figure ci-dessous.

Cliquez pour placer vos collecteurs, et reliez le composant à la sous-boucle de demande. Vous pourrez ainsi le sélectionner pour éditer ses données.

Plusieurs collecteurs peuvent être placé de la même manière.

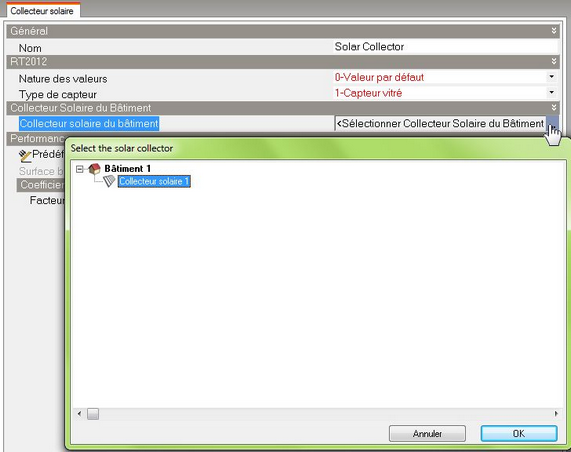

Il sera alors impératif de connecter ces collecteurs à ceux dessinés sur votre bâtiment au niveau de l'en-tête "Collecteur Solaire du Bâtiment", comme indiqué sur la figure ci-dessous. Un seul collecteur de bâtiment pourra être connecté sur un collecteur CVC. Si vous avez plusieurs collecteurs thermique de bâtiment, il vous faudra créer plusieurs collecteurs CVC.

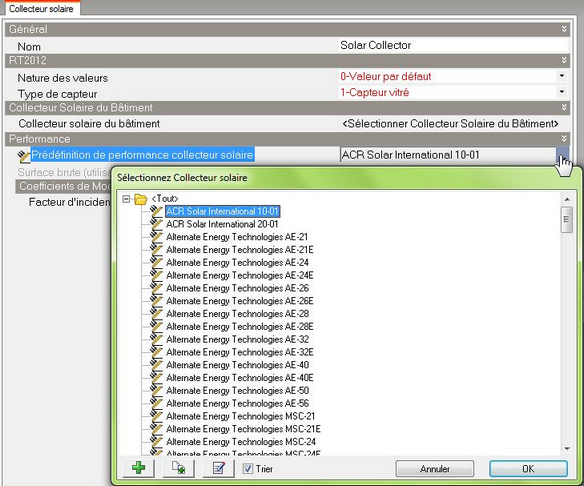

Les performances des collecteurs solaires sont également impératives pour le bon calcul réglementaire. Dans l'en-tête "Performance", cliquer comme indiqué sur la figure ci-dessous et choisissez celles qui vous conviennent parmi la liste disponible, ou créez en une nouvelle.
