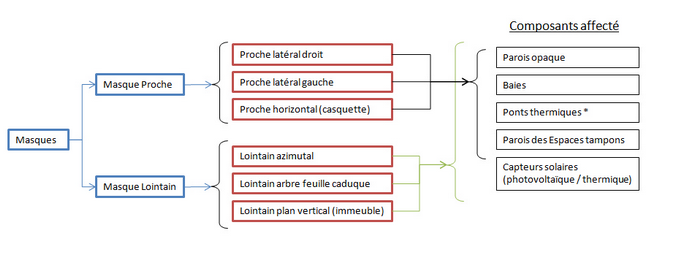

La RT2012 connaît 5 types de masque solaire :
Ces masques peuvent faire de l'ombre aux objets suivants : baies, parois, ponts thermiques.
Dans DesignBuilder, tous les masques sont générés automatiquement par l'analyse du modèle 3D :
| • | Les blocs composants sont, suivant leur position vis à vis d'une surface, transformés en masque lointain ou proche, horizontal ou vertical |
| • | Les pare-soleils casquettes et latéraux sont transmis en masques proches au moteur de calcul
Remarque : les brise-soleils n'existent pas en RT2012, nous travaillons à trouver une méthode de prise en compte via la norme XP P50-777
|
| • | Auto-ombrage du bâtiment, les surfaces d'un bâtiment qui peuvent faire de l'ombre à d'autres sont aussi envoyées en masque |
| • | L'épaisseurs de mur, en fonction de la position de la fenêtre dans le mur, est automatiquement ajoutée au masque afin de représenter la projection réelle correcte du masque sur l'élément du bâti |
| • | Les panneaux solaires thermiques ou photovoltaïques sont aussi considérés comme des masques |
Remarque : Actuellement DesignBuilder ne permet pas de saisie des ponts thermiques détaillée et en conséquence ne crée pas de masque solaire sur les ponts thermiques.
|
