Accroche de perpendiculaire
|
Accroche de perpendiculaire |
|
|

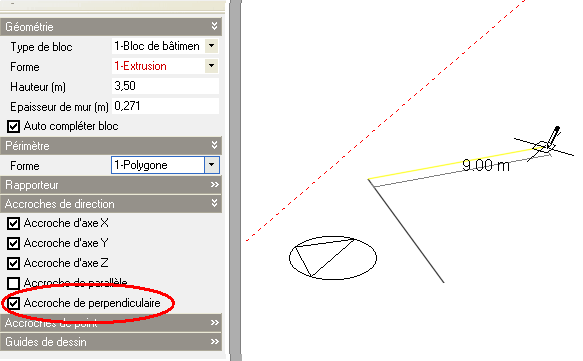

L'accroche de perpendiculaire est utilisée pour tracer des perpendiculaires aux cotés de certains objets existants. La case d'activation de l'accroche de perpendiculaire se trouve sous "Accroche de Direction" dans le panneau des "Options de dessin", quand les différentes commandes de dessin sont activées. Quand l'accroche de perpendiculaire est activée et qu'une série de droites est tracée, chaque droite sera automatiquement tracée perpendiculairement à la précédente, si elle existe :

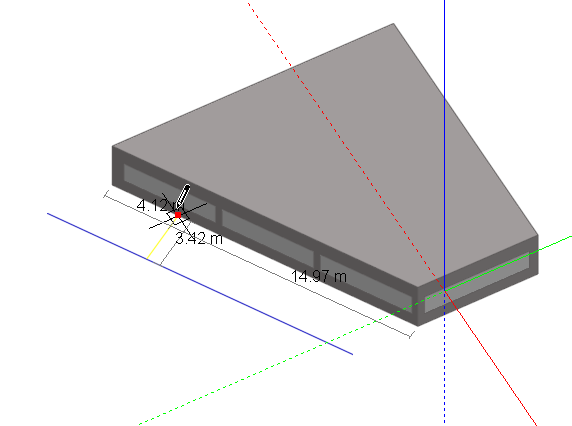

Afin de tracer un périmètre de bloc perpendiculaire à un bloc existant, déplacer le curseur de la souris jusqu'à toucher le coté du périmètre auquel le nouveau doit être perpendiculaire, puis le déplacer approximativement à la perpendiculaire de ce coté, le curseur s'accrochera automatiquement à une ligne exactement perpendiculaire.

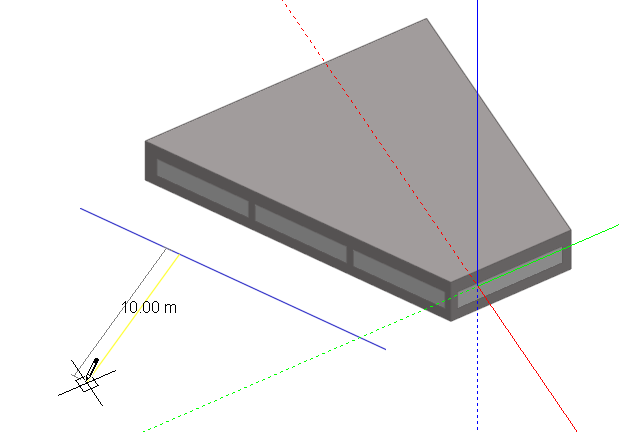

Il est possible de conserver l'accroche de perpendiculaire en pressant la touche SHIFT, ce qui évitera que le curseur ne s'accroche à une autre ligne non désirée. Dans le cas du schéma, une ligne de construction a été tracée en parallèle à l'arête du bloc existant pour aider à placer le nouveau bloc. La ligne de périmètre en création (jaune sur l'image) du futur bloc s'accroche à une ligne perpendiculaire à la ligne de construction :

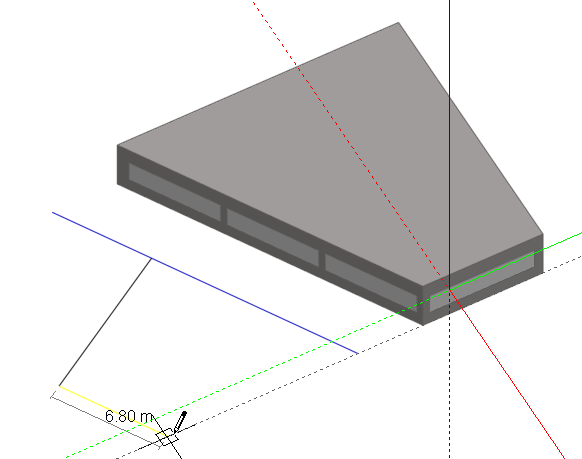

Quand l'accroche de perpendiculaire est activée, les intersections sont automatiquement calculées (lignes en pointillés) à l'aide des guides de dessin, permettant d'accrocher automatiquement les intersections :

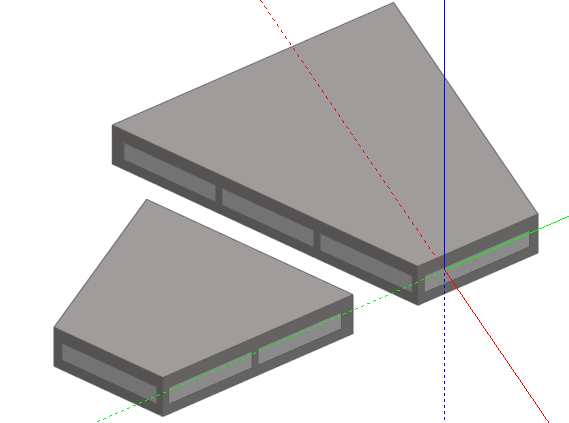

Dessin du bloc finalisé :
|
