Accroche d'écartement
|
Accroche d'écartement |
|
|

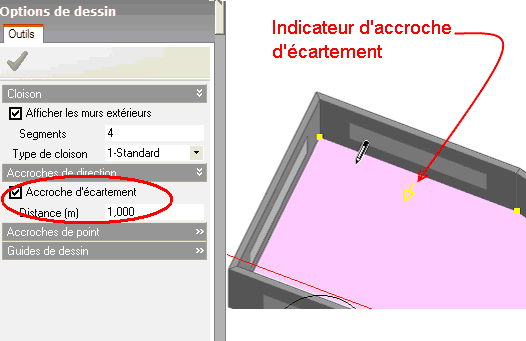

L'accroche d'écartement est utilisée pour dessiner des cloisons parallèles à des murs existants ou des cloisons écartées d'une distance constante. La case d'activation de l'accroche d'écartement se trouve sous Accroche de Direction dans le panneau des Options de dessin quand la commande Dessiner cloisons est activée. L'accroche d'écartement peut être utilisée dès qu'une série de cloisons doit être placée à une distance constante d'un périmètre, mais peut aussi être appliquée plus spécifiquement pour diviser de grands espaces ouverts en zones "périphériques" et "centrales" en vue de simulation thermique. Quand l'accroche d'écartement est en fonction, un objet supplémentaire Distance est affiché sous la case d'activation de l'accroche d'écartement qui permet de définir la distance d'écartement. Quand l'accroche d'écartement est activée, après avoir cliquer sur l'icône Dessiner cloisons, des indicateurs jaunes d'écartement seront affichés lorsque le curseur viendra à proximité d'un mur ou d'une cloison existant et pour une distance inférieure à celle saisie :

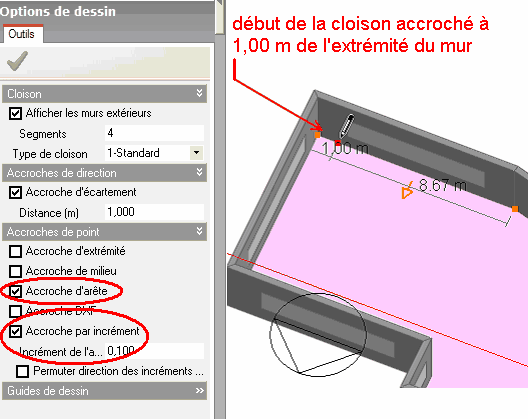

L'accroche d'écartement fonctionne en relation avec les autres systèmes d'accroche, et il est ainsi possible de commencer une cloison à une distance constante du début d'un mur en utilisant l'accroche d'arête en combinaison avec l'accroche par incrément :

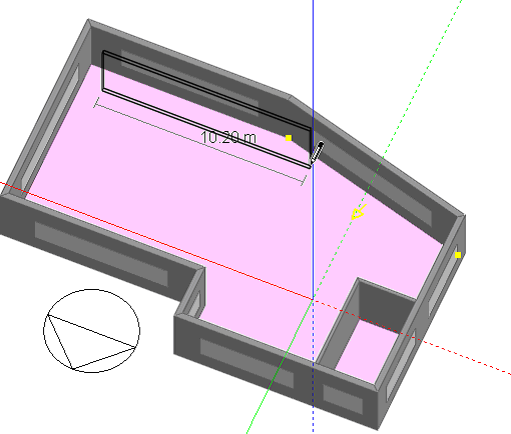

Après avoir placé le commencement de la cloison, la cloison s'accrochera automatiquement à la droite d'écartement du mur sélectionné, et, le curseur se déplaçant vers le segment de mur contigu suivant, les paramètres d'accroche d'écartement apparaîtront de nouveau :

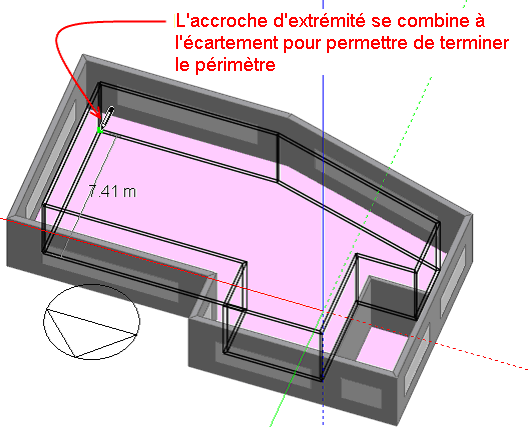

En déplaçant le curseur, il apparaît que l'accroche d'écartement interagit avec les autres systèmes d'accroche, permettant de positionner les cloisons de manière précise. Si les autres systèmes d'accroche interfèrent avec l'accroche d'écartement, ils peuvent être désactivés en pressant la touche SHIFT.

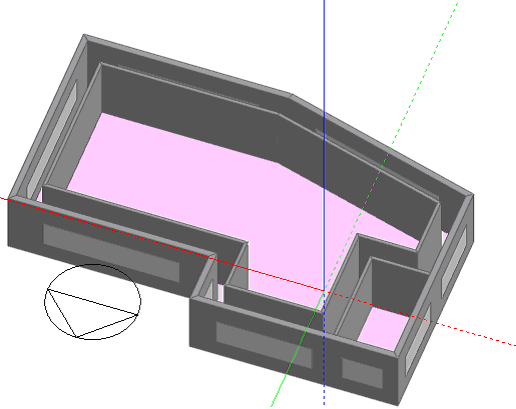

Périmètre complet :
|
