Accroche de parallèle

Sommaire  Précédent  Suivant

L'accroche de parallèle est utilisée pour tracer des parallèles aux cotés d'éléments existants.

La case d'activation de l'accroche de parallèle se trouve sous "Accroche de Direction" dans le panneau "Options de Dessin", lorsque les différentes commandes de dessin sont activées.

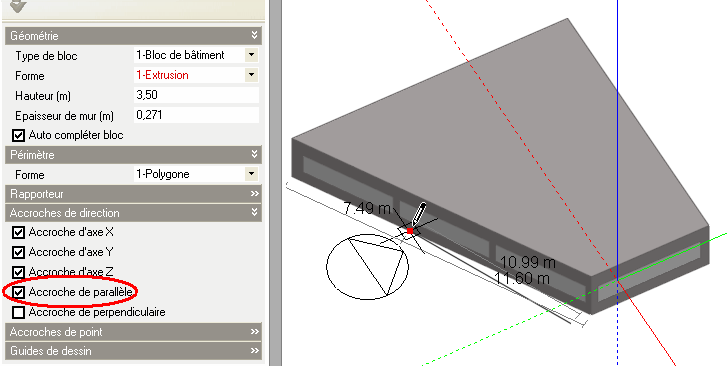

Pour tracer une ligne de périmètre de bloc parallèlement à un coté d'un bloc existant, activer l'accroche de parallèle et déplacer le curseur de la souris jusqu'à toucher le coté auquel le périmètre à dessiner doit être parallèle :



parallelsnap_1_4





Ceci permettra à la ligne du périmètre à dessiner de mémoriser la direction du coté sélectionné.

Cette direction peut être conservée en pressant la touche SHIFT pour éviter qu'une autre parallèle non désirée soit prise en compte.

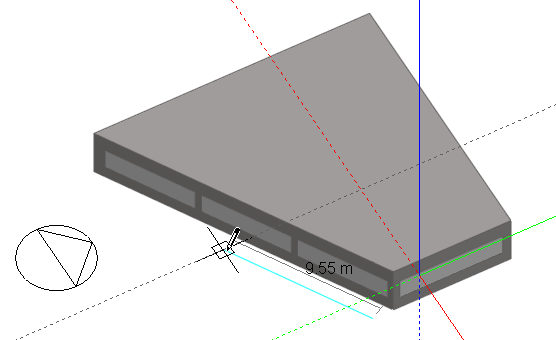

En pressant la touche SHIFT et en déplaçant le curseur de la souris jusqu'à une position approximativement parallèle à l'arête du bloc, le curseur se fixera sur la ligne parallèle et se colorera en cyan :



parallelsnap_2





Quand l'accroche de parallèle fonctionne, les intersections (lignes en pointillées) sont calculées automatiquement par les guides de dessin afin de  permettre la combinaison des deux, et donc d' "accrocher" l'intersection des deux lignes.
