Centrales de traitement d'air Unitaire de Chauffage/Refroidissement

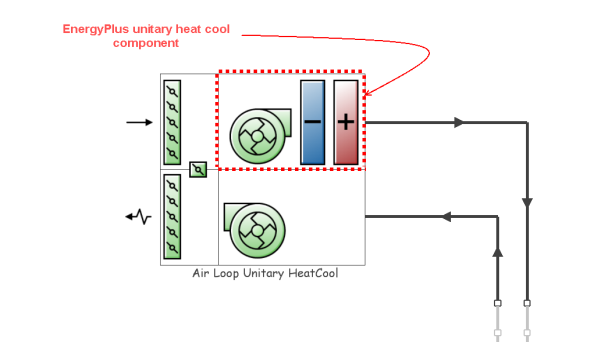

Une CTA unitaire Chaud Froid comprend une batterie froide détente directe, une batterie chaude électrique, un ventilateur de soufflage et un système d'air extérieur (pour plus de renseignement voir la section Centrales de traitement d'air génériques). En cas ou l'option de déshumidification est sélectionner, une batterie électrique et réchauffage est automatiquement ajoutée.

En option il est possible d'avoir un cycle nocturne, une batterie de préchauffage, une batterie de prérefroidissement, un récupérateur de chaleur (voir le chapitre Récupération de Chaleur dans la section Centrales de traitement d'air génériques) ainsi qu'un ventilateur d'extraction.

Nom que vous attribuez à la CTA. Celui-ci doit être unique. Si tel n'est pas le cas, le logiciel lui ajoute automatiquement une barre oblique inversée et un nombre entier à la fin pour éviter les doublons

Ce planning contient des valeurs indiquant le fonctionnement ou non de la centrale. Une valeur supérieure à 0 (usuellement 1) signifie que la centrale est en fonctionnement durant cette heure. Une valeur inférieure ou égale à 0 (usuellement 0) indique que la centrale est à l'arrêt durant cette heure.

Température de dimensionnement de l'air soufflée (en °C ou °F) lorsque le système est en mode chauffage.

Débit d'air maximum primaire de la distribution d'air en mètres cubes par seconde saisi ou calculé par dimensionnement. Ce paramètre est autodimensionnable.

Débit d'air soufflé en mètres cubes par seconde lorsque la batterie froide à détente directe est en fonctionnement. La valeur doit être supérieure à zéro. Valeur saisie ou calculée par dimensionnement, ce paramètre est autodimensionnable.

Débit d'air soufflé en mètres cubes par seconde lorsque la batterie chaude électrique et/ou la batterie de réchauffage est en fonctionnement. La valeur doit être supérieure à zéro. Ce paramètre est autodimensionnable.

Débit d'air soufflé par le système en mètres cubes par seconde lorsque aucune batterie (froide à détente directe, chaude électrique ou de réchauffage) n'est en fonctionnement. Ce paramètre est utilisé seulement lorsque le type de ventilateur est spécifié en volume constant (reportez-vous au paramètre Ventilateur de Soufflage dans la section Centrales de traitement d'air génériques). La valeur doit être supérieure à zéro. Ce paramètre est autodimensionnable.Si le type de ventilateur est spécifié en volume constant et que la valeur de ce paramètre est laissé à blanc ou mise à zéro, le modèle prendra comme débit d'air soufflé, lorsqu'aucun besoin de chaud ni de froid est demandé, la valeur de débit juste avant que le compresseur ne s'arrête (en mode de chauffage ou de refroidissement).

•

1-Volume constant, le ventilateur fourni un débit d'air constant, sans tenir compte du type de conditionnement effectué. Les ventilateurs à volume constant n'utilisent pas le planning de fonctionnement du ventilateur de soufflage (cf. ci-dessous). Lorsque cette option est sélectionnée, un ventilateur d'extraction peut éventuellement être inclus dans la CTA.

•	3-On / Off, le planning de fonctionnement ventilateur de soufflage (cf. ci-dessous) détermine le débit à souffler. Dans ce cas un ventilateur d'extraction ne peut pas être ajouté.

•	1-Souffle au travers, lorsque le ventilateur de soufflage est devant les batteries de chauffage électrique et de refroidissement à détente direct.

•	2-Aspire derrière, lorsque le ventilateur de soufflage est placée après les batteries de chauffage électrique et de refroidissement à détente direct.

Le fonctionnement du ventilateur de soufflage en mode planning peut être sélectionné uniquement pour les types de ventilateurs On/Off. Le fonctionnement du ventilateur de soufflage peut varier durant la période de simulation, soit pour respecter les horaires de la journée ou alors les changement saisonnier. Une valeur de 0 indique que la distribution d'air ainsi que les cycle de chauffage et de refroidissement sont tous inactifs et ne cherchent pas à comblé les besoins de chauffage ou de refroidissement. Une valeur différente de 0 indique que la distribution d'air fonctionnera jusqu'à ce que les besoins de chauffage ou de refroidissement soit comblés.

Le planning par défaut est "Fan operation mode - Continuous" avec une valeur constante de 1, par exemple lorsque le ventilateur fonctionne en continue pendant toutes l'année. Pour obtenir une configuration du ventilateur AUTO, sélectionner le planning "Fan operation mode - Cycling", qui a un une valeur constante à 0.

Un ventilateur d'extraction est inclut par défaut dans l'ensemble des Centrales de traitement d'air. Ce paramètre vous permet de retirer le ventilateur d'extraction de la CTA

Remarque :
Cette option est disponible uniquement lorsque le type de ventilateur est 1-Volume constant. Les ventilateurs de soufflage de type 2-On/Off ne permettent pas d'inclure un ventilateur d'extraction dans la CTA. Lorsque ce type est choisi, la case Inclure ventilateur d'extraction est inaccessible.

Cliquez sur la mention <Sélectionner zone>, puis sur le bouton avec les points de suspension pour afficher la boîte de dialogue de sélection de la zone. Sélectionnez la zone, desservie par la CTA, qui en assura le contrôle du thermostat.

•	1-Aucun - Contrôle la charge sensible uniquement, aucun système de déshumidification ;

•	2-Refroid / Réchauff. - Permet le refroidissement en deça de la consigne de température sèche afin d'atteindre la consigne d'humidité fixée.

Remarque : Si l'option 2-Refroid / Réchauff. est choisi, un Contrôle Hygrostat doit être défini dans au moins une des zones desservie par la CTA.

Vous pouvez fixer le mode de contrôle de la CTA comme étant hybride, afin d'optimiser l'interaction entre la ventilation naturelle et la centrale de traitement d'air.

Référez vous à l'onglet général CVC, sous la section Mode hybride pour avoir plus de détails sur cette option.
