L'outil Rapporteur

L'outil rapporteur est utilisé pour tracer des lignes de périmètres et des cloisons suivant des angles définis par rapport au plan de dessin sélectionné.

Le Rapporteur peut être activé à partir du panneau des "Options de Dessin" qui est affiché dès qu'un outil de dessin est utilisé.

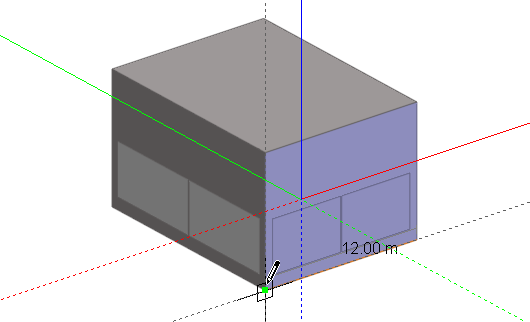

Par exemple, pour créer à partir d'un bloc existant, une extension ayant une pente de toit de 30°, déplacez le curseur sur la surface concernée du bloc, pressez la touche SHIFT pour conserver le plan de dessin et tracer la première ligne du périmètre en vous accrochant à l'arête inférieure du bloc à l'aide de l'accroche d'extrémité :

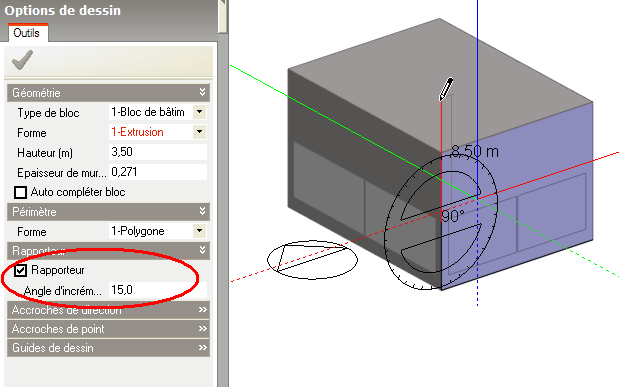

Tracer la seconde ligne de périmètre pour rejoindre le milieu de l'arête du bloc, puis activer le Rapporteur :

Le Rapporteur s'accrochera automatiquement au plan de dessin actif et en déplaçant le curseur de la souris, la ligne de périmètre se fixera aux angles du rapporteur selon l'incrément (à saisir dans le panneau "Options de Dessin").

L'angle est affiché au centre du rapporteur.

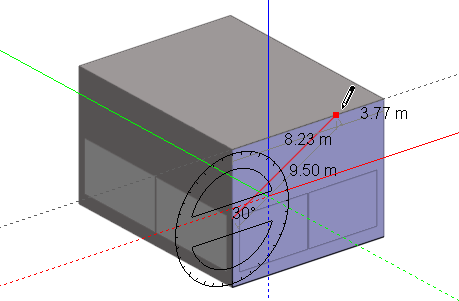

Déplacez le curseur jusqu'à ce que l'angle de 30° soit atteint et suivre la direction ainsi accrochée vers l'arête supérieure du bloc.

Quand l'extrémité de la ligne va s'approcher de ce bord, elle va s'y accrocher et l'indicateur d'accroche d'arête apparaîtra :

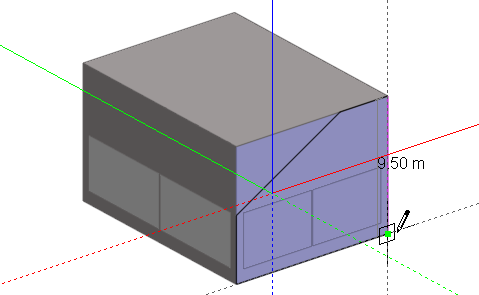

Cliquez pour accepter le point puis terminez le bloc en cliquant sur les sommets de la face du bloc suivant les accroches d'extrémité :

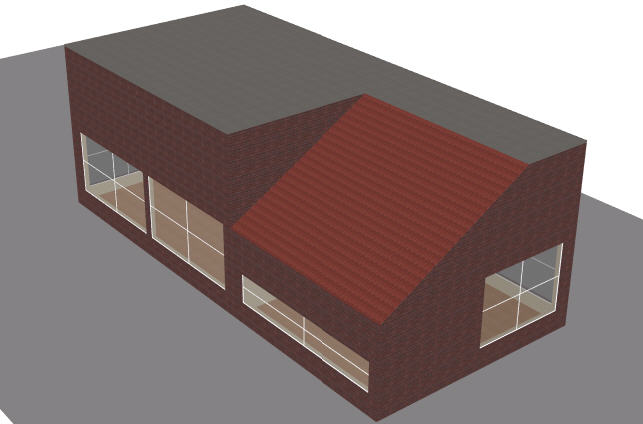

Étirer le périmètre ainsi dessiné pour terminer l'extension :
