Plancher Chauffant - Flux Constant

Le plancher chauffant à flux constant maintient un débit constant à l’aide d’une pompe de circulation locale et module la température de l’eau transmise au sol. Cette régulation de température est effectuée à l’aide d’une boîte de mélange, reliée à un capteur. Le plancher chauffant à flux constant est pourvu d’une boucle secondaire intégrée en local. Grâce à cette structure, le flux à la sortie du système est recyclé et mélangé avec l’air de la boucle pour produire la température souhaitée à l’entrée du plancher (à cet effet, le capteur de température de ce modèle de plafond est positionné après la pompe). La boucle locale comporte également une pompe, située en amont du composant et en aval de la boîte de mélange. Par conséquent, la boucle locale peut également recycler l’air. Le flux d’air issu de la boucle principale peut également contourner le composant, si et seulement si le flux disponible est suffisant et si la boucle principale est également un système à flux constant.

GENERAL

Nom

Libellé en lecture seule, généré automatiquement par le logiciel, comprenant le nom de la zone dans laquelle est placé le plancher chauffant.

Type

Il existe deux types de planchers chauffants :

PARAMÈTRES DES FLEXIBLES

Diamètre Intérieur Flexible Hydronique

Diamètre intérieur des flexibles dédiés au transport de l’eau, exprimé en mètres. Cette valeur est utilisée pour le calcul du transfert de chaleur convective de l’eau à la surface intérieure du flexible hydronique.

Longueur Flexible Hydronique

Longueur totale du flexible intégré, exprimée en mètres. Cette valeur est utilisée pour le calcul du rendement du transfert de chaleur du fluide vers les flexibles et les surfaces de flexibles. Le transfert de chaleur de la surface radiante vers le fluide transporté (et inversement) est proportionnel à la longueur des flexibles.

Remarque : Pour les planchers chauffant à flux constant, cette valeur n'est pas autodimensionnable

Nombre de circuits

Vous pouvez choisir entre modéliser chaque surface comme étant un unique circuit hydronique ou à autoriser le programme à diviser la surface en plusieurs circuits hydroniques parallèles en fonction d'une longueur de circuit :

Il est recommandé d'utiliser 2- Calculé depuis longueur circuit, pour les nouveaux modèles. L'option par défaut est 1- Un par surface, pour une compatibilité avec les anciennes versions de DesignBuilder.

Longueur du circuit

La longueur de chaque circuit circuit parallèle d'une même surface. Cette donnée est utilisée uniquement lorsque le nombre de circuit est fixé à 2- Calculé depuis longueur circuit. La valeur par défaut est 106,7m, qui est la longueur maximal du circuit autorisée.

PARAMETRES DU DEBIT

Débit Nominal

Débit maximal de l’eau circulant dans le plancher chauffant, exprimé en m3/s. Ce débit est maintenu constant par la pompe de circulation locale, mais vous pouvez également programmer sa modulation dans un planning dédié (voir la description du champ Planning Débit Pompe, ci-dessous).

Ce système à flux constant fonctionne à ce débit et régule la température à l’entrée à l’aide des plannings des températures de contrôle et de l’eau, définis ci-dessous.

CONFIGURATION DES POMPES

Planning Débit Pompe

Ce planning vous permet de modifier le débit maximal de l’eau circulant dans le plancher chauffant. Ce débit est exprimé en m3/s, uniquement. Les valeurs de ce planning doivent être comprises entre 0 et 1.

Hauteur Manométrique Nominale Pompe

Pression nominale de la pompe, exprimée en Pa.

Consommation à Puissance Nominale

Ce champ numérique indique la consommation à puissance nominale de la pompe, exprimée en watts.

Rendement du Moteur

Ce champ numérique indique le rendement de la pompe, sous forme décimale (0 = 0 %, 1 = 100 %).

Fraction Puissance du Moteur Perdue dans le Fluide

Fraction de la perte de puissance de la pompe dans le fluide.

CONTRÔLES

Type de Contrôle de Température

Ce champ (tout comme les plannings des températures de consigne et de l’eau), est associé au mode de contrôle du plancher chauffant. La température indiquée dans le planning de la consigne correspond à l’une des cinq valeurs suivantes : température moyenne de l’air de la zone, température radiante moyenne de l’air de la zone, température opérative de la zone, température extérieure à bulbe sec et température extérieure à bulbe humide. Pour paramétrer ce contrôle de température, vous devez sélectionner l’une des options ci-dessous. Elles sont, elles aussi, au nombre de cinq :

Ici, la température opérative correspond à la moyenne des deux premières options (température moyenne et température radiante moyenne). Pour en savoir plus, consultez les descriptions des plannings de température ci-dessous.

Planning des Températures Hautes d’Eau de Chauffage

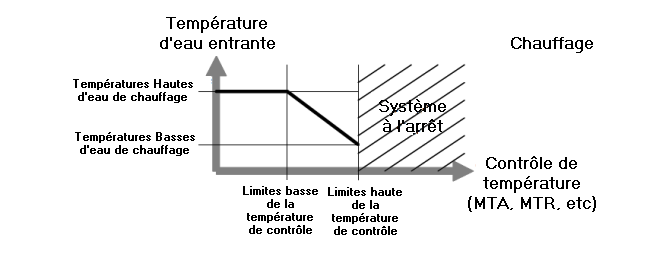

Ce planning définit la limite supérieure, uniquement en degrés Celsius, associée au contrôle de température d’un plancher chauffant à flux constant. Les températures de l’eau et de contrôle associées au chauffage sont représentées par une fonction linéaire qui détermine la température de l’eau transportée vers le plancher chauffant. La température de contrôle actuelle (voir le champ Type de Contrôle de Température ci-dessus) est comparée aux deux limites (inférieure et supérieure).

Si la température de contrôle est supérieure à la limite haute, le système s’arrête et le débit massique de l’eau est défini sur une valeur nulle.

Si la température de contrôle est inférieure à la limite basse, le débit d’entrée est défini sur la limite haute de température.

Si la température de contrôle est comprise entre la limite haute et la limite basse, le débit d’entrée de l’eau est interpolé de manière linéaire entre les deux limites de température de l’eau.

Planning des Températures Basses d’Eau de Chauffage

Ce planning définit la limite de température inférieure, uniquement en degrés Celsius, associée au contrôle de température d’un plancher chauffant à flux constant. Pour en savoir plus sur ce paramétrage, voir le champ Planning des Températures Hautes d’Eau de Chauffage.

Planning des Températures de Contrôle Hautes de Chauffage

Ce planning définit la limite de contrôle supérieure, uniquement en degrés Celsius, associée au contrôle de température d’un plancher chauffant à flux constant. Pour en savoir plus sur ce paramétrage, voir le champ Planning des Températures Hautes d’Eau de Chauffage.

Planning des Températures de Contrôle Basses de Chauffage

Ce planning définit la limite de température de contrôle inférieure, uniquement en degrés Celsius, associée au contrôle de température d’un plancher chauffant à flux constant. Pour en savoir plus sur ce paramétrage, voir le champ Planning des Températures Hautes d’Eau de Chauffage.

FONCTIONNEMENT

Planning de Disponibilité

Ce planning indique les intervalles durant lesquels le composant peut fonctionner. Une valeur supérieure à 0 (en général, la valeur « 1 » est utilisée) indique que l’unité est disponible et peut fonctionner pendant l’intervalle. Une valeur inférieure ou égale à 0 (en général, la valeur « 0 » est utilisée) indique que l’unité n’est pas disponible et doit être arrêtée pendant l’intervalle.
