Écran d’édition

Onglet Affichage de la boîte de dialogue Options du modèle.

Montrer libellés de zone

Sélectionnez cette option pour afficher le nom de chaque zone sur l’écran d’édition au niveau du bloc. Les libellés de zone sont affichés par défaut.

L’ajustement inclut le dessin importé

Sélectionnez cette option pour que le dessin importé soit inclus dans le calcul d’extension du modèle au niveau site et bâtiment lorsque la commande Ajuster la vue est exécutée et lorsque l’écran est actualisé de manière interne dans DesignBuilder.

Afficher le dessin importé au niveau zone et surface

Sélectionnez cette option pour afficher le dessin importé au niveau zone et surface. L’option est désactivée par défaut par souci de clarté, mais vous pouvez l’activer à l’ouverture du dessin au niveau surface afin de vous aider à placer les fenêtres, les portes, etc.

Afficher les équipements d’ombrage

Sélectionnez cette option pour afficher les équipements d’ombrage lorsque vous êtes sur l’écran d’édition. Les équipements d’ombrage sont affichés par défaut.

Montrer les fenêtres

Vous pouvez accélérer l’affichage dans l’écran d’édition en désactivant l’affichage des fenêtres. Les fenêtres sont affichées par défaut.

Teinte des zones au niveau du bloc

Une teinte peut être appliquée aux planchers de la zone à l’aide des options suivantes :

•	1-Prédéfinition d’Activité : des teintes sont appliquées aux planchers de la zone en fonction de la définition de l’option Prédéfinition d’Activité, ce qui permet d’identifier facilement les différentes zones du bloc.

•	2-Prédéfinition CVC : une teinte est appliquée aux planchers de la zone en fonction de la définition de l’option Prédéfinition CVC, de manière à afficher la distribution des systèmes CVC dans le bloc.

•

3-Aucun

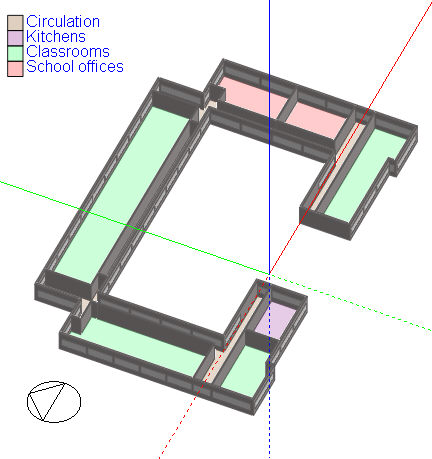

L’image ci-dessous représente l’application d’une teinte par Prédéfinition d’Activité.
