Le tableau récapitulatif de conception de la climatisation présente les options d'affichage des résultats suivants :
• | 1-Zones - Le dimensionnement de climatisation de chaque zone, leur débits d'air associé et autre données relatives |
• | 2-Total Bâtiment - l'ensemble de la charge du bâtiment au moment de la plus grande charge de climatisation. |
Zones

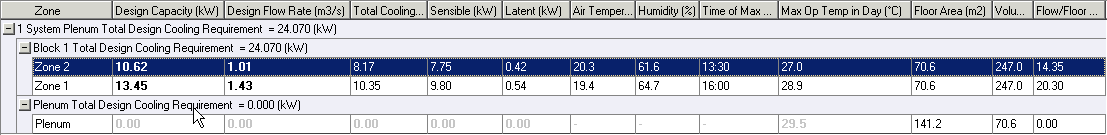

L’écran Résumé 1-Zones affiche les charges de climatisation de conception et les taux de flux d’air de chaque zone, ainsi que les autres données associées.
• | Puissance de dimensionnement, indiquée en gras, désigne la valeur maximale de la charge de refroidissement totale et de refroidissement sensible multipliée par le facteur de dimensionnement pour fournir le dimensionnement de climatisation de l’équipement. Cette valeur est consignée dans les données du modèle de puissance de climatisation dans l’onglet CVC, si l’option du modèle appropriée de dimensionnement des installations est active. |
• | Débit pour dimensionnement Indiqué en gras, désigne le débit de flux d’air requis pour fournir la charge de climatisation sensible à l’aide de la température de dimensionnement soufflée et de la température d’air de la zone au moment de la charge maximale multipliée par le facteur de dimensionnement. |
• | Charge totale de refroidissement désigne les charges totales sensible et latente maximales de la zone, au moment de la charge maximale de refroidissement sensible. Si la charge latente est négative, elle n’est pas prise en compte dans ce cas et la charge totale de refroidissement est la même que la charge sensible. |
• | Température d’air désigne la température de l’air de la zone au moment de la charge sensible maximale. |
• | Humidité désigne l’humidité (en %) de la zone au moment de la charge sensible maximale. |
• | Heure de la climatisation max désigne le moment où a lieu le refroidissement sensible maximal. |
• | Température Op Max du jour désigne la température opérative maximale de la zone (avec la fraction radiante de 0,5) sur l'ensemble du jour de conception, y compris les périodes où la zone peut être non conditionnée. |
• | Volume désigne le volume de la zone. |
• | Débit/Surface au sol (MBH/ft2 en unités IP) désigne le débit de dimensionnement divisé par la surface au sol de la zone. Il s’avère utile pour contrôler les taux de flux d’air calculés. |
Total bâtiment
L'écran résumé 2-Totaux Bâtiment présente l'ensemble de la charge du bâtiment au moment de la plus grande charge de climatisation
• | Charge Refroidissement Total Max de Conception, indiquée en gras, désigne la valeur maximale de la charge de refroidissement totale et de refroidissement sensible multipliée par le facteur de dimensionnement pour fournir le dimensionnement de climatisation de l’équipement. |
• | Horaire Charge Refroidissement Total Max de Conception, le moment ou le maximum de charge dans le bâtiment arrive. |
• | Charge Sensible Refroidissement, le total pour le bâtiment de la charge sensible de refroidissement au moment de la charge maximal de refroidissement est atteint. |
• | Charge Latente Refroidissement, le total pour le bâtiment de la charge latente de refroidissement au moment de la charge maximal de refroidissement est atteint. |
• | Charge Total Refroidissement, le total pour le bâtiment de la charge refroidissement au moment de la charge maximal de refroidissement est atteint. |
Conseil : Utilisez la commande Exporter pour exporter ces données au format feuille de données
|
