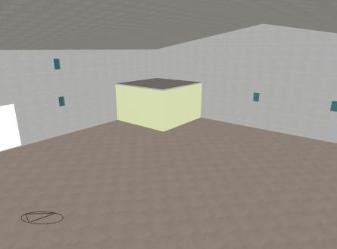

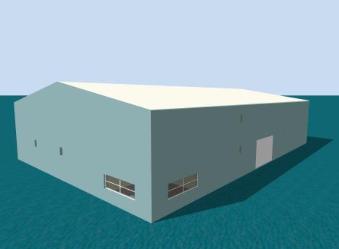

Il est parfois nécessaire de créer une petite zone supplémentaire dans un espace plus grand (comme par exemple un entrepôt avec des bureaux). Ce tutoriel explique comment paramétrer un modèle simple à 2 zones, tel qu'illustré sur les images ci-dessous, où une petite zone est localisée dans le coin supérieure d'un grand entrepôt.

Les étapes à suivre sont les suivantes :

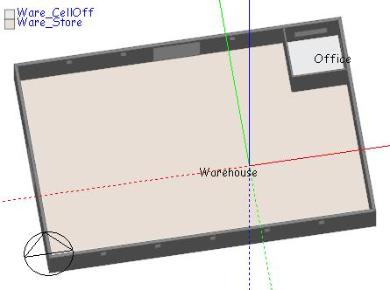

| 1. | Dessinez le bloc en contact avec le terrain, composé des 2 zones : le bureau et l'entrepôt. Le bloc doit avoir la même hauteur que la zone bureau, étant donné que la surface supérieure du bloc constituera le plafond du bureau. |
| 2. | Dessinez le bloc 1er étage, qui représente la partie supérieure de l'entrepôt. |

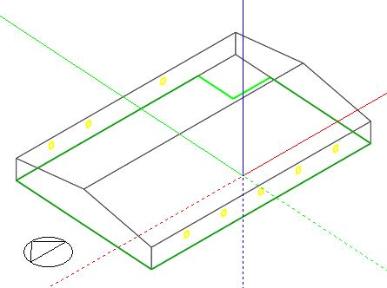

| 3. | Dessinez un trou au niveau du plancher du bloc 1er étage, pour connecter les zones supérieures et inférieures de l'entrepôt. La partie supérieure de l'entrepôt doit ressembler plus ou moins à l'image ci-dessous. Les lignes vertes délimitant le trou vers la partie inférieure. |

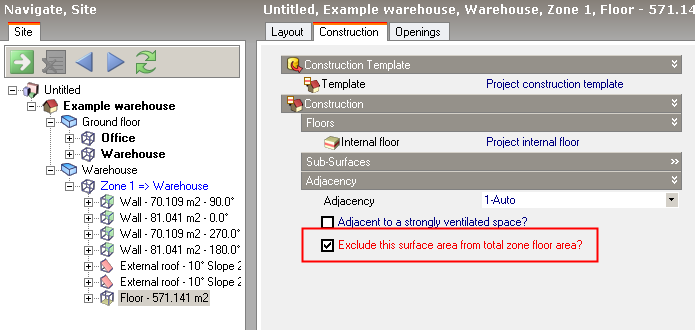

| 5. | Le plancher, se situant au dessus de la zone bureau, ne doit pas être comptabilisée dans les surfaces de plancher. Pour cela sélectionnez l'option Exclure cette surface du total des surfaces de la zone. Cette étape pour permet de ne pas compter cette aire de plancher dans le total pour les certifications comme la RT2012. Cette étape n'est toutefois pas forcément utile pour les simulations EnergyPlus. |
Remarque : Si vous excluez une surface qui contient des liens vers des surfaces externes aussi bien qu'interne, ces surfaces externes ne seront pas soustraites à la surface de la zone.
Le bâtiment projet est maintenant constitué de 2 zones - un bureau et un entrepôt. Ce modèle est disponible dans la bibliothèque d'exemple de DesignBuilder.
|
