EnergyPlus

Vous pouvez sélectionner la version d’EnergyPlus à utiliser dans vos simulations. Ceci peut être fort utile pour choisir une version DOE spécifique ou lorsque une nouvelle version d’EnergyPlus devient disponible, proposant de nouvelles fonctions ou apportant des solutions aux problèmes existant.

Vous devriez normalement sélectionner l'option DLL recommandée car elle est mieux intégrée à DesignBuilder et offre un suivi de progression des calculs.

•	DLL – Option par défaut, utilise la version interne d’EnergyPLus fournie avec le programme, offrant un retour visuel de progression et permettant une interaction avec l’ordinateur pendant les simulations.

Ou bien vous pouvez sélectionner une version exécutable d’EnergyPlus proposée par le DOE. Si vous voulez exporter des données IDF afin des les utiliser à l'extérieur de DesignBuilder, vous devriez sélectionner le DOE approprié afin d’éviter les problèmes d’incompatibilitiés.

Remarque: La version d’EnergyPlus sélectionnée est utilisée à la fois pour les simulations de DesignBuilder et pour déterminer la version des fichiers IDF exportés pour utilisation hors DesignBuilder.

Si vous sélectionnez une version exécutable (interne ou DOE) quatre options modifient la façon dont est lancé le programme:

•	1- Exécutable (minimisé) – Lance l’exécutable invisiblement, vous allez seulement voir une fenêtre minimisée sur la barre des tâches mais aucune dans la fenêtre de commande d’EnergyPlus.

•	3- Exécutable (débug) – Lance l’exécutable en affichant l’écran de sortie d’ÉnergyPlus dans une fenêtre de commande et se met en pause après une simulation. Destiné aux utilisateurs experts d’EnergyPlus qui voudraient voir l’état mémoire (stack dump) du programme suite à un crash.

•

4- Exécutable (EP-Launch) – Lance le programme EP-Launch fourni par le DOE, attend qu’il s’arrête avant de charger les résultats. Cette option est appropriée si vous avez sélectionné une version d’exécutable EnergyPlus fourni par le DOE. Cette option est utile pour faire rapidement des petits changements dans le fichier de donnée IDF avant la simulation. Tout changement effectués dans le fichier IDF avec EP-Launch sera inclus dans la simulation mais ne sera pas sauvegardé pour les futures simulations.

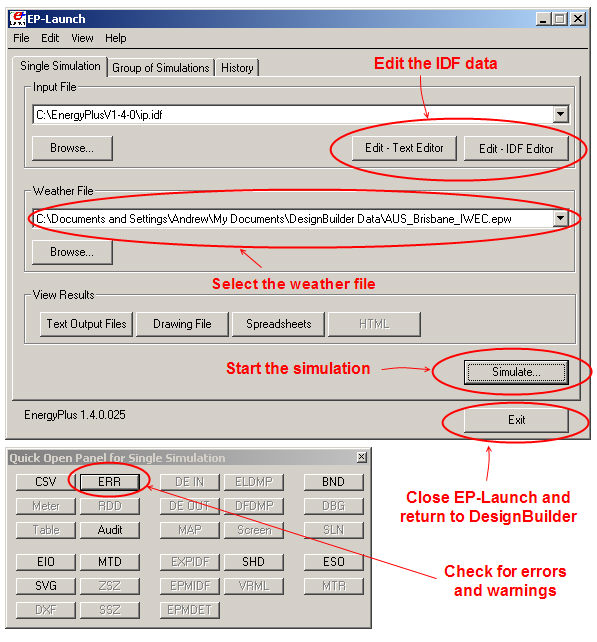

L’impression d’écran ci-dessous présente l’utilisation d’EP-Launch à travers DesignBuilder, contrôlant les simulations d’ErnergyPlus.

Remarque 1 : Si vous utilisez cette méthode, vous devez spécifier le fichier météo manuellement.

Remarque 2 : Tout changement apporté dans le fichier de donnée IDF, que ce soit par l’éditeur IDF ou un éditeur de texte seront enregistrés dans un fichier appelé ip.inp dans le dossier EnergyPlus. Ce fichier écrasera le fichier de la simulation précédente. Si vous souhaitez conserver les changements apportés dans le fichier IDF, utilisez l’option d’export située dans le menu Fichier pour éditer et lancer vos simulations à l’extérieur de DesignBuilder.

Remarque 3 : Pour utiliser EnergyPlus sans passer par DesignBuilder, aller dans le dossier Fichier>Exportation>Export d’EnergyPlus fichier IDF>Option de simulation afin de générer le fichier idf. Ouvrir le fichier en utilisant EP-Launch à l’extérieur de DesignBuilder.

Lors de l’utilisation de la version exécutable DOE d'EnergyPlus il faut également préciser le répertoire où l’exécutable est installé. Il est possible de rechercher les installations DOE avec un scan du disque. Pour ce faire cliquer sur le lien d’aide dans le panneau d’information et d’aide.Lors de l’utilisation d’une option autre que celle par défaut (DLL) les fichiers EnergyPlus nécessaire sont téléchargés écrasant les fichiers des précédentes simulations.

Remarque: Si vous souhaitez installer une différente version DLL d’EnergyPlus que celle recommandée, il faut posséder les droits administrateurs de l’ordinateur.

DesignBuilder est un distributeur licencié d’EnergyPlus. Toute version d’EnergyPlus fournis par DesignBuilder ont été compilé par le DOE

Vous pouvez contrôler le nombre de tâches simultanée qui peuvent tourner sur EnergyPlus. Par défaut cette valeur est à 1. Dans les cas ou vous souhaitez avoir plus d'une tâche simultanément en calcul, vous pouvez modifier cette valeur, mais vous risquer de voire votre ordinateur tourner plus lentement.

Vous pouvez générer des fichiers ESO contenant les résultats de la conception de chauffage, de la conception de climatisation et des simulations. Ces fichiers peuvent être chargés par la suite en utilisant Fichier>Charger fichier de résultats dans le menu d’option, seulement si le modèle n’a pas subit des modifications trop importantes.

2.	S’il y a eu des modifications dans le fichier et que vous avez lancé des simulations d’EnergyPlus par la suite, il devrait être possible de charger les résultats dans DesignBuilder si les noms de zones ou leurs surfaces n’ont pas subit de modifications.

3.	Il est impossible de lire des fichiers ESO qui ont été générés par des fichiers IDF écrit à la main (ou par un autre logiciel) car les références de zones et surfaces ne seront pas les mêmes.

4.	Les résultats doivent être chargés dans les écrans correspondants. Il est impossible, par exemple, de chargé des résultats de conception de chauffage dans la fenêtre de simulation.

5.	Pour être en mesure de charger des résultats de simulation, ces derniers doivent avoir été générés en utilisant la même période de simulation et la même intervalleque celle spécifiée dans la fenêtre des Options de simulation.

Si vous choisissez d’enregistrer les résultats de simulation ESO il est possible de sélectionner les options de demander le nom du fichier et chargement automatique depuis fichier ESO.

Dites à DesignBuilder si vous souhaitez renseigner le nom du fichier après chaque simulation. Si vous choisissez de ne pas renseigner le nom, DesignBuilder généra automatiquement un nom en se basant sur le nom du fichier dsb, le type de calcul, la description du calcul et la date. Le fichier est placé par la suite dans le répertoire EnergyPlus. Si vous choisissez de renseigner le nom de fichier, vous choisissez également l’endroit d’enregistrement sur l’ordinateur.

Choisissez cette option pour faire le chargement automatique du fichier de résultat ESO à la fin des simulations. Si vous recevez un avertissement que le fichier ESO contiendra beaucoup de donnée et que le programme risque de s’interrompe en chargeant les résultats, il est possible de désélectionner cette option et de recharger le fichier ESO par la suite. Il est normalement possible de charger les très gros fichiers ESO après un redémarrage de DesignBuilder suite à une simulation. Ceci peut être une façon pratique d’éviter l’arrêt du logiciel du à une trop grosse génération de donnée. Vous pouvez aussi souhaiter désélectionner cette option pour ne pas attendre après le chargement des résultats à la fin des simulations.

Cette option n’est valable que pour les résultats de simulation et non pas ceux de conception de chauffage/climatisation.

Demander l'affichage des alertes supplémentaires créer la ligne de commande suivante:

Cette option est pour les utilisateurs expérimentés qui comprennent les messages d'alertes complémentaires générés.

•	2-Basique - affichage des commentaires et indentations pour les objets requis seulement, qui font référence au modèle DesignBuilder dans le fichier IDF.

•

3-Compressé - Le fichier IDF est complètement compressé. Choisissez cette option si vous avez un très gros modèle et que vous souhaitez réduire le fichier IDF. Lorsque le fichier IDF est plus gros que 10MB, DesignBuilder est incapable de générer un tel fichier. Si cela arrive lorsque vous êtes sur l'option 1-Complet ou 2-Basique, DesignBuilder tentera de régénérer le fichier IDF en utilisant l'option 3-Compressé afin de réduire la demande de mémoire. Si vous remarquez que le fichier IDF est généré deux fois avant vos simulations il est possible d'accélérer le processus en sélectionnant cette option, ce qui vous assura que le fichier IDF ne sera générer qu'une seule fois par simulation.

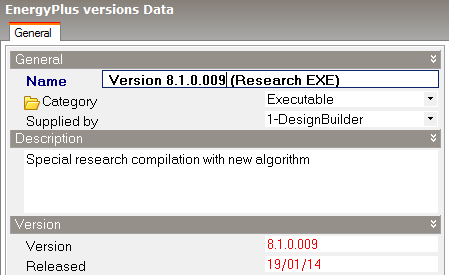

If you have compiled a special version of EnergyPlus you can use it to run simulations from within DesignBuilder by following the instructions below. Note that the custom version must be based on one of the versions supported by DesignBuilder and ideally the default version. The instructions are easiest if the version number of your custom compilation is the exactly the same as that of a version that is supported by DesignBuilder.

3.	This downloads and installs the appropriate standard version of EnergyPlus from the DesignBuilder servers to the DesignBuilder EnergyPlus folder (if it hasn't already been downloaded).

4.	Copy your custom EnergyPlus.exe (and Eplus+.idd if this has changed) to the DesignBuilder EnergyPlus folder overwriting the standard the files downloaded by DesignBuilder.

1.	Follow instructions 1-3 above selecting the standard version most similar to your custom version. This ensures that all standard files are installed ready to be overwritten with custom files.
