Contrôle du flux d'air par fenêtres

Sommaire  Précédent  Suivant

Onglet Ouvertures des données du modèle, sous len-tête Vitrage externe.



Les fenêtres à flux d’air peuvent être modélisées via l’option correspondante de l’onglet Ouvertures. Cette option a notamment vocation à définir le mécanisme de contrôle des fenêtres pour lesquelles de l’air forcé circule entre les couches adjacentes de verre. Ces fenêtres sont des « fenêtres à flux d’air ». On les appelle également les « fenêtres à extraction de chaleur » ou « fenêtres de climatisation ».



Une application courante est utilisée pour réduire la charge de la zone via l’évacuation de l’air intérieur par la fenêtre. Durant la saison de refroidissement, une portion de la chaleur solaire absorbée par le verre de la fenêtre est récupérée, puis expulsée. Durant la saison de réchauffement, la fenêtre est réchauffée par réduction de perte de chaleur. Parallèlement, le confort thermique est amélioré. Ceci s’explique par le fait que la surface intérieure de la fenêtre est généralement plus fraîche en été, et plus chaude en hiver.

Restrictions

Les fenêtres doivent être pourvues de deux ou trois couches de verre (double ou triple vitrage). Pour ce qui est du triple vitrage, le flux dair circule en principe entre les deux couches internes de verre.
La configuration est erronée si le gaz contenu dans lespace réservé au flux dair nest pas de lair.
Si une fenêtre à flux dair présente un store inter-vitre, le gaz contenu dans lespace sur lun des côtés doit être de lair.



La variable de sortie de surface Transfert de chaleur convectif de la lame de gaz de la fenêtre indique la quantité de chaleur récupérée (ou perdue) par le flux d’air de l’espace.

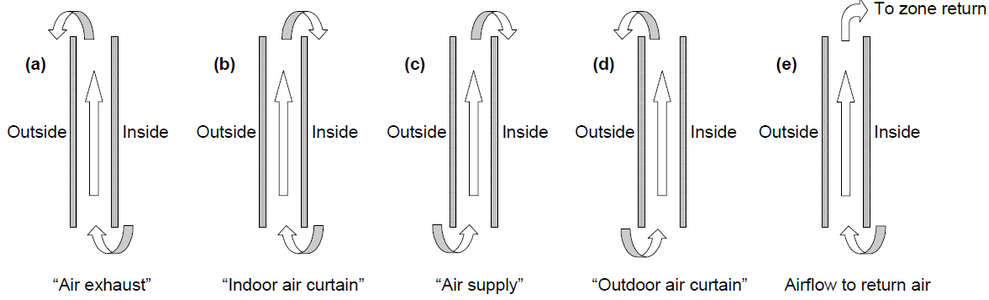

AirflowControlWindowConfigurations



Configurations du flux d’air de l’espace des fenêtres à flux d’air :

(a) Fenêtre dextraction dair : Source du flux dair = 1-Air intérieur, Destination du flux dair = 2-Air extérieur

(b) Fenêtre avec rideau intérieur : Source du flux dair = 1-Air intérieur, Destination du flux dair = 1-Air intérieur

(c) Fenêtre dentrée dair : Source du flux dair = 2-Air extérieur, Destination du flux dair = 1-Air intérieur

(d) Fenêtre avec rideau extérieur : Source du flux dair = 2-Air extérieur, Destination du flux dair = 2-Air extérieur

(e) Flux dair vers reprise de ventilation mécanique : Source du flux dair = 1-Air intérieur, Destination du flux dair = 3-Air extrait



Basé sur « Active facades » (Façades actives), Version no. 1, Belgian Building Research Institute, juin 2002.

Contrôle de flux dair

Sélectionnez cette option pour inclure le contrôle du flux d’air pour les fenêtres externes.

Source du flux dair

La source du flux d’air contenu dans l’espace. Les options sont les suivantes :

1-Air intérieur : lair intérieur de la zone de fenêtre circule à travers la fenêtre.
2-Air extérieur : lair extérieur circule à travers la fenêtre.

Destination du flux dair

Direction empruntée par l’air qui a circulé à travers la fenêtre. Les options sont les suivantes :

1-Air intérieur : lair de lespace se dirige vers lair intérieur de la zone de la fenêtre.
2-Air extérieur : lair de lespace se dirige vers lair extérieur.
3-Air extrait : lair de lespace se dirige vers lair extrait de la zone de la fenêtre. Cette sélection est possible uniquement lors la source du flux dair est 1-Air intérieur. Si le flux dair extrait est nul, lair de lespace se dirige vers lair intérieur de la zone de la fenêtre. Si la somme des flux dair des espaces de lensemble des fenêtres dune zone présentant une sélection de destination du flux dair = 3-Air extrait est supérieure au flux dair extrait, la différence entre cette somme et le flux dair extrait est dirigée vers lair extérieur.

Le diagramme ci-dessus représente les combinaisons possibles de sources et de destinations de flux dair. Les combinaisons source-destination de flux dair possibles sont les suivantes :

Air intérieur vers air extérieur
Air intérieur vers air intérieur
Air intérieur vers air extrait
Air extérieur vers air intérieur
Air extérieur vers air extérieur

Débit maximal

Valeur maximale du flux d’air (en m3/s par m de largeur de vitrage ou en m3/min-pied). Cette valeur est généralement comprise entre 0.006 et 0.009 m3/s-m. Ce flux d’air peut être modulé via le Planning du multiplicateur de flux d’air (voir ci-dessous).

L’énergie de ventilation utilisée pour le déplacement de l’air dans l’espace, généralement minime, est ignorée.

Planning du multiplicateur du débit dair

Le nom d’un planning comportant des valeurs comprises entre 0.0 et 1.0. La valeur de l’intervalle du flux d’air correspond au produit du champ Débit maximal par la valeur du planning.
