Unité de Distribution d'Air VAV avec Réchauffage et Ventilateur Vitesse Variable

Cet élément est une unité terminale de production d'air, constituée d'un ventilateur à vitesse variable et d'une batterie chaude montés en série. Généralement, ces unités sont utilisées dans les systèmes de distribution d'air sous plancher (DASP), où l'air est diffusé à faible pression statique au travers d'un plénum sous plancher. Le ventilateur contrôle le débit d'air conditionné fourni à l'espace. Lorsque le ventilateur est à l'arrêt, la pression du plénum dirige le débit minimal d'air vers l'unité terminale. En refroidissement maximal, le ventilateur fonctionne à vitesse maximale. En chauffage maximal, le ventilateur fonctionne à son débit maximal de chauffage (généralement inférieur à son débit maximal de refroidissement). Cette unité peut donc fournir deux débits maximum différents (un pour le chauffage, un autre pour le refroidissement).

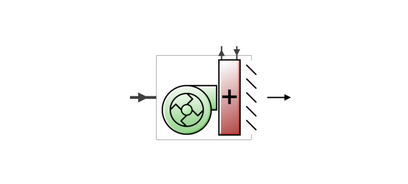

Lors du refroidissement, la modulation de la vitesse du ventilateur permet de contrôler le débit fourni. Lors du chauffage, l'unité, dans un premier temps, fournit (idéalement) la charge requise en modulant la production de la batterie chaude, tout en maintenant un débit d'air minimum (ventilateur à l'arrêt). Si cet effort s'avère insuffisant, le ventilateur démarre ; il fournit des débits variables, pouvant atteindre le débit maximal de chauffage. Dans EnergyPlus, l'unité est modélisée en tant que composant complexe, comprenant un ventilateur à vitesse variable et une batterie chaude, montés en série dans le flux d'air. Le ventilateur est installé devant la batterie (en amont du système).

Le type de la batterie chaude peut être défini sur 1-Eau, 2-Electrique ou 3-Gaz.

Remarque : l'option de ventilateur d'extraction d'une CTA associée aux unités terminales VAV équipées d'une unité de distribution d'air avec ventilateur à vitesse variable et batterie de préchauffage doit être désactivée.

DEBIT D'AIR

Débit d'Air Maximum en Refroidissement

Débit volumique maximal de l'air circulant dans l'unité, exprimé en m3/s, lorsque le refroidissement est requis par le thermostat. Normalement, cette valeur est égale au débit volumique maximal du ventilateur de l'unité.

Débit d'Air Maximum en Chauffage

Débit volumique maximal de l'air circulant dans l'unité, exprimé en m3/s, lorsque le chauffage est requis par le thermostat.

Fraction du Débit d'Air Minimum

Ce champ indique le débit minimal d'air fourni à la zone en tant que fraction du débit maximal d'air, au cours du fonctionnement du système. Pour cette unité, il s'agit du débit fourni lorsque le ventilateur est à l'arrêt.

BATTERIE CHAUDE

Cette section est visible uniquement si le type du sous-composant batterie chaude est défini sur 1-Eau.

Débit Maximal Eau Chaude

Débit volumique maximal de l'eau chaude (en m3/s) circulant dans la batterie chaude de l'unité (en cas de sélection d'une batterie à eau ). Ce champ peut être autodimensionné.

Débit Minimal Eau Chaude

Débit volumique minimal de l'eau chaude (en m3/s) circulant dans la batterie chaude de l'unité (en cas de sélection d'une batterie à eau). Ce champ peut être autodimensionné.

FONCTIONNEMENT

Planning de Disponibilité

Ce planning détermine la disponibilité de l'unité au cours des intervalles de la simulation. Une valeur supérieure à 0 (en général, la valeur « 1 » est utilisée) indique que l'unité peut fonctionner pendant l'intervalle considéré. Une valeur inférieure ou égale à 0 (en général, la valeur « 0 » est utilisée) indique que l'unité doit être arrêtée pendant l'intervalle considéré

AVANCE

Tolérance de Convergence du Chauffage

Tolérance de contrôle associée à la production de chauffage de la batterie. La production de l'unité est ajustée en fonction de la demande de la zone. Pour définir une production spécifique, le modèle doit faire l'objet d'une inversion numérique. La tolérance de convergence correspond à la tolérance d'erreur prévue pour l'arrêt de la procédure d'inversion numérique. Elle correspond à la fraction suivante :
