Diviser un bloc à l'aide de l'outil de Coupe

Sommaire  Précédent  Suivant

divideblock_icon



Les blocs peuvent être coupés à l'aide de l'outil de coupe. Les blocs sont alors divisés suivant un plan qui est défini selon l'une des deux méthodes suivantes :



1-Dessiner plan - vous définissez le plan en cliquant sur trois points.
2-Sélectionner plan - vous définissez le plan en sélectionnant un plan existant du bâtiment modélisé.



MÉTHODE DE DESSIN DE PLAN

La méthode de coupe Dessiner plan implique de dessiner deux lignes qui définiront le plan.

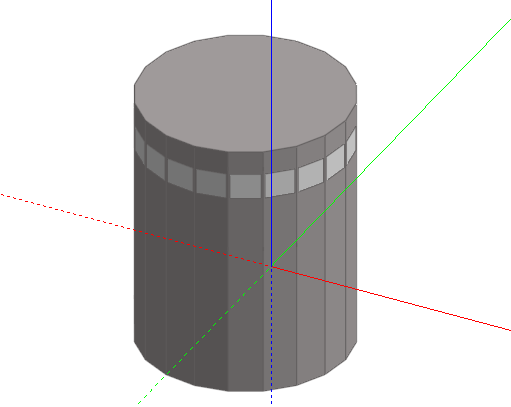

Par exemple pour couper un toit incliné pour s'adapter à une tour :



divideblock_1





En raison de la relative complexité des formes géométriques, il est conseillé d'utiliser un bloc de contours afin de générer la forme intermédiaire puis de le convertir en bloc de bâtiment une fois terminé le processus d'élaboration de la forme.

Cliquez sur l'outil Ajouter nouveau bloc, sélectionnez 2-Bloc de contours comme type de bloc, choisissez la forme de périmètre sur 1-polygone et la Hauteur à celle de la tour, puis tracez un périmètre classique pour extrusion verticale le long de la tour cylindrique.

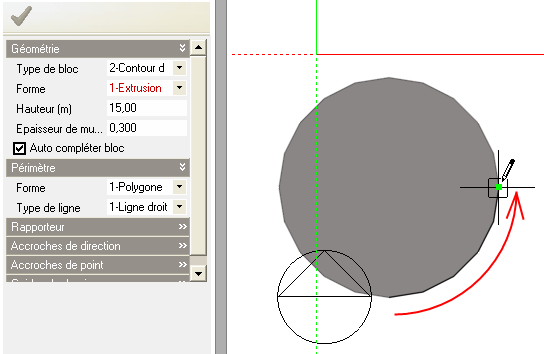

Pour tracer la ligne du périmètre le long de celle de la base de la tour, il est plus facile de fixer la vue en "Plan", cliquez sur le plan du sol et pressez sur SHIFT pour verrouiller ce plan en plan de référence avant de placer le premier point du périmètre de base :



divideblock_2_4





Au cours du tracé du périmètre d'une accroche d'extrémité à l'autre, il peut être utile de désactiver les accroches de direction ainsi que les Guides de dessin pour éviter qu'ils n' interfèrent avec le accroches de points.

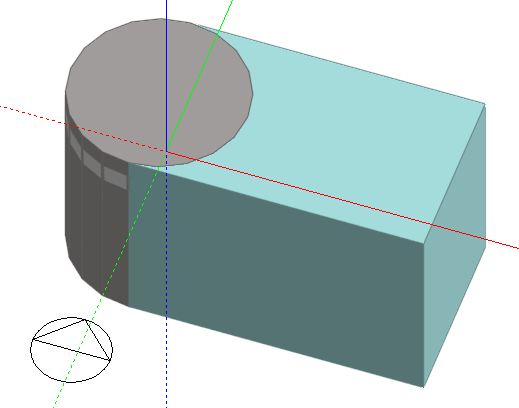

Terminez le périmètre et l'étirer verticalement vers le haut :



divideblock_3



Cliquez sur le bloc de contours pour le sélectionner, puis cliquer sur l'outil "Couper bloc" et assurez-vous que la "Méthode de coupe" est bien sur 1-Dessiner plan dans le panneau des Options de dessin.

Activez le Rapporteur et déplacez le curseur sur la face "pignon" du bloc sélectionné.

La surface se singularisera en couleur pour montrer qu'elle est devenue le plan actif de référence pour le dessin.

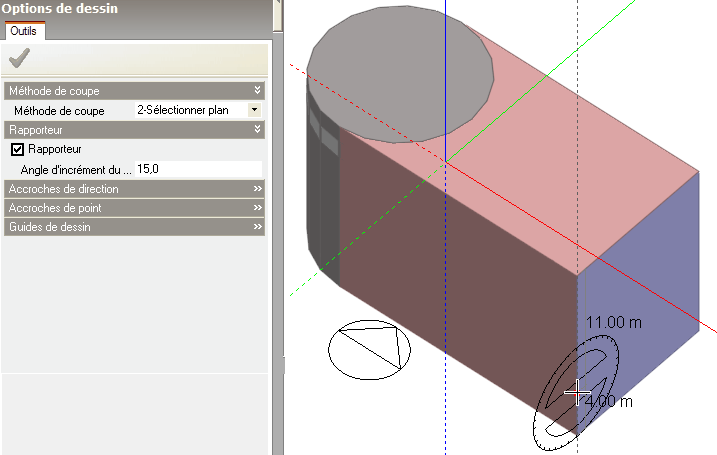

Pressez sur SHIFT pour verrouiller ce plan puis placez le curseur sur le bord gauche (en utilisant l'accroche d'arête), à la hauteur désirée depuis la base du bloc (4 m par exemple) :



divideblock_4_4

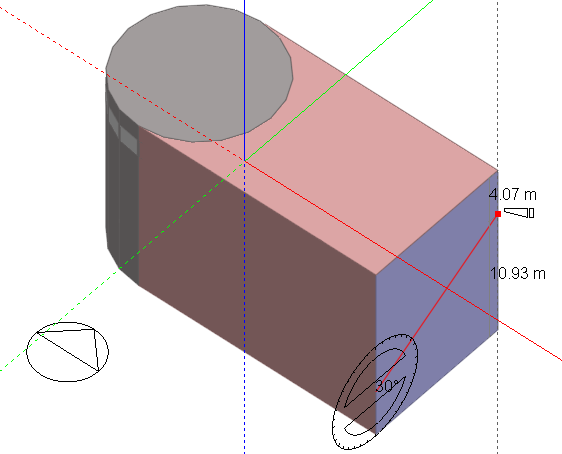

Cliquez pour placer le point de départ de la première droite du plan de coupe, puis placer le point d'arrivée sur l'arête opposée en donnant à cette droite un angle de 30° (par exemple) avec l'horizontale :



divideblock_5



Faites pivoter le bloc de manière à faire apparaître la face arrière.



Déplacez le curseur de la souris sur cette face et quand elle se singularise en couleur pressez sur SHIFT pour verrouiller le plan de dessin.

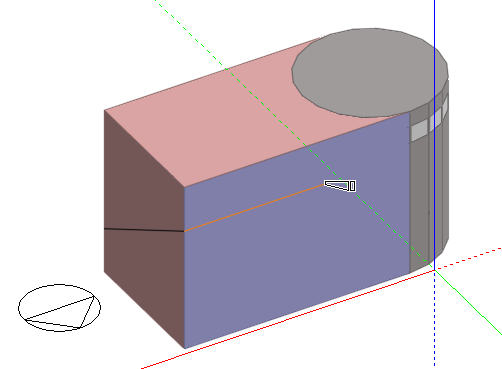

Tracer la seconde droite du plan de coupe en dessinant une parallèle au sol par accroche à l'axe des X :



divideblock_6





Cliquez pour terminer le plan de coupe.

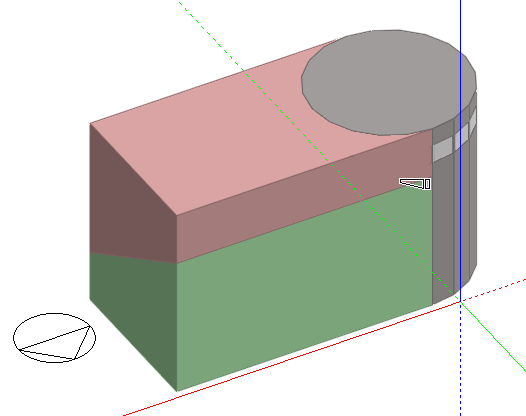

Les blocs résultants de la coupe seront affichés en rouge et vert, de part et d'autre du plan de coupe.

A ce stade la coupe peut être annulée en pressant ESC (Echap) ou en sélectionnant "Annuler couper" du menu clic droit.



divideblock_7

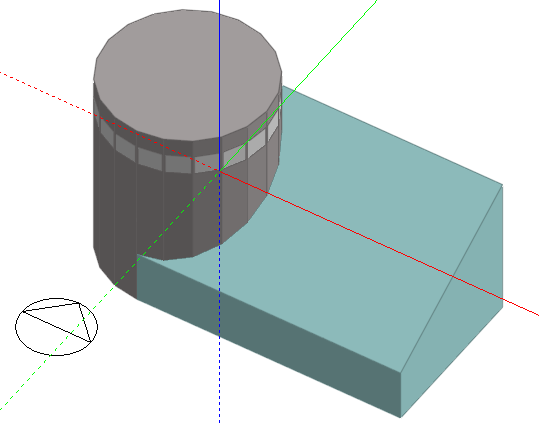

Cliquez à nouveau pour confirmer la coupe puis sélectionnez et supprimez le bloc qui n'est pas utile :





divideblock_8

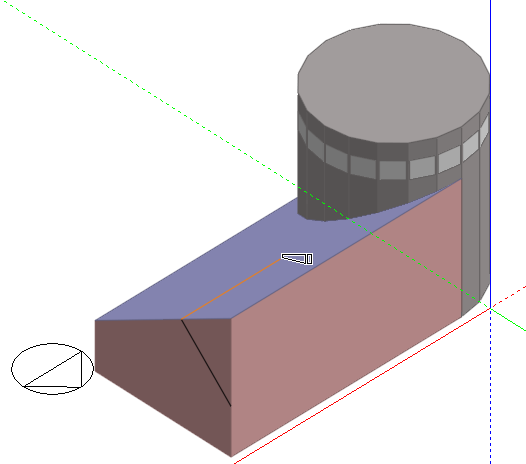

Procédez de la même manière pour générer la deuxième pente du toit. Il peut être nécessaire de désactiver les guides de dessin et les accroches de milieu pour éviter qu'ils n'interfèrent avec le rapporteur et les accroches d'arête :



divideblock_9

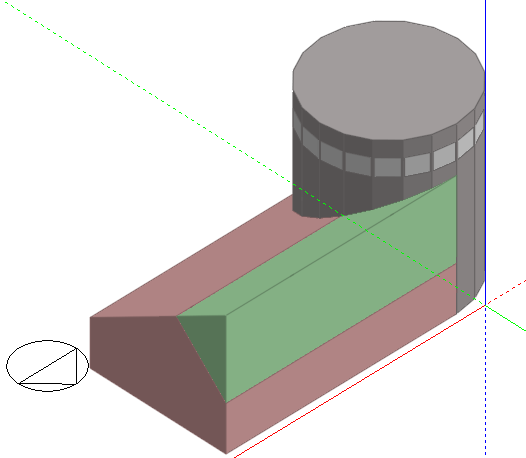

Cliquez pour générer le deuxième plan de coupe :



divideblock_10

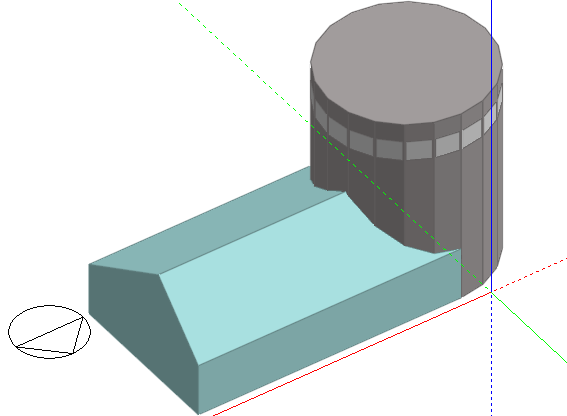

Cliquez une dernière fois pour confirmer la dernière coupe, puis sélectionnez et supprimez le bloc qui ne fait pas partie de la forme définitive :



divideblock_11

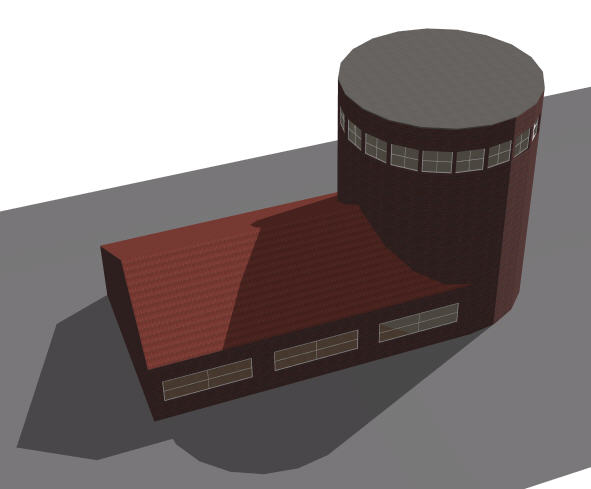

Le bloc de contours peut alors être sélectionné et converti en bloc de bâtiment pour finaliser l'immeuble :



divideblock_12



MÉTHODE DE SÉLECTION DE PLAN

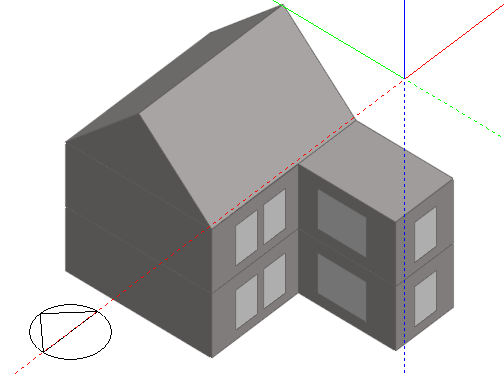

Cette méthode de coupe utilise un plan existant pour définir le plan de coupe. Elle peut être démontrée par la création de toit imbriqué :



divideblock_13





Cliquez sur l'outil "Ajouter nouveau bloc", sélectionnez 2-Bloc de contours comme type de bloc et sélectionnez le type de périmètre sur 1-polygone.

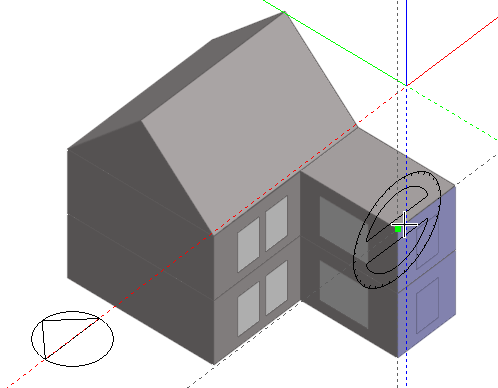

Activez le rapporteur et déplacez le curseur de la souris sur la façade verticale du bloc à couvrir (sans toit sur l'image précédente).

Quand le curseur est bien sur cette face (singularisation en couleur) pressez SHIFT pour verrouiller le plan de dessin et accrochez le rapporteur au sommet supérieur de cette face :



divideblock_14

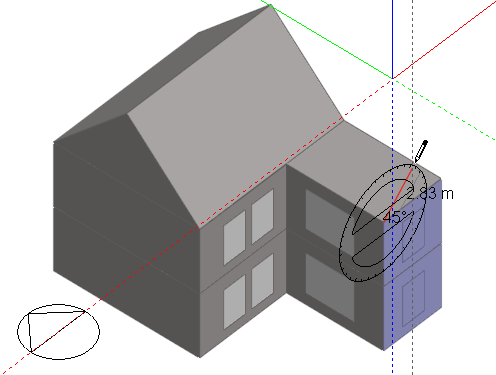

Tracez la première droite du périmètre à 45° par rapport à l'horizontal et déplacez le curseur jusqu'à intercepter le guide de dessin passant par le milieu de la façade. Cliquez pour marquer ce sommet :



divideblock_15

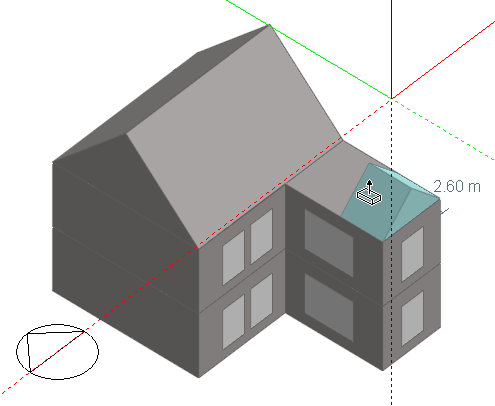

Déplacez ensuite le curseur pour accrocher l'autre extrémité de l'arête supérieure et ainsi terminer le périmètre :



divideblock_16

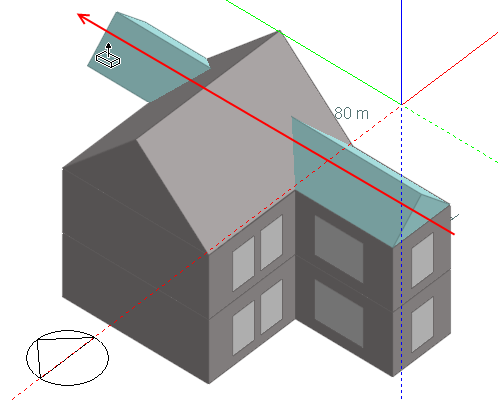

Tirez alors le périmètre du bloc de contours à travers tout le toit déjà existant et cliquez pour achever l'opération :



divideblock_17

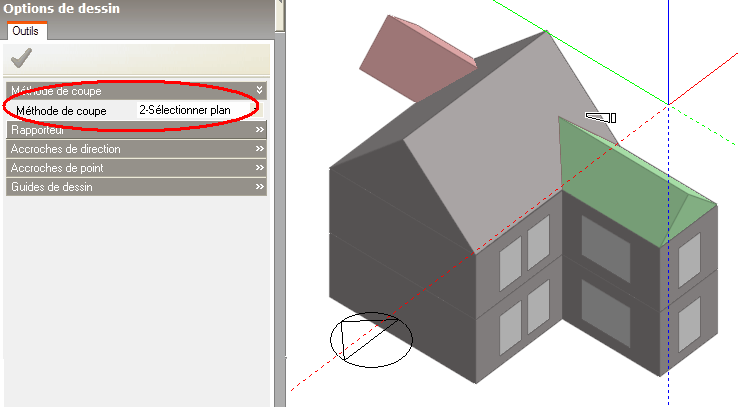

Sélectionnez le bloc de contours du nouveau toit et cliquez sur l'outil "Couper bloc", en s'assurant que la "Méthode de coupe" du panneau des Options de dessin est bien "Sélectionner un plan".

Puis cliquez sur la face avant du toit principal pour réaliser une coupe du nouveau toit selon cette pente de toit :



divideblock_18_4

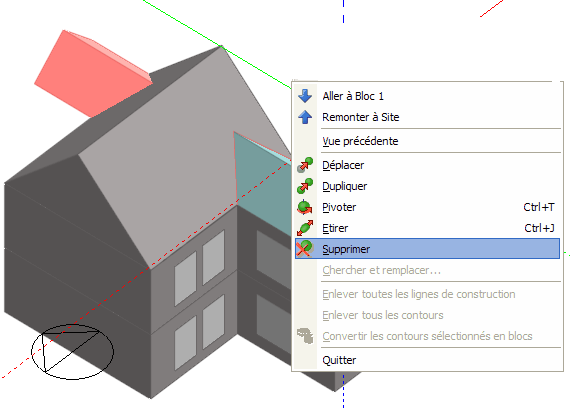

Cliquez à nouveau pour finaliser la coupe, puis sélectionnez la partie inutile du nouveau toit et la supprimer :



divideblock_19_4

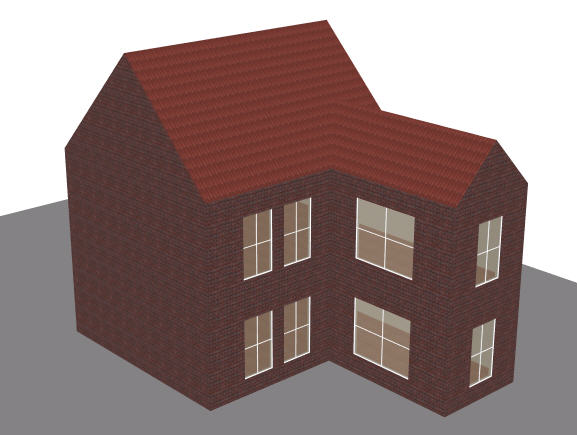

Sélectionnez le bloc du nouveau toit et cliquez sur "Convertir bloc de contours" pour le transformer en bloc de bâtiment et terminer le processus.



divideblock_21



Dans certains cas, les blocs de contours ainsi élaborés ne peuvent être convertis en blocs de bâtiment en raison de limitations géométriques.

Le bloc sera alors affiché en couleur sépia pour indiquer qu'il ne peut être converti.
