Blocs

Les Blocs sont des formes géométriques de base utilisées pour assembler un modèle DesignBuilder.

L'idée des blocs est de fournir des objets assez simples autour desquels on peut se mouvoir facilement en 3-D, comme en construisant une maquette de bâtiment avec des cubes de construction.

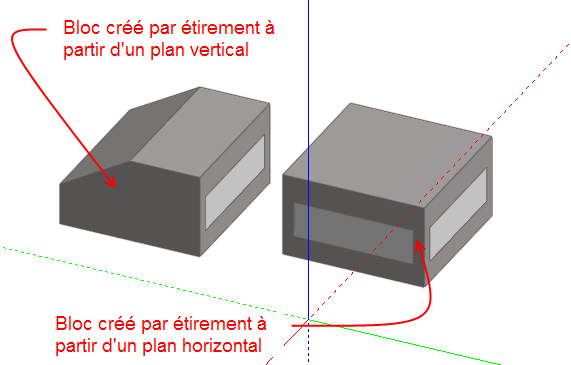

Les Blocs sont créés en dessinant des périmètres en 2-D sur des plans verticaux ou horizontaux et en étirant ces périmètres suivant des perpendiculaires au plan de base pour former des formes en 3-D.

Les blocs ne sont pas des objets figés et, une fois créés, peuvent facilement être modifiés en bougeant leurs surfaces par étirement ou en les coupant par des plans arbitraires.

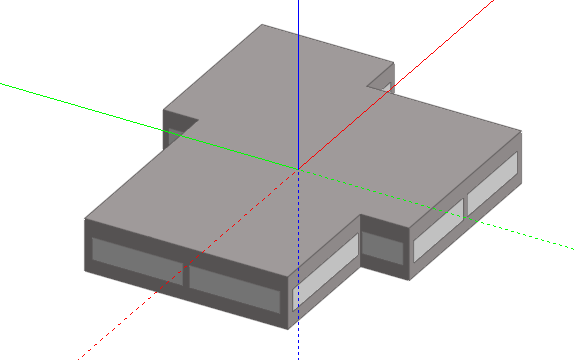

Typiquement, un étage complet de bâtiment pourra être représenté par un bloc.

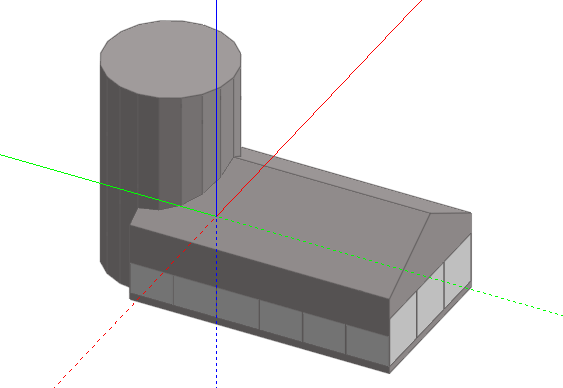

Le plan particulier d'un bâtiment se prêtera de lui-même à une division en blocs évidente :

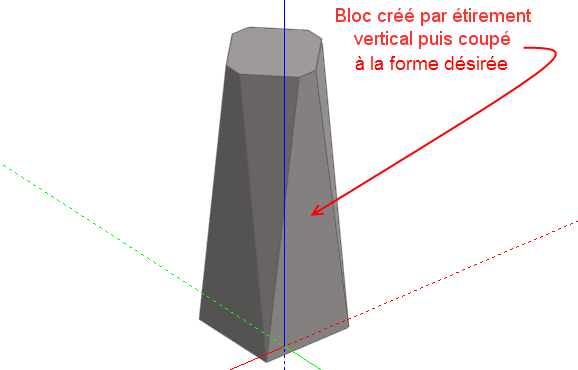

Le modèle d'un bâtiment entier peut ne former qu'un seul bloc :

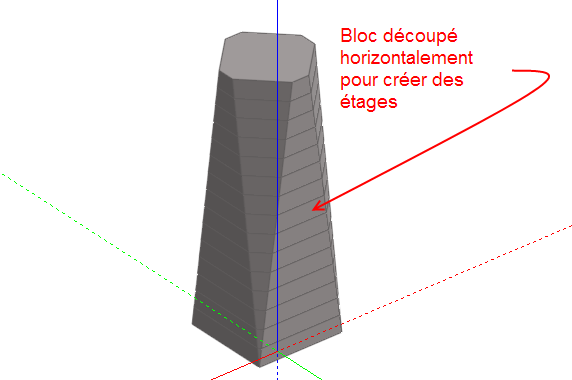

Pour ensuite être séparé en étages :

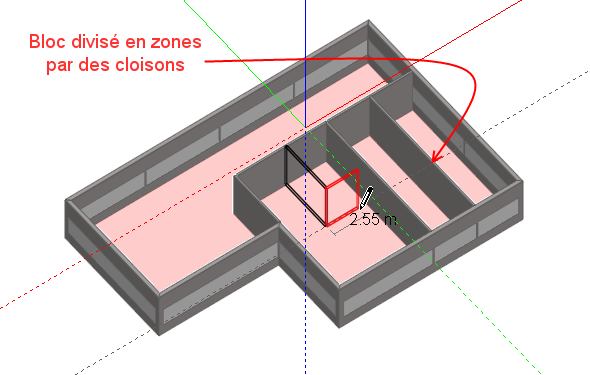

Une fois la géométrie générale du modèle adoptée sous forme de blocs, il est possible d'entrer dans un bloc et de le sub-diviser en un certain nombre de pièces ou zones par l'utilisation de cloisons :

Un bloc déjà sub-divisé par des cloisons internes peut encore être modifié par extension, coupure, rotation, etc . . .  Quand cela sera possible, la géométrie intérieure définie par les cloisons sera conservée.
