Élaborer des blocs et collecteurs solaires (niveau bâtiment)

Sommaire  Précédent  Suivant

Au niveau du bâtiment vous pouvez :

Ajouter des blocs - Blocs de bâtiment, blocs composants et blocs de contours.
Modifier des blocs à l'aide de plusieurs options d'éditions différentes.
Ajouter des collecteurs solaires - PV et thermique



La suite de cette page explique les différents types de blocs pouvant être ajoutés.

Les blocs sont les éléments de base utilisés pour créer un modèle DesignBuilder. Trois types de blocs peuvent être ajoutés au bâtiment :



les Blocs de bâtiment se composent d'éléments de construction comme des murs, des dalles de sol et des toits et peuvent être cloisonnés intérieurement pour former un certain nombre de zones
Les Blocs de contours sont utilisés pour aider à la création de formes géométriques avant de les transformer en blocs de bâtiment
Les Blocs composants sont utilisés pour créer des structures visuelles et d'ombrage ne contenant pas de zone



Tous les types de blocs sont créés au niveau bâtiment suivant la même méthode et sont dessinés en utilisant des périmètres qui sont ensuite étirés soit horizontalement, soit verticalement.



Ce chapitre décrit les différentes opérations à engager pour créer et composer des blocs au niveau bâtiment.

Pour créer ou composer un bloc, il faut d'abord aller au niveau bâtiment.

Ceci se fait en cliquant sur le titre du bâtiment dans le navigateur ou, si vous êtes au niveau site et que vous désirez remanier un bâtiment existant, double-cliquez sur le bâtiment lui-même dans l'écran d'édition.

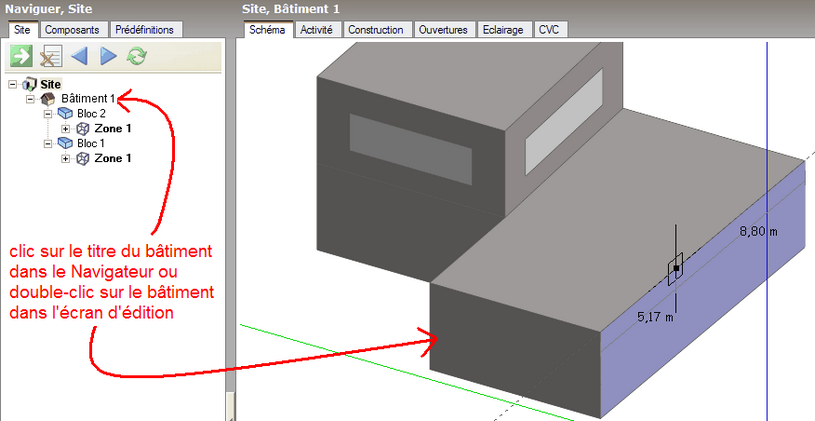

Aller au niveau bâtiment :

workingwithblocks_1_4

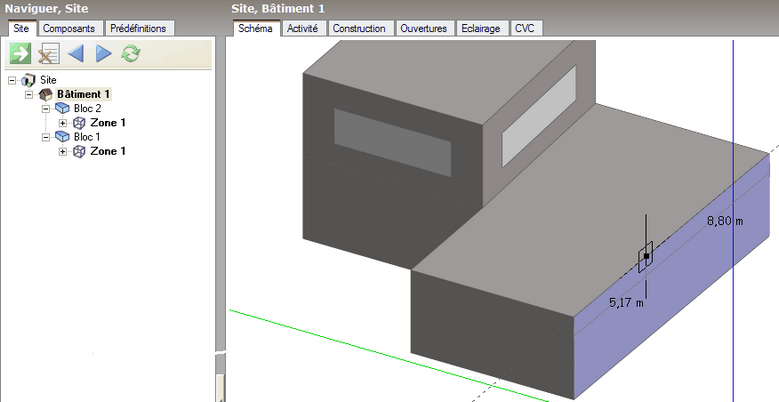

Chacune des deux opérations mène au niveau bâtiment :



workingwithblocks_2_4
