Il est généralement plus facile de s’appuyer sur une prédéfinition CVC pour définir le contrôle d’humidité des systèmes CVC Détaillé. Cependant, il est parfois nécessaire de définir manuellement le contrôle d’humidité; cette page décrit les étapes associées.
Le processus dépend du type de système de base. Les instructions ci-dessous sont associées à l’option des données d’activité du CVC Simple. Lorsque les Données d’Activité CVC Détaillée sont utilisées, le processus est similaire mais les consignes de l’hygrostat sont issues des plannings définis dans la boîte de dialogue Zone CVC, et non pas des valeurs de consignes définies dans l’onglet Activité ni des plannings de demande de la boîte de dialogue Zone CVC.
VAV avec réchauffage
Pour ajouter un contrôle d’humidification/de déshumidification à un système VAV, suivez ces étapes:
Humidification
| 1. | Ajoutez un humidificateur à la CTA, généralement sur le composant situé le plus à droite de la CTA (le plus proche de l’extrémité d’admission). |

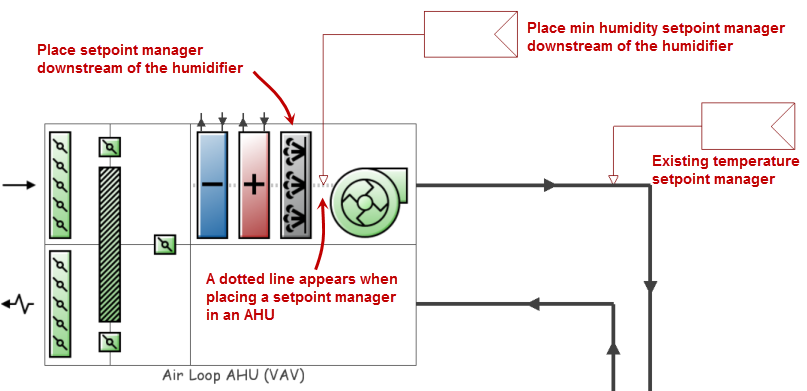

| 3. | Au niveau de la boucle de production de la distribution d’air, ajoutez un gestionnaire de consignes immédiatement en aval de l’humidificateur et modifiez le type de gestionnaire de consignes pour utiliser l’un des gestionnaires de consignes « humidité minimum ». Par exemple, le contrôleur 6-Minimum d’humidité multi-zone calcule le ratio d’humidité minimum de l’air soufflé en fonction de la zone présentant la consigne de ratio d’humidité la plus élevée, afin de maintenir des niveaux de déshumidification relative proches des consignes respectives d’humidification. Ce type de définition du gestionnaire de consignes garantit le maintien d’un niveau minimum d’humidité dans l’air sortant de l’humidificateur, ce pour respecter le point de consigne de la zone présentant la valeur la plus faible d’humidité relative. La capture ci-dessous représente les composants concernés.
 |
| 4. | Lorsque vous utilisez l’un des contrôleurs de type « humidité minimum », vous devez activer l’option d’hygrostat de la boîte de dialogue Zone CVC et définir les plannings des consignes d’humidité relative. Les hygrostats ont vocation à fournir un degré très fin de contrôle sur l’humidification au sein de chacune des zones. Pour définir les plannings des consignes d’humidité relative, accédez aux données du modèle de consigne d’humidification et au planning de demande d’humidification de la zone dans la boîte de dialogue Zone CVC (lors de l’utilisation des données d’activité du CVC Simple) ou dans le planning des consignes d’humidité relative de la zone CVC (lors de l’utilisation des données d’activité du CVC Détaillé). |
| 5. | Une approche alternative, qui ne procure aucun contrôle précis sur l’humidité de la zone, consiste à utiliser le type de gestionnaire de consignes 1-Planifié en association avec la variable de contrôle 6-Ratio d’humidité minimum. Cela permet simplement de garantir le maintien d’un taux minimal d’humidité relative dans l’air soufflé. Le cas échéant, les paramètres de consigne de l’humidification de la zone CVC ne sont pas utilisés. |
Déshumidification
| 1. | Dans la boîte de dialogue de la batterie froide CTA, pour contrôler la température et l’humidité, définissez la variable de contrôle du contrôleur sur 3-Température et Ratio Humidité, ou sur 2-Ratio d’humidité si aucun contrôle de température n’est requis. |
| 2. | Lorsqu’une batterie froide contrôle la température et l’humidité, les gestionnaires de consignes de température et d’humidité doivent être positionnés sur le même nœud. En supposant qu’un gestionnaire de consignes est déjà positionné en aval sur la CTA, ajoutez un gestionnaire de consignes en aval de la CTA et modifiez le type de gestionnaire de consignes afin d’utiliser un modèle de type « humidité minimum ». Par exemple, le composant 7-Maximum d’humidité multi-zone calcule le ratio d’humidité de l’air soufflé en fonction de la zone présentant la consigne de ratio d’humidité la plus faible, afin de maintenir des niveaux de déshumidification relative proches des consignes respectives d’humidification. Ce type de définition du gestionnaire de consignes garantit le maintien d’un niveau maximal d’humidité dans l’air sortant de la batterie froide, mais elle ne procure pas un contrôle précis de l’humidité dans les zones. |
| 3. | Pour procurer un contrôle plus fin sur la déshumidification au sein de chacune des zones, vous devez activer l’option d’hygrostat de la boîte de dialogue Zone CVC et définir des plannings de demande variables dans le temps. |
| 4. | Pour l’ensemble des systèmes de déshumidification pris en charge par DesignBuilder, il est essentiel d’inclure un système de réchauffage dans la zone, afin de garantir que l’air refroidi en excès de la CTA ne provoque par un surrefroidissement de la zone. Le réchauffage de la zone peut être une UDA de réchauffage ou tout autre dispositif de chauffage de zone, comme un convecteur ou un radiateur. |
Remarque : dans les configurations où un système VAV utilise une batterie froide à eau pour la déshumidification au sein de la CTA, il n’est pas toujours possible de contrôler avec précision les niveaux d’humidité de la zone supérieure.
Les conditions de charge sont plutôt faibles lorsque les registres de la boîte de connexion VAV sont en position inférieure et que la batterie froide à eau ne peut pas faire chuter la température du flux d’air au niveau nécessaire au contrôle élevé de l’humidité.
En pareil cas, vous trouverez judicieux de remplacer la batterie froide par un modèle Batterie Froide - Deux Etages à Détente Directe avec Contrôle d’Humidité, car les capacités inférieures de contrôle de température et d’humidité de cette batterie à détente directe lui font rejeter une quantité moindre d’humidité du flux d’air, ce qui favorise le maintien de la consigne maximum d’humidité de la zone.
Ce problème peut également être résolu par l’augmentation de la fraction minimale de débit de l’UDA sur une valeur supérieure à la normale (par ex. : 0.5).
Le cas échéant, un volume plus important d’air sec est transmis de la CTA dans les zones, même lorsque les charges sensibles sont faibles.
Les paramétrages d’humidification et de déshumidification décrits ci-dessus peuvent être combinés dans un objectif de contrôle total de l’humidité.
VAC avec réchauffage
La procédure de définition du contrôle de l’humidité des systèmes à volume d’air constant (VAC) est très similaire à celle appliquée aux systèmes VAV ci-dessus. Ici cependant, les problèmes relatifs à l’atteinte des consignes de déshumidification avec des charges sensibles sont faibles sont moins fréquents. Ceci s’explique par l’absence de registre dédié à la réduction du débit au niveau de l’unité terminale. Ainsi, les zones bénéficient d’un accès à l’intégralité du débit d’air transmis par la CTA.
Contrôle d’humidité des éléments Unitaire chaud froid et Pompe à chaleur unitaire
Pour ajouter un contrôle d’humidification/de déshumidification à un système chaud/froid unitaire, suivez ces étapes:
| 1. | Pour chacune des zones alimentées par la CTA chaud froid unitaire, activez le contrôle d’humidité en sélectionnant la case à cocher Contrôle Hygrostat de la boîte de dialogue Zone CVC et définissez des plannings de demande variable dans le temps. |
Déshumidification
| 2. | Ajoutez un gestionnaire de consignes de régulation du niveau d’humidité maximum en aval de la CTA (5-Moyenne multi zone d’humidité maximum ou 7-Multi zone Humidité maximum ou 9-Zone unique humidité maximum). |
Humidification
| 2. | Ajoutez un gestionnaire de consignes de régulation du niveau d’humidité minimum immédiatement en aval de l’humidificateur (4-Moyenne multi zone d’humidité minimum ou 6-Multi zone Humidité minimum ou 8-Zone unique humidité minimum). |
|
