Modeleur 3D



RenduOmbrages        Zonage

Que vous créiez une géométrie de zéro, la chargiez depuis un modèle BIM ou la traciez à l'aide d'un fond de plan CAD, le modeleur 3D DesignBuilder facilite la création de modèle de bâtiment.

Ingénieurs de conception, énergéticiens RT, architectes, étudiants, quelque soit votre parcours, l'état de l'art du Modeleur 3D de DesignBuilder offre une interface exceptionnellement aisée à utiliser.  Prenez de l'avance ! Pour une fraction du temps nécessaire sur d'autres logiciels, finalisez vos projets à temps et dans le budget, chaque fois.

Fonctions clés du Modeleur 3D

  • Entrée et stockage des données pour tous les types de calcul environnemental comprenant les données d'activité, de constructions, de vitrages, d’éclairage, CVC, renouvelables, coût, etc.
  • Prédéfinitions offrant un moyen rapide de charger des données courrament utilisées dans le modèle.
  • La géométrie du bâtiment est réalisée en plaçant des volumes 3D (blocs) avec les possibilités de les couper, fusionner, étirer et redimensionner à l'aide d'outils simples d'usage.
  • Les constructions des murs, planchers, toitures, cloisons, fenêtres sont tous représentés en 3D.

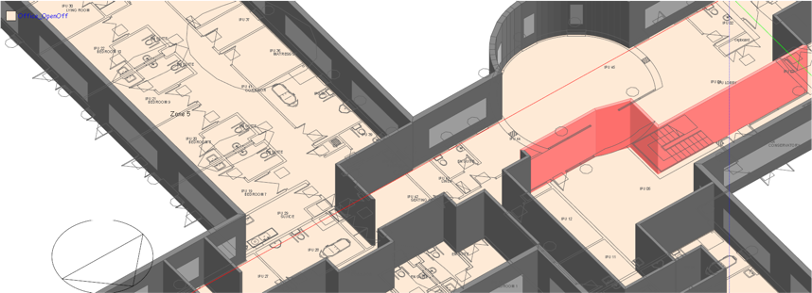

  • Les volumes sont aisément découpés en zones par le dessin des cloisons.
  • Génère des images et films au rendu impressionnant de vos bâtiments y compris les effets des ombres solaires.
  • Une fois que le concept est mieux affiné et que les détails de façade sont plus clairs, des fenêtres individuelles, panneaux, portes, aérations, etc de n'importe quelle forme peuvent être dessinées.



Spécifications Techniques

  • La géométrie interne d'une zone provient avec précision des volumes extérieurs de zone à l'aide des épaisseurs réelles des construction de chaque surface individuelle, vous offrant un haut niveau de précision sur les métrés de la zone et ses volumes.
  • Les formes complexes du bâtiment peuvent être crées (puis ultérieurement modifiées) facilement avec les opérations de "Géométrie booléenne".
  • Le modeleur donne une sensation satisfaisante, réactive pendant l'utilisation à l'aide du système graphique OpenGL.
  • Les valeurs par défaut hiérarchiques permettent que des paramétrages effectués au plus haut du modèle (càd au niveau du Bâtiment) soient héritées vers les blocs, zones et surfaces. Ainsi, un paramètre unique peut être appliqué à tout le modèle ou une de ses parties en une saisie.
  • Une série de façade par défaut est fournie mais l'utilisateur peut créer les siennes propres.
  • Les modèles BIM 3D peuvent être importés de Revit, Microstation, ArchiCAD et SketchUp en passant par le format gbXML.
  • La géométrie du bâtiment peut être tracée à partir de l'import de plan au sol 2D pour créer les blocs et pour les cloisonner en zones.
  • Dernières données de site et de météo de dimensionnement mondiales (4429 données) sont incluses dans le logiciel et plus de 2100 fichiers météo EnergyPlus sont disponibles gratuitement à l'aide de la fonction DesignBuilder 'Installation à la demande'. La liste complète des données météo de DesignBuilder peut être consultée sur le site Internet d'EnergyPlus.
  • Le logiciel est fournit avec la base de données des constructions, activités et plannings de UK NCM et ASHRAE.
  • Les prédéfinitions vous permettent de charger des données habituelles, constructions, activités, systèmes CVC & d'éclairage dans votre conception par sélection dans des listes déroulantes.
  • Ajouter vos propres prédéfinitions si vous utilisez souvent des types similaires de bâtiment.



Tous les packs comprennent le modeleur 3D

Le modeleur 3D  est une fonction centrale de DesignBuilder. Si vous avez une licence de n'importe quel module DesignBuilder ou un pack, vous pouvez utiliser le modeleur 3D.

Visualisation

Visualisation

Interagissez avec une vue au rendu et ombré réaliste et un minimum d'effort et faire les ajustements alors que vous visitez virtuellement le modèle de bâtiment.

Obtenez des indications visuelles précises du niveau des apports solaires et de l'éclairement de vos différentes options de conception. Vous n'avez pas besoin d'attendre que votre modèle soit achevé, les rendus en image et les vidéos peuvent être aisément créée à n'importe quelle étape de la création du modèle, vous autorisant à essayer différentes variables au fur et à mesure de votre avancement.

Fonctions clés de Visualisation

  • Vue sans effort d'images au rendu réaliste avec les ombres portées dans un écran hautement interactif.
  • Explorez le modèle rendu en utilisant le mode Visite ou les commandes de contrôle de la vue.
  • Analyse des ombres portées pour n'importe quelle heure de la journée et n'importe quel jour de l'année.
  • Créer des vidéos montrant le trajet solaire et les ombres sur n'importe quel jour de l'année.
RenduVisu1  RenduVisu2

Spécifications Techniques

  • Les trajets solaires affichés permettent de visualiser les positions du soleil au long de l'année et les outils interactifs vous permettent de déplacer le soleil sur tout point des trajets solaires.
  • Affichage de coupes du bâtiment ou des zones à placer librement
  • Les images à fond de couleur codifié montre les activités (usages) des zones.
  • Les vitrages sont transparents à tous les niveaux de visualisation.
  • L'anti-aliasing du logiciel fournit des lignes fines et nettes.
  • Les images peuvent être exportées en formats bmp, jpg, tiff, png, gif.
  • Capacité d'exporter le modèle vers Radiance (lire sur le module Eclairement) pour des analyses d'éclairement plus poussées ou vers des applications CAD tel que AutoCAD, Microstation, SketchUp en utilisant le DXF 3D.



Packs - Tous les packs incluent le module Visualisation

La capacité de voir des images au rendu précis de vos bâtiments est centrale pour la plus part des applications réelles dans le monde, le module est donc compris dans tous nos packs DesignBuilder.

Simulation

eplus graph banner2

DesignBuilder est l'interface la plus usitée et la plus avancée vers EnergyPlus, référence industrielle des outils de Simulation Energétique du Bâtiment.

Il offre accès à toutes les possibilités les plus classiques nécessaires à la simulation couvrant l'enveloppe du bâtiment, la masse thermique, les vitrages, les protections solaires, les énergies renouvelables, les systèmes CVC et l'analyse financière.

EnergyPlus est un moteur de calcul complexe et extrêmement puissant, cependant avec le module DesignBuilder EnergyPlus Simulation vous n'avez pas à être expert pour l'utiliser. Laissez DesignBuilder faire le travail pénible pour vous.

Fonctions clés d'EnergyPlus Simulation

  • EnergyPlus est est étroitement intégré dans ce module proposant des simulations thermiques dynamiques avancées à des pas de calculs inférieurs à l'heure.
  • Fournit des données de performance environnementale tel que consommation d'énergie, émissions carbone, confort des pièces pour des intervalles de temps annuel, mensuel, quotidien, horaire et infra-horaire.
  • Rapporte les apports solaires sur les surfaces, les températures de surface et les échanges radiant.
  • Donne accès à une vaste série de résultats pour le bâtiment et ses systèmes.
  • Donne accès à la performance passive, l'inertie la répartition des températures.
  • Exporte les températures de surface et les débits d'air comme des conditions aux limites pour des analyses CFD détaillées.
  • Dimensionne les systèmes de chauffage et de refroidissement.



Flexibilité de simulation sans équivalent et Documentation

La plupart des logicels concirrents utilise une approche "boite noire" de simulation, impliquant que vous n'ayez pas d'accès aux entrées, sorties ntaives de simulation ni aux algorithmes utilisés et ainsi vous ne pouvez jamais être vraiement sûr de ce qui se passe derrière le rideau. Les simulations DesignBuilder sont différentes. Avec EnergyPlus vous avez un accès complet aux algorithmes sources et à leur documentation. EnregyPlus a été testé en profondeur par des milliers des professionnels et universitaires. Et lorsque vous avez besoin de modéliser des façades, systèmes ou mode d'exploitation non fournit directement  par DesignBuilder, vous pouvez personnaliser vos simulations pour atteindre votre cas réel au travers de palettes de méthodes :

  • Modifier le fichier d'entrée de simulation généré par DesignBuilder, soit manuellement soit automatiquement dans un script (nécessite le moduel Script),
  • Personnaliser la simulation à l'aide d'un script EMS de prise de contrôle au cours des calculs (nécessite le moduel Script),
  • Modifier le code source EnergyPlus (pour des modeleurs ayant une compétence en développement informatique).

Aucun autre logiciel majeur ne vous offre autant de flexibilité en un package facile à utiliser.

Spécifications techniques

  • Calcule les charges de chauffage et de refroidissement par la méthode approuvée ASHRAE 'Heat Balance' implémentée dans EnergyPlus. Les données météo de dimensionnement sont incluses (voir ci-dessous).
  • Exécute les simulations de votre modèle en utilisant les données météo horaires réelles pour vérifier comment le bâtiment se comportera sous des conditions d'exploitation véritables.
  • Eclairement - les systèmes de contrôle de l'éclairage sont modélisables en utilisant l'un des deux capteurs de luminosité par zone et calcule l'économie d'életricité lié à l'éclairage. Choisissez entre la gradation continue ou par palier.
  • Observez les effets d'alternatives de conception des paramètres clés du bâti sur les consommations annuelles, les heures de surchauffe, les émissions CO2.
  • Les consommations d'énergie sont réparties par nature de l'énergie et par usage.
  • Les températures internes d'air, radiante moyenne et opérative ainsi que l'humidité sont calculées.
  • Les sorties de confort contiennent les courbes de répartition des heures de sous-chauffe et sur-chauffe, les critères de confort ASHRAE 55 (consigne non atteintes), les PMV Fanger, PPD, CIBSE TM52 et TM59, Confort adaptatif ASHRAE et CEN, nombre d'heures de consigne non atteinte. Et avec le module Script vous pouvez créer vos propres indicateurs de confort.
  • Nombreuses données météo de site
  • Transmission de la chaleur au travers du bâtiment inclus les murs, toitures, infiltrations, ventilation, etc.
  • Charges de chauffage et de refroidissement.
  • Emissions CO2.
  • Données de performance environnementale affichées sans avoir besoin de lancer des modules externes ou d'importer des données. Toute simulation qui nécessite de générer ces données démarre automatiquement.
  • Le CVC peut être simulé de façon Simple ou Détaillé. En Détaillé le module CVC est nécessaire.
  • ECS
  • La Ventilation Naturelle peut être modélisée avec la possibilité de gérer l'ouverture des fenêtres selon des règles de contrôle y compris la ventilation hybride.
  • Les systèmes de vitrages comprenant les menuiseries, diviseurs et seuils sont modélisés en détail. Les verres électrochromes, l'isolation transparente sont possibles.
  • Protection solaire par des casquettes, brises soleil, pares soleil verticaux ainsi que par des occultations mobiles (y compris entre verres).
  • Modélisation des cavités vitrées tel que double peau et mur Trombe.
  • Gradients de température vertical variables dynamiquement dans des espaces hauts tel que atrium et pour les systèmes par ventilation par déplacement.
  • Les éléments architecturaux tel que colonnes, auvents et formes complexes peuvent être traités avec leur effet d'ombrage et de réflexion.
  • Les écrans d'analyse paramétrique vous permettent de creuser les effets de variations dans les paramètres du modèle pour une série de critère de performance.
  • Le Gestionnaire de Simulation vous offre la possibilité de lancer et contrôler plusieurs simulations puis de voir leurs résultats. Les simulations peuvent être lancées en parallèle sur la machine locale ou sur une serveur de simulation du réseau. Ceci permet de mettre en queue un grand nombre de simulations pour un lancement nocturne, les résultats pouvant être récupérés et analysés le lendemain.
  • Choisissez entre plusieurs moteurs EnergyPlus y compris entre l'exécutable DOE, la DLL courante et toute versions intermédiaires rendue disponibles par le DOE. Vous pouvez même utiliser des versions d'EnergyPlus que vous avez compilée vous-même.
  • EnergyPlus vous permet de calculer les économies d'énergie et de carbone à l'aide du contrôle de l'éclairage selon la luminosité naturelle. Le niveau d'éclairement naturel dans un bâtiment dépend de nombreux facteurs : ciel, position du soleil, positions des capteur de luminosité, site, taille et transmission des fenêtres, protections solaires et réflexions des surfaces intérieures. La réduction de l'éclairage est calculée à partir du niveau de luminance naturel, de la consigne d'éclairement, de la fraction de la zone contrôlée et du type de gradation.



results-viewer-graph1Results Viewer

Le Results Viewer peut être utilisé pour consulter les résultats contenus dans les fichiers de sortie d'EnergyPlus et pour comparer les résultats avec des simulations précédentes. Il permet de voir tous les milliers de sortie que sait généré EnergyPlus en parallèle de résultats de la même ou d'une autre simulation. Lorsqu'il est utilisé pour analyser les valeurs d'un nœud CVC, il devient un outil très profitable pour comprendre le fonctionnement des systèmes CVC (voir un exemple de graphique sur la droite).



Packs incluant EnergyPlus Simulation

Le module Simulation est une fonctionnalité centrale pour de nombreuses applications de DesignBuilder et il est inclus dans Energy Assessor Plus et tous les packs Architectural et Engineering.

Systèmes CVC

eplus hvac banner1

Accéder au capacité de modélisation avancée de CVC d'EnergyPlus par notre environnement graphique à haute productivité. Un grand nombre de prédéfinitions de systèmes autodimensionnables peut être chargé pré-connecté et tous les systèmes peuvent être personnalisés que se soit lors du chargement de la prédéfinition ou ultérieurement.

Les fonctions de prédéfinitions CVC, autodimensionnement et groupement de zones économisent un temps de saisie significatif comparé à d'autres logiciels. Bien que les systèmes CVC puissent être définis manuellement de zéro si nécessaire pour des systèmes fait sur mesure.

Les systèmes CVC EnergyPlus les plus courants sont disponibles dans DesignBuilder. Tant les aspects aéraulique que hydraulique sont traités ensemble en détail avec un bon nombre d'équipements incluant les systèmes CVC ASHRAE 90.1 baseline.

Spécifications Techniques

  • Dans EnergyPlus les modèle CVC et du bâtiment 3D sont simulés simultanément pour garantir une interaction dynamique entre le bâtiment et ses systèmes fiable.
  • Définition graphique de la production d'eau chaude et glacée, des condenseurs et de la ventilation mécanique par placement des composants, connecteurs de mélange et de dérivation.
  • Sélection parmi une série de prédéfinition CVC complètement connectée ou définition des systèmes sur mesure manuellement.
  • Bibliothèques extensibles d'équipement E+ comprenant chaudières, groupes froid, batteries chaudes, pompes à chaleur, batteries froides, pompes, ventilateurs, humidificateurs, gestionnaires de consigne, etc.
  • Prédéfinitions d'équipement tel que chaudières, groupes froid et courbes de performance, etc.
  • Les 10 systèmes CVC ASHRAE 90.1 baseline sont inclus.
  • Les groupes de zone permettent à plusieurs zones ayant des systèmes similaires d'être regroupées ensemble pour simplifier le diagrame CVC et accélérer la saisie des données d'entrée.
  • La représentation graphique des zones autorise le Glisser-Déposer pour les unités de distribution d'air, les systèmes rayonnants de chauffage/refroidissement, les ventiloconvecteurs, etc.
  • L'ensemble des sorties CVC d'EnergyPlus peut être généré y compris les données des nœuds du système : température, débit et humidité pour des pas de calcul inférieur à l'heure.
  • Ensemble complet d'unité de distribution d'air comprenant poutre froide, grille de soufflage, Flux parallèle en Débit constant et VAV, soufflage avec batterie de réchauffage en Débit constant et VAV, soufflage VAV sans batterie de réchauffage, soufflage VAV avec batterie de réchauffage et ventilateur à variation de vitesse, unités motorisés avec batterie montées en série ou parallèle, poutre à induction 4 tubes.
  • Plafonds rafraichissant et planchers chauffant peuvent être combinés avec d'autres systèmes. Les systèmes rayonnants sont modélisé en détail en immergeant les tuyaux dans les couches de matériaux.
  • Nombreuses centrales de traitement d'air avec le Glisser-Déposer pour ajouter les ventilateurs, batteries chaudes et froides, humidificateurs, etc.
  • Plusieurs chaudières et groupes froid peuvent être ajoutés dans les boucle de production et des règles de gestion sont possibles selon les puissances demandées et la période de l'année.
  • Les unités d'air avec ventilateur comprenant les ventiloconvecteurs, les PAC packagés et les conditionneurs d'air packagés peuvent être utilisés avec de l'air provenant d'une CTA.
  • Contrôles automatique de l'intégrité des réseaux et détrompage des connexions entre équipements et réseaux.
  • Capacité d'import/export pour créer et sauvegarder ses propres systèmes personnalisés dans la bibliothèque.
  • EnergyPlus propose une quantité encyclopédique de systèmes et tous peuvent être utilisés en exportant le modèle DesignBuilder en fichier EnergyPlus.
  • ECS avec chauffe-eau, ballon et générateurs de chaleur ou solaire et appoint sont possibles.
  • Pour des systèmes ou régulations plus spécifiques, le module Script offre l'accès à la programmation EMS pour étendre les fonctionnalités CVC natives à vos besoins.
  • Les échangeurs autorisent d'interconnecter des boucles hydrauliques afin de réaliser de nombreux montages innovants tel que le free-chilling, la récupération de chaleur sur boucle condenseur, la géothermie, etc.



Examples de systèmes CVC proposés dans DesignBuilder

  • CTA Volume d'Air Constant (VAC) et VAV avec l'état de l'art de la régulation, économiser, échangeur plaque ou rotatif, variation du débit sur sonde CO2
  • Système à débit réfrigérent variable (dit VRV ou DRV)
  • Ventilation hybride avec contrôle intégré de la ventilation mécanique et naturelle
  • Une centrale de traitement d'air pour l'air neuf peut être associée à tout type d'émetteur disponible.
  • Systèmes unitaires (split, PAC air/air)
  • Emetteurs rayonnants, plancher ou plafond chauffant et/ou refroidissant, radiateur rayonnant/convectif
  • Plusieurs types de refroidissement adiabatique
  • Systèmes hybrides aéraulique/hydraulique
  • Distribution d'air sous plancher  et ventilation par déplacement selon une distribution de la température d'air de zone sophistiquée et avec une série d'options pour modéliser séparément l'espace occupé de l'espace stratifié, panache et  diffuseurs à volume fixé/variable
  • PAC géothermique complète avec forage vertical, en surface et échangeur dans bassin d'eau. Des liens sont disponibles avec GLD et GLHEPRO pour importer les données détaillées d'échange avec le sol
  • Les collecteurs solaires thermiques avec ballon(s) peuvent fournir de la chaleur tant pour l'ECS qu'en chauffage (par exemple plancher chauffant).
  • Panneaux photovoltaïques
  • Cogénération
  • Stockage glace pour l'eau glacée



Packs

Le module CVC est compris dans tous les packs Engineering. Il peut être aussi acheté séparément.

Dépendance

Le module CVC nécessite d'avoir le module Simulation pour les calculs.

Eclairement

             daylighting banner1

Assurez un bon usage de la lumière naturelle et un confort visuel dans vos projets à l'aide de cartographies d'éclairement précise générées par le module Eclairement, état de l'art en ce domaine.

Le module Eclairement calcule l'éclairement naturel, les facteurs de lumière jour moyens d'éclairement et l'uniformité pour chaque zone à l'aide du moteur de simulation avancé Radiance.

Fonctions clés Eclairement

  • Calcul automatique des crédits LEED, BREEAM, WELL et Green Star.
  • Génère des cartographies de contour d'éclairement de haute qualité pour illustrer la disponibilité de lumière dans chaque zone, bloc ou plans pour le bâtiment complet.
  • Des synthèses de la performance d'éclairement peuvent être affichées en rapports tabulés.
  • Simulation multi-zone précise couvrant la transmission de lumière par les fenêtres intérieures et extérieures et les réflexions par toutes les surfaces.

Rendu photo-réaliste Radiance

Spécifications Techniques

  • Rapport d'éligibilité pour les crédits LEED v4 BD+C (option 1 et 2), EQ8.1, BREEAM HEA 01 et Green Star IEQ4.
  • Le calcul d'autonomie lumineuse fournit l'autonomie spaciale (sDA), l'exposition solaire annuelle (ASE) et l'efficacité d'éclairement (UDI) sur l'année à partir du fichier météo EnergyPlus.
  • L'éclairement naturel, les FLJ, l'uniformité et les rapports associés sont calculés par Radiance.
  • Les masques internes et externes, les équipements de lumière comme les étagères de lumière et les cadres de fenêtre peuvent aisément être inclus dans le modèle en utilisant les blocs composants ou les assemblages au niveau du bâtiment ou d'un bloc.
  • Les calculs sont effectués par le moteur Radiance, basé sur les lois physiques fines, qui est l'un des outils les plus respecté en éclairement aujourd'hui.
  • Le module Eclairement est complètement intégré avec la fonction centrale de simulation thermique, ce qui, dans la plus part des cas n'impliquent pas de saisie supplémentaire après une simulation thermique. En particulier la géométrie du bâtiment, le zonage, les réflexions des surfaces et les propriétés lumineuse des vitrages du modèle sont utilisées pour les calculs d'éclairement.
  • Le Modeleur 3D DesignBuilder inclus l'épaisseur des planchers et murs, seuils, linteaux, cadres de fenêtre, etc, permettant de générer des résultats hautement précis. Utiliser des surfaces en 2D peut provoquer des erreurs significatives dans les calculs d'éclairement.
  • Les calculs peuvent être menés pour divers types de ciel y compris le Ciel CIE Couvert requis par la plus part des référentiels de calcul de FLJ.
  • Le maillage des points de calcul peut être modifié à l'aide d'une taille de maille maximale et minimale permettant une couverture automatique des zones même de forme complexe.
  • Les options par défaut du calcul fournissent des résultats précis et fiables. D'autres paramètres plus détaillés sont accessibles pour prendre le contrôle total des simulations d'éclairement.

Si vous cherchez à simuler comment la réduction de la consommation d'énergie électrique pour l'éclairage peut économiser en énergie et en carbone, veuillez lire les spécifications du module Simulation EnergyPlus.

Packs

L'Eclairement est compris dans Energy Assessor Plus et tous les packs Architectural et Engineering.

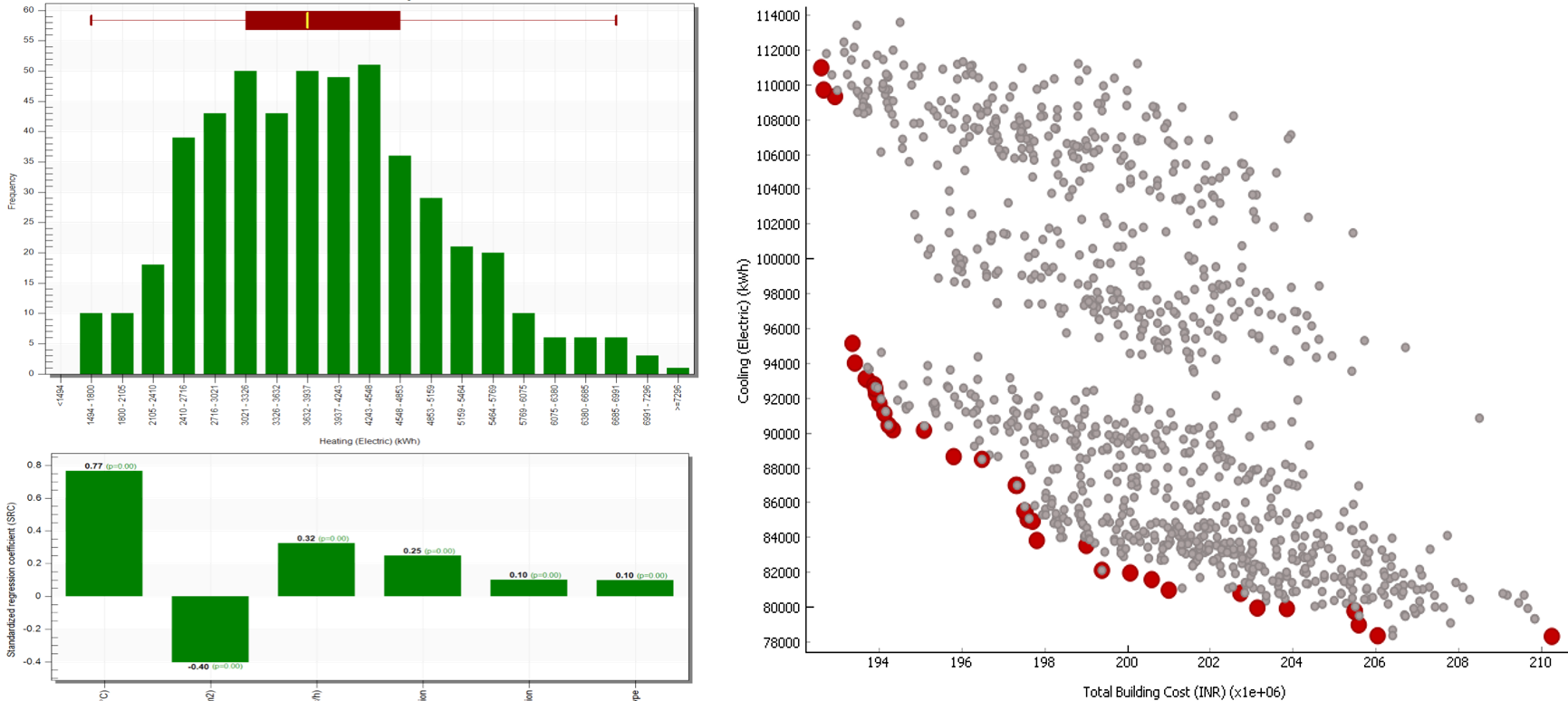

Optimisation, Incertitude, Sensibilité

optimisation

Avec une compréhension claire des compromis entre les variantes de conception et leur impact sur la performance environnementale vous pouvez facilement naviguer enre les relations complexes des objectifs de conception, contraintes et options de conception. Maintenant vous pouvez effectuer des recommandations argumentées avec confiance.

Le module Optimisation donne accès à :

  • L'optimisation multi-objectifs pour des analyses avancées coût-bénéfice.
  • L'analyse d'incertitude génère un rapport de niveaux de confiance sur les sorties de simulation par rapport à l'incertitude d'entrées spécifiques.
  • L'analyse de sensibilité génère un rapport sur les variables de conception ayant les plus grands/moindres impacts sur vos résultats clés de simulation. Souvent menée comme une étape préliminaire, l'analyse de sensibilité peut être utilisée pour aider à identifier les variables de conception les moins importantes afin de les enlever de l'étude d'optimisation.

Optimisation

Exemples d'application

  • Etudes Coûts/bénéfices optimisation-poster-1pour déterminer les options qui remplissent le mieux les critère de conception mêmes les plus complexes à toute étape du projet.
    Par exemple lire le poster sur l'optimisation de la conception d'un bâtiment passif du Symposium CIBSE-ASHRAE à Dublin en 2014
  • Sélection du plus efficace éclairage, vitrage, construction, renouvelable et système CVC même aux premiers stades de la conception.
  • Identifier les stratégies de contrôle optimal donnant la meilleure combinaison de performance environnementale et confort même pour des CVC complexes, la ventilation naturelle, les systèmes hybrides.

 Fonctions clés

  • Tester plus de 120 variables différentes du bâtiment comprenant le type de vitrage et sa quantité, la masse d'inertie thermique, le CVC, la ventilation naturelle et les systèmes d'éclairage et leurs régulations associées.
  • Sélectionner jusqu'à 2 objectifs de conception, des contraintes multiples et jusqu'à 10 variables à simuler.
  • Décider de la priorité à affecter aux objectifs après l'analyse en contrôlant les résultats graphiques. Par exemple, dans le graphe ci-dessus les points rouges montrent la "courbe de Pareto" des solutions optimales qui donnent la plus basse combinaison de coût de construction et d'émissions carbones d'exploitation. Le compromis entre coût et carbone peut être vu très clairement ainsi que l'impact de la décision du choix du système d'éclairage. Un regard rapide à ce graphe peut aider le concepteur à considérer le système d'éclairage fluorescent avec une gradation selon la luminosité naturelle comme le système le plus efficace.

Spécifications Techniques

  • Logiciel d'optimisation multi-objectif sous contraintes utilisant l'algorithme NSGA2 et les simulations EnergyPlus pour calculer l’énergie / le confort / les émissions carbones.
  • Derrière le rideau, Optimisation utilise des algorithmes évolutionnaires avancés au travers d'un processus de sélection naturelle basé sur l'amélioration de la performance pour aider à répondre aux objectifs de conception. Les meilleures caractéristiques de conception sont passées aux futures générations et le processus continue ainsi jusqu'à ce que les conceptions optimales soient identifiées.
  • Mêmes des objectifs de conception "conflictuels" tel que "minimiser les coût" et "minimiser les émissions carbones" peuvent être analysés simultanément pour fournir un ensemble de suggestions qui répondent le mieux aux objectifs.
  • L'ensemble des solutions proposées (sur la "courbe de Pareto") peut être ensuite analysé visuellement par les sorties graphiques et numériques pour identifier les concepts qui répondent le mieux aux priorités souhaitées pour les objectifs utilisés. Exemple, prioriser le coût de construction ou le confort ou peut-être l'équilibre entre coût et émissions carbones.
  • Les multiples variantes sont évalués par simulation en parallèle sur la machine locale, sur un serveur de simulation ou avec un compte approprié sur un service haute performance déporté.
  • Lien vers le service de simulation JESS permettant des simulations rapides dans le Cloud.
  • Mise à jour du modèle initial par les paramètres de la variante choisie dans le module Optimisation.
  • Export des résultats pour creuser l'analyse à l'aide d'un tableur.

Analyse d'Incertitude et de Sensibilité

Example applications

  • Génération de résultats de simulation probabilistes par quantification la variation des sorties selon les changements correspondants des entrées, et fournissant aux parties prenantes une évaluation des risques préliminaires pour atteindre les objectifs de conception.
  • Améliorer la procédure d'optimisation en identifiant toutes variables non importantes pour les objectifs d'optimisation afin de les exclure du périmètre de recherche d'optimisation.
  • Identifier les aspects du bâtiment qui ont une haute proababilité de créer un problème de performance lors de l'exploitation et ainsi aider le process de calibraton du modèle.
  • Identifier les facteurs les plus impactant de la consommation d'énergie en comparant l'incertitude due aux diverses entrées tel que celles liées au comportement des occupants et la qualité de la construction.

Fonctions clés

  • Rapports haute qualtité avec des histogrammes pour chaque sortie et entrée qui expliquent la signification des résultats d'analyse d'incertitude et de sensbilité.
  • Diverses méthodes d'échantillonnage et une de nombreuses distributions probabilistes sont disponibles pour les paramètres d'entrée.
  • Autant de variables de conception que souhaité peut être compris dans l'analyse pour chaque sorties sélectionnées.
  • Une analyse statistique complète est effectuée avec des rapports sur les coefficients de régression,les valeurs p d'importance statistique, déviation standard, médianne, min/max, etc.

Exemples de sorties

Résultats incertitude

Résultats sensibilité

Packs

Le module Optimisation et inclus dans les packs les plus avancés pour Ingénieurs, Engineering Plus et Pro.

Dépendance

L'Optimisation nécessite les modules Simulation et Coût si les objectifs Carbone et Coût sont sélectionnés dans l'Optimisation.

CFD

CFD 4               Flux d'air et température

La CFD fournit des données de conception détaillée en 3D sur les flux d'air et la répartition des températures dans et autour du bâtiment utilisant les mêmes algorithmes que des logiciels CFD génériques mais à une fraction de leur prix et sans avoir besoin de connaissances expertes.

Les logiciels conventionnels de CFD nécessitent une expertise et une attention extrême aux détails pour paramétrer la géométrie correcte et les conditions aux limites. DesignBuilder rationalise le processus en créant automatiquement une géométrie 3D précise avec des options pour les condtions aux limites CFD tel que des températures de surface, des flux de chaleur ou d'air qui peuvent provenir d'EnergyPlus.

Fonctions clés

  • Obtenir des données 3D précises sans avoir acquis un savoir-faire de spécialiste.
  • Des graphiques de haute qualité aident à communiquer clairement les résultats aux clients de façon qu'ils puissent être rapidement compris.

Applications

  • Produit des données détaillées de température, confort et débit d'air dans les bâtiments prenant en compte les température de surface, les sources internes de chaleur et les systèmes CVC.
  • Analyser les effets de vent externes pour le confort des piétons et leur sécurité.
  • Etudier l'impact des stratégies de ventilation naturelle et hybride sur le confort intérieur.
  • Utilisable dans tout type de bâtiment mais fréquemment employé pour les bureaux et écoles pour contrôler le confort thermique et la distribution d'air neuf.
  • Conception de l'implantation des ilôts chaud/froid de centre serveur.
  • Optimiser le placement et spécification des grilles de soufflage.
  • Fournit l'Age de l'air et l'Efficacité du renouvellement d'air pour répondre aux normes ASHRAE 62.1 et Green Star.

Spécifications Techniques

  • Le maillage 3D est généré automatiquement depuis la géométrie du modèle et les conditions aux limites pour trouver une solution de convergence optimale.
  • Le moteur CFD a été développé autour de l'algorithme SIMPLER, qui appartient à l'une des familles les plus usitées de méthode de résolution CFD. Les turbulences peuvent être modélisées à l'aide du modèle k-e ayant bénéficié de nombreux travaux de recherche et très largement documenté. Nous avons par ailleurs l'idée d'introduire d'autres modèles supplémentaires pour des applications spécifiques.
  • L'interface comprend des outils vous offrant un grand nombre de conditions aux limites tel que diffuseurs d'air, grilles d'extraction, bande de température, etc. à placer sur les parois d'une pièce. Une bibliothèque de composants est aussi proposée pour ajouter n'import où dans le modèle des ventilateurs, radiateurs, ventiloconvecteurs, meubles, occupants, etc. et qui seront automatiquement inclus dans la simulation.
  • Les conditions aux limites de température et débit d'air peuvent être automatiquement importées depuis des simulations EnergyPlus. Autrement la CFD peut être utilisée seule sans lien avec EnergyPlus.
  • Les résultats CFD 3D sont affichés, à l'aide de l'impressionnante visualisation graphique DesignBuilder, en images faciles à interpréter de vecteurs vitesse, contours de température, iso-surfaces, etc.
  • Les simulations CFD sont basées sur le modèle 3D complet de DesignBuilder prenant en compte les murs de la zone, l'épaisseur des planchers, de façon à ce que le domaine de calcul soit généré correctement sans modifications supplémentaires nécessaires.
  • Les sorties d'Age de l'air et d'Efficacité de la ventilation aidet à produire la documenation de conception pour l'ASHRAE 62.1, Green Star, etc.

Validation

La CFD DesignBuilder a été testé indépendamment par comparaison à Pheonics, l'un des logiciels CFD génériques les plus largement respecté. Le travail de validation, réalisé par Northumbria University, montre que DesignBuilder est capable de reproduire les mêmes résultats que Pheonics pour les mêmes entrées. Ce test apporte une meilleure confiance aux résultats trouvés par la CFD DesignBuilder.

Télécharger pdf Etude comparative CFD DesignBuilder/Pheonics (944.23 kB) .

Présentations CFD

Vous pouvez regarder les démonstrations en anglais de la CFD DesignBuilder sur la page webinars de DesignBuilder *.
Celles-ci vous montrent comment les températures de surface, les flux d'air d'EnergyPlus peuvent être aisément importés dans la CFD comme conditions aux limites  et aussi comment la CFD DesignBuilder peut être utilisée comme dans le process de conception CVC.

* Vous devez être connecté sur le site DesignBuilder pour voir les webinars.

Packs

La CFD est proposée uniquement dans le pack Engineering Pro.

Script

scripting

L'outil de scripting déverrouille les simulations EnergyPlus en offrant une flexibilité pratiquement illimitée en vous permetant de personnaliser le comportement des systèmes CVC, contrôles de tout type, des façades et générer vos propres données de sortie.

Le module de Script donne accès à trois sortes d'outils :

  • Script EMS - outils qui permettent de personnaliser les simulations EnergyPlus soit pour modéliser la performance de systèmes innovants soit pour créer de nouvelles sorties.
  • Script C# - outils qui vous permet d'écrire du code C# pour modifier le modèle, les simulations et résultats à un point spécifique d'exécution du programme. Une API étendue est fournie vous donnant le même accès profond au programme et données du modèle que les développeurs ont.
  • Script Python - similaire àaux outils C# mais utilisant le langage Python.

Script EMS

Fonctions clés

L'environnement EMS intégré fournit toutes les capteurs, contrôleurs, variables, sorties, etc par des fenêtres de dialogue facile à utiliser. Ceci rend le process de scripting direct, simple et accessible à tout modeleur énergétique avec une légère connaissance de l'écriture de code (similaire à une macro). Les scripts EMS sont ajoutés dans le fichier IDF d'EnergyPlus et exécutés très rapidement lors des calculs.

Les fonctions de productivité du Scripting DesignBuilder comprennent :

  • Une série d'extentions DesignBuilder à la syntaxe EMS permettant d'écrire un script complètement portable entre projet. Ainsi un script rédigé pour un projet peut être utilisé sur d'autres projets et même partagé avec d'autres utilisateurs sur le répertoire publique des scripts.
  • Lecture des paramèters du bâtiment, zone ou surface du modèle DesignBuilder pour remplir les données d'un script.
  • Charge les noms correctement formatés des capteurs, contrôleurs, variables, sorties depuis des fenêtres de dialogue facile à utiliser.
  • Syntaxe en couleur du script aidant la lisibilité



Applications

Quelques exemples d'application de l'EMS :

  • Contrôle précis sur le comportement simulé des systèmes CVC, de la ventilation naturelle, des vitrages, de l'éclairage. Par exemple, vous pouvez utiliser EMS pour ajouter une logique fabricant d'un équipement comme une PAC ou prendre la main sur la façon dont EnergyPlus arbitre entre l'économiseur et le récupérateur.
  • Personnaliser le contrôle des protections solaires pour modéliser des systèmes de façade innovants tel que le verre multi-état électrochrome ou le verre thermochrome.
  • Lier un système avec un autre (par exemple, lier un puits climatique ou un zone solarisée à un noeud d'entrée du CVC).
  • Contrôle avancé de la ventilation naturelle basée sur le CO2 ou des niveaux d'humidité dans le bâtiment.
  • Créer vos propres sorties personnalisées non fournies normallement par EnergyPlus.
  • L'assistant de codage liste des milliers de sorties EnergyPlus à sélectionner.
  • Recherche de nouveaux systèmes de bâtiment ou impact de modèle de comportement d'occupant non standard.

EMS est idéal pour les chercheurs et les modeleurs plus experts qui cherchent à évaluer la performance de systèmes innovants qui n'ont pas encore trouvé leur place dans la liste standard des fonctionnalités d'EnergyPlus.

Script C#

Les outils de scripting C# vous permettent d'écrire du code standard C# pour traiter et modifier le modèle, les entrées de simulation et les résultats à des moments clés de l'exécution du programme. Une API étendue est fournie vous donnant le même accès profond au programme et données du modèle que les développeurs ont.

Applications

Quelques exemples d'application de scripting C# comprennent :

  • Analyse avancée et optimisation de système innovant par création de variables personnalisées de conception pour les études d'optimisation, de sensibilité ou paramétriques.
  • Modélisation d'équipements EnergyPlus non encore présent dans l'interface de DesignBuilder en modifiant le fichier d'entrée IDF généré par DesignBuilder. Du script IDF supplémentaire peut être inclus et de l'IDF standard échangé par des modifications personnelles.
  • Créer votre propre rapport basé sur les données du modèle et/ou les résultats de simulations.

Script Python

Les outils de scripting Python vous permettent d'écrire du code en Python pour modifier les entrées de simulation et les résutlats à des moments clés de l'exécution du programme. Le script Python offre les mêmes applications que C# seul la nature du langage de programmation change.

Packs

Script est inclus dans Engineering Plus et Engineering Pro.

Dépendance

Le module Scirpt nécessite aussi le module Simulation.

LEED

LEED

Evaluer vos bâtiments par rapport à la norme ASHRAE 90.1 Appendix G et calculer les crédits LEED EAp2 et EAc1 par EnergyPlus, le tout au sein de l'environnement unique et productif du modeleur DesignBuilder.

Applications

  • Produit des rapports pour LEED EAp2 (Energy and Atmosphere Prerequisite 2 – Minimum Energy Performance) et EAc1 (Energy and Atmosphere Credit 1 – Optimize Energy Performance)
  • Evaluation des bâtiments selon ASHRAE 90.1
  • Estimation du crédit de taxe IRS (USA)

Fonctions clés

  • Les simulations ASHRAE 90.1 Appendix G PRM utilisent le moteur de calcul EnergyPlus
  • Création automatique du bâtiment baseline
  • Création semi-automatique à l'aide d'un Assistant des systèmes CVC du basseline
  • Simulation parallèle automatique des 4 rotations du baseline et création des moyennes pour lecture rapide et facile des résultats
  • Affichage à l'écran des résultats du baseline et du projet pour comparaison rapide
  • Les deux bâtiments Projet et Baseline peuvent être saisis dans le même fichier pour plus de facilité de comparaison et pour des modèles plus important séparés chacun dans un fichier
  • Toutes les constructions, les matériaux, vitrages, activités, éclairages et systèmes CVC requis pas l'ASHRAE 90.1 2007, 2010, 2013, 2016 sont inclus et paramétrés automatiquement selon la zone climatique de votre projet
  • L'outil de rapport crée la feuille de calcul LEED Minimum Energy Performance Calculator à soumettre à l'USGBC

LEEDSchematic3

Packs

Le module LEED est inclus dans tous packs Engineering.

Dépendances

Le module LEED nécessite les modules Simulation et CVC.

Coût

cost

Calculer l'impact économique de vos projets de bâtiment avec les coûts de construction, les tarifs des énergies et l'analyse de cycle de vie, le tout intégré dans votre modèle d'analyse énergétique. DesignBuilder est le seul outil offrant une optimisation coût/bénéfice avancée dans un module facile à utiliser.

Fonctions clés

Coûts de construction

  • Tous les coûts sont calculés par des procédures standards offrant toute flexibilité de saisie et des tableaux détaillés de résultats.
  • L'outil de coût de construction est adapté au chiffrage en phase esquisse, analyse dy cycle de vie et études d'optimisation coût/bénéfice
  • Des options sont proposées pour NRM1 (RICS, UK) et UNIFORMAT II (ASTM, US and Canada) ainsi qu'une approche de base du bâtiment.
  • Les calculs sont basés sur les aires des surfaces du modèle et les ratioss de coûts de ses équipements en plus des données supplémentaires nécessaires pour les standards NRM1 et UNIFORMAT II.
  • Les rapports de sortie répartissent les coûts selon le standard sélectionné.

Coûts des utilités

  • Calcul des coûts d'exploitation du bâtiment selon des procédures standards.
  • Même les structures tarifaires d'utilité les plus complexes peuvent être modélisées par EnergyPlus avec les options d'acheter et de vendre l'énergie et incluant les charges périodiques fixes, des taux fixes, options pour des seuils, horosaisonnalité, etc.

Analyse de cycle de vie

  • Fournit des flux financiers sur le long terme de la construction du bâtiment, son exploitation et sa maintenance. Ceci peut aider l'équipe de conception à mesurer le coût de construction de certaines options de conception par rapport aux impacts à long terme des utilités et des coûts de maintenance.
  • L'analyse du cycle de vie applique les procédures standards y compris les la considération de :
    • Coûts récurrents tel que maintenance et réparation
    • Coûts non récurrents tel que ceux de fin de vie
    • Taux de remise
    • Taxes
    • Dépréciations
    • Inflation
    • Augmentation des prix sur la durée de vie
    • Ajustements d'usage



Packs

Le module Coût est compris dans le pack Architectural Plus et tous les packs Engineering.

Dépendance

Le module Coût peut être utilisé seul pour l'évaluation des coûts de construction mais l'analyse tarifaire et de cycle de vie nécessitent les modules Simulation et CVC. L'analyse coût/bénéfice nécessite le module Optimisation.
