Aérations et trous

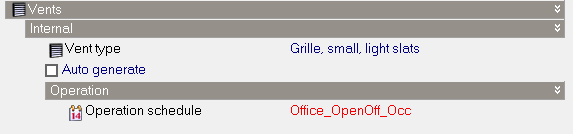

Dans DesignBuilder les aérations sont utilisées pour modéliser les flux d'air à travers les ouvertures et sont ajoutées au modèle en naviguant jusqu'à la surface concernée et en cochant l'option Aérations auto-générées. Ceci ajoute une seule aération sous chacune des fenêtres (si l'espacement des aérations et le même que celui des fenêtres). Sinon, pour plus de précision dans le positionnement des aérations vous pouvez aller au niveau 'surface' et dessiner les aérations en utilisant la commande Dessin d'aération. Sur les surfaces où des ouvertures personnalisées ont été définies, tout changement dans la distribution des aérations depuis les données du modèle par l'Onglet ouverture est ignoré.

Remarque : Si vous avez dessiné des aérations personnalisées au niveau surface, alors celles-ci seront utilisées même si la case Aérations auto-générées n'est pas cochée. La case Aérations auto-générées ne contrôle que la génération automatique des aérations et non leur utilisation dans les calculs.

Les trous sont modélisés de la même façon que les aérations, avec quelques exceptions :

•	Le flux d'air à travers les trous n'est pas contrôlé, c.à d. que le passage de l'air est actif en permanence,

•	Dessiner des trous peut être utilisé comme un moyen de réunir deux zones, quand l'option du modèle Fusion de deux zones reliées par des trous est cochée.

•	Les trous sont utilisés en interne par DesignBuilder pour modéliser le transfert de chaleur et le flux d'air à travers les Cloisons virtuelles.

•	Un coefficient de débit de 0,65 est utilisé pour les trous alors que le coefficient de débit des aérations est défini par le type d'aération.

•	Une "porte" EnergyPlus. La conduction de la chaleur à travers la "porte" de l'aération est affichée dans les résultats comme Ventilation Naturelle Intérieure et Ventilation Naturelle Extérieure.

•	Un "RESEAU DE CIRCULATION D'AIR : MULTIZONE : COMPOSANT DETAILLE D'OUVERTURE" EnergyPlus (AIRFLOWNETWORK:MULTIZONE:COMPONENT DETAILED OPENING) et d'autres composants de CIRCULATION d'AIR (AIRFLOW), fournissant un chemin d'air contrôlable. Vous pouvez définir le Fonctionnement de l'aération.

•	Une "porte" EnergyPlus. La conduction de la chaleur à travers la "porte" de l'aération est affichée dans les résultats comme Ventilation Naturelle Intérieure et Ventilation Naturelle Extérieure.

•	Les aérations intérieures ont un objet de "mélange" (MIXING) EnergyPlus qui utilise des paramètres établis dans la boite de dialogue des Options du modèle.

Chaque trou est modélisé en utilisant une sous-surface et une connexion de circulation d'air :

•

Quand sont utilisées 1-Distribution solaire minimum ou 2-Distribution solaire extérieure complète le trou est représenté en utilisant une "porte" EnergyPlus. Dans ce cas la conduction de la chaleur à travers la "porte" du trou est affichée dans les résultats comme Ventilation Naturelle Intérieure et Ventilation Naturelle Extérieure.

•	Si l'option du modèle 3-Distribution solaire extérieure et intérieure complète est cochée, le trou est alors modélisé en utilisant une fenêtre "parfaitement transparente" qui transmet la radiation solaire et la lumière visible.

•	Le "RESEAU DE CIRCULATION D'AIR : MULTIZONE : COMPOSANT DETAILLE D'OUVERTURE" EnergyPlus (AIRFLOWNETWORK:MULTIZONE:COMPONENT DETAILED OPENING) et d'autres composants de CIRCULATION d'AIR (AIRFLOW), fournissant un chemin d'air contrôlable. Vous pouvez définir le Fonctionnement de l'aération.

Chaque trou est modélisé en utilisant une sous-surface et un flux de "mélange" :

•

•	Si l'option du modèle 3-Distribution solaire extérieure et intérieure complète est cochée, le trou est alors modélisé en utilisant une fenêtre "parfaitement transparente" qui transmet la radiation solaire et la lumière visible.

•	Les aérations intérieures ont un élément de "mélange" EnergyPlus (MIXING) qui utilise des paramètres établis dans la boite de dialogue des Options du modèle.
