Cette section explique comment DesignBuilder gère la géométrie des modèles créés et l'utilise pour les calculs et la visualisation. La description qui suit est basée sur le fichier Model Geometry Example.dsb, ce fichier est livré avec DesignBuilder. Le modèle consiste en 4 blocs, chacun étant formé d'une zone unique à l'exception du Rez-de-Chaussé (Ground floor block) qui est divisé en une zone nord et une zone sud de dimension identique.

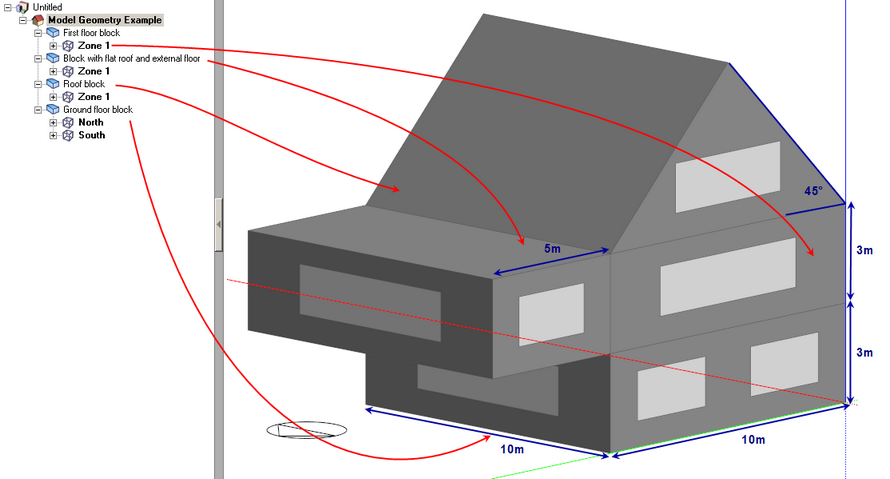

En Visualisation vous pouvez voir :
Voir le chapitre Limites de la visualisation pour les informations sur les petites différences entre les images présentées et le modèle envoyé en calcul.
Le modèle est composé de :
| • | Bloc Rez-de-Chaussé "Ground floor block" de 1 x 10m x 10m séparé en deux zones égale, une zone Nord et une zone Sud en utilisant une cloison de 0.05 m. |
| • | Bloc 1er étage "First floor block" de 1 x 10m x 10m situé directement sur le Rez-de-Chaussé. |
| • | Bloc 1er étage extension "Block with flat roof and external floor" de 1 x 10m x 5m connecté au bloc 1er étage par le côté Nord. |
| • | Bloc Toiture inclinée 45° "Roof block with 45° roof slope" de 1 x 10m x 10m dessiné dans le plan vertical avec une extrusion horizontale, c'est-à-dire non défini comme étant un bloc de type Toit incliné. Ce bloc est situé au-dessus du bloc 1er étage. |
Les dimensions ci-dessus sont les dimension externes.
Épaisseur des murs = 0.2 m
30% de fenêtre pour tous les blocs, tous les vitrages utilise l'option de dessin par défaut (C'est-à-dire qu'aucune fenêtre ou porte n'a été dessinée manuellement).
Les modèles utilisent les options de Modes de calcul du volume de zone par défaut
| • | "Construction du plancher non soustrait du volume de zone", |
| • | "La construction du plancher sur terrain est sous le niveau du sol et n'est pas soustraite du volume de la zone", |
| • | "Constructions de plancher extérieur non soustraites du volume de zone". |

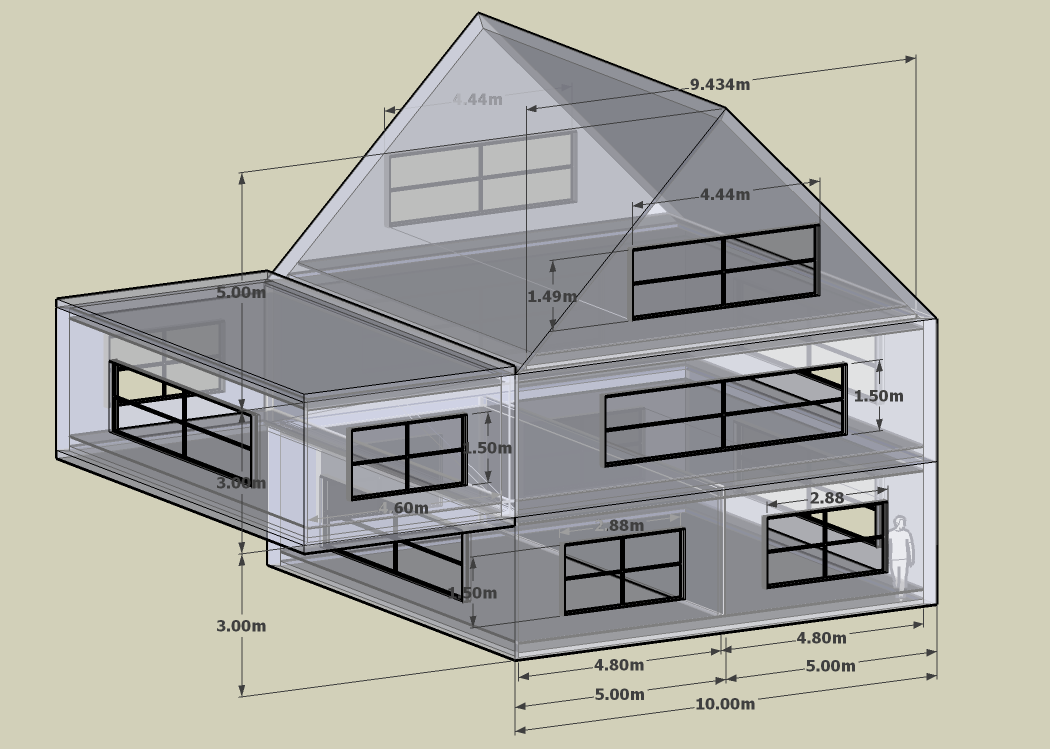

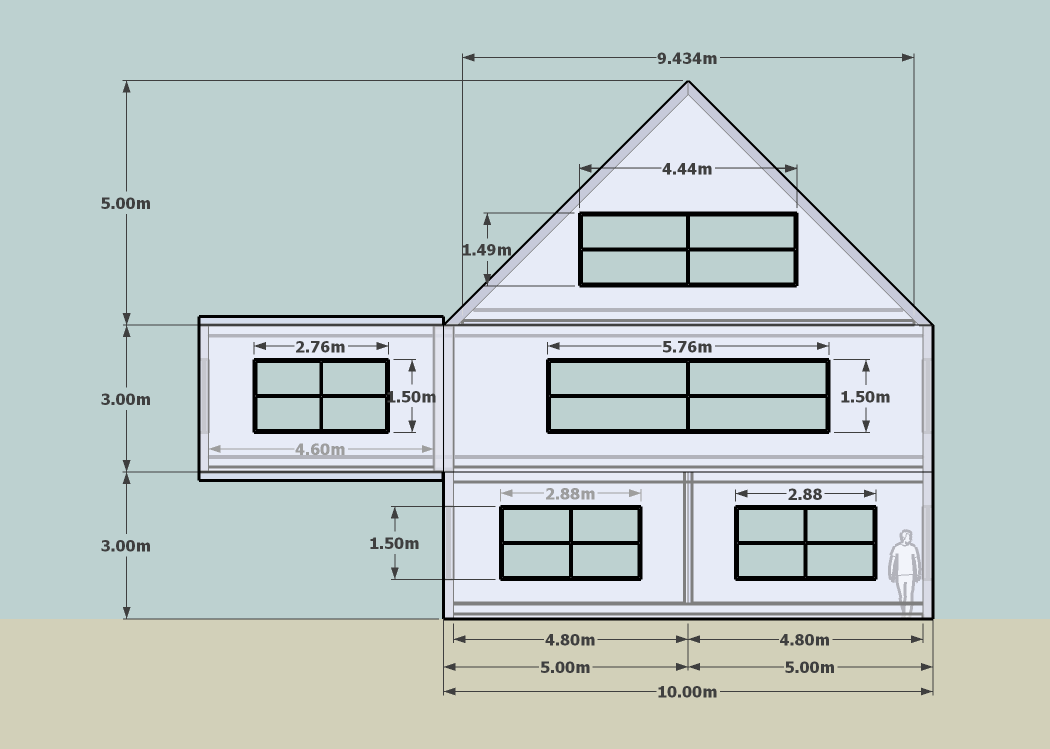

Lorsque le modèle est exporté en DXF 3-D en utilisant l'option 1-Modèle entier avec détail et dimension, il ressemble à ceci :

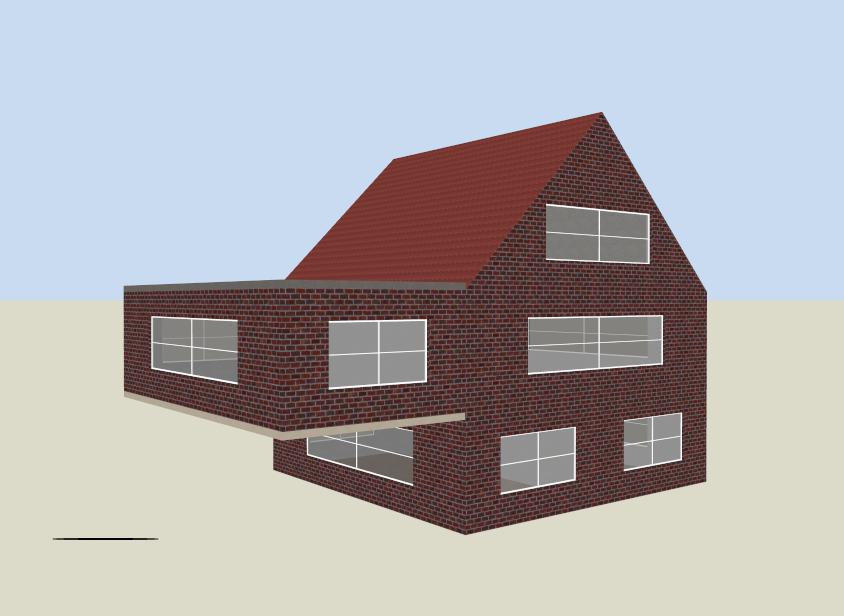

Le modèle en vue 3-D ressemble à ceci :

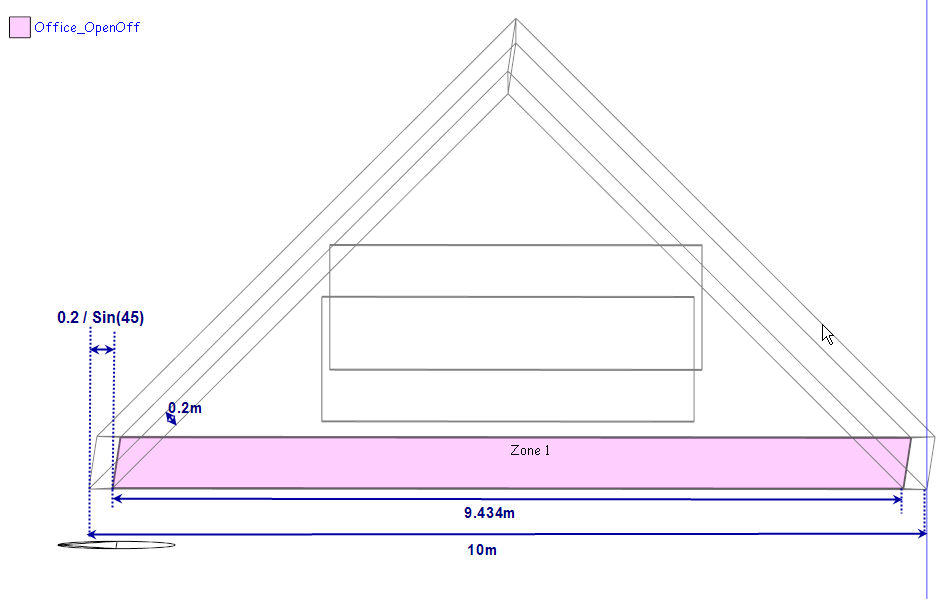

Le plancher/plafond entre la zone 1 - 1er Étage "First floor block - Zone 1" et la zone 1 - Toiture inclinée 45° "Roof block - Zone 1" a une surface de 9.6m x (9.6 - 2 x 0.2 / sin 45°) ou l'expression 0.2 / sin 45° est lié à l'épaisseur du mur de la toiture inclinée (0.2m) ajuster pour prendre en compte la pente de la toiture (45°) tel qu'illustré dans l'image ci-dessous :
Les données de dimesions pour les zones, surfaces et ouvertures utilisé dans les calculs peuvent être vues dans le Navigateur ou bien en exportant le rapport .csv.
Les principes de calculs de surface utilisé dans DesignBuilder sont les suivants :
| • | La hauteur total du bloc est utilisée pour le calcul des aires des murs |
| • | Le volume des zones est calculé adéquatement en fonction de la forme géométrique, qu'importe la complexité, mais pour l'exemple simple présenté ici le volume des zones est simplement : l'aire du plancher x la hauteur de la zone. |
| • | Si une des option des Modes de calcul du volume de zone n'est pas sélectionnée, alors le volume du plancher approprié est soustrait du volume dela zone. Le volume du plancher est l'épaisseur de la construction x par l'aire du plancher. |
Les tableaux ci-dessous, listent les informations géométriques les plus importantes et montrent comment elles sont calculées. Remarquez que lorsqu'une surface contient une ouverture, l'aire de cette ouverture est soustraite de l'aire de la parois. Les informations ci-dessous sont valables pour les calculs de type EnergyPlus et SBEM.
"Zone Ground floor block - North"
|
|
Notes de calculs
|
Aire du plancher (m2)
|
46.08
|
4.8m x 9.6m
|
Volume (m3)
|
138.24
|
46.08m2 x 3m (si l'option La construction du plancher sur terrain est sous le niveau du sol et n'est pas soustraite du volume de la zone est sélectionnée)
|
Surface
|
Aire (m2)
|
Notes de Calculs Aires
|
Contiguïté (Orientation /zone adjacentes)
|
Ground floor
|
46.08
|
4.8m x 9.6m
|
Ground
|
Ceiling
|
46.08
|
4.8m x 9.6m
|
First floor block - Zone 1
|
Wall Outside
|
10.08
|
4.8m x 3m - Aire de la fenêtre sur la parois (2.88m x 1.5m)
|
90
|
Glazing Outside
|
4.32
|
2.88m x 1.5m
|
90
|
Wall Outside
|
20.16
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
0
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
0
|
Wall Outside
|
10.08
|
4.8m x 3m - Aire de la fenêtre sur la parois (2.88m x 1.5m)
|
270
|
Glazing Outside
|
4.32
|
2.88m x 1.5m
|
270
|
Partition
|
28.8
|
9.6m x 3m
|
Ground floor block - South
|
Zone Ground floor block - South
|
|
Notes de calculs
|
Aire du plancher (m2)
|
46.08
|
4.8m x 9.6m
|
Volume (m3)
|
138.24
|
46.08m2 x 3m (si l'option La construction du plancher sur terrain est sous le niveau du sol et n'est pas soustraite du volume de la zone est sélectionnée)
|
Surface
|
Aire (m2)
|
Notes de Calculs Aires
|
Contiguïté (Orientation /zone adjacentes)
|
Ground floor
|
46.08
|
4.8m x 9.6m
|
Ground
|
Ceiling
|
46.08
|
4.8m x 9.6m
|
First floor block - Zone 1
|
Wall Outside
|
10.08
|
4.8m x 3m - Aire de la fenêtre sur la parois (2.88m x 1.5m)
|
90
|
Glazing Outside
|
4.32
|
2.88m x 1.5m
|
90
|
Wall Outside
|
20.16
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
180
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
180
|
Wall Outside
|
10.08
|
4.8m x 3m - Aire de la fenêtre sur la parois (2.88m x 1.5m)
|
270
|
Glazing Outside
|
4.32
|
2.88m x 1.5m
|
270
|
Partition
|
28.8
|
9.6m x 3m
|
Ground floor block - North
|
First floor block - Zone 1
|
|
Notes de calculs
|
Aire du plancher (m2)
|
92.16
|
9.6m x 9.6m
|
Volume (m3)
|
276.48
|
92.16m2 x 3m (si l'option Construction du plancher non soustrait du volume de zone est sélectionnée)
|
Surface
|
Aire (m2)
|
Notes de Calculs Aires
|
Contiguïté (Orientation /zone adjacentes)
|
Floor
|
46.08
|
4.8m x 9.6m
|
Ground floor block - North
|
Floor
|
46.08
|
4.8m x 9.6m
|
Ground floor block - South
|
Ceiling
|
90.569
|
9.434m x 9.6m (9.434m = 10 - 2 x 0.2 / sin 45°)
|
Roof block - Zone 1
|
Wall Outside
|
20.16
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
90
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
90
|
Wall Outside
|
20.16
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
180
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
180
|
Wall Outside
|
10.08
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
270
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
270
|
Wall (with hole)
|
0.201
|
Surface nécessaire pour la liaison interbloc
|
0
|
Interblock partition
|
28.649
|
Cloison interbloc 9.6m x 3m - wall (with hole) (0.201m2)
|
Block with flat roof and external floor - Zone 1
|
Block with flat roof and external floor - Zone 1
|
|
Notes de calculs
|
Aire du plancher (m2)
|
44.16
|
4.6m x 9.6m
|
Volume (m3)
|
132.48
|
44.16m2 x 3m (si l'option Constructions de plancher extérieur non soustraites du volume de est sélectionnée)
|
Surface
|
Aire (m2)
|
Notes de Calculs Aires
|
Contiguïté (Orientation /zone adjacentes)
|
Floor
|
44.16
|
4.6m x 9.6m
|
Outside
|
Flat roof
|
44.16
|
4.6m x 9.6m
|
Outside
|
Wall Outside
|
9.66
|
4.6m x 3m - Aire de la fenêtre sur la parois (2.76m x 1.5m)
|
90
|
Glazing Outside
|
4.14
|
2.76m x 1.5m
|
90
|
Wall Outside
|
20.16
|
9.6m x 3m - Aire de la fenêtre sur la parois (5.76m x 1.5m)
|
0
|
Glazing Outside
|
8.64
|
5.76m x 1.5m
|
0
|
Wall Outside
|
9.66
|
4.6m x 3m - Aire de la fenêtre sur la parois (2.76m x 1.5m)
|
270
|
Glazing Outside
|
4.14
|
2.76m x 1.5m
|
270
|
Wall (with hole)
|
0.201
|
Surface nécessaire pour la liaison interbloc
|
180
|
Interblock partition
|
28.649
|
Cloison interbloc 9.6m x 3m - wall (with hole) (0.201m2))
|
First floor block - Zone 1
|
Roof block - Zone 1
|
|
Calculation Note
|
Floor area (m2)
|
90.569
|
9.434m x 9.6m (9.434m = 10 - 2 x 0.2 / sin 45°)
|
Volume (m3)
|
213.615
|
90.569m2 x (5m - 0.2 / cos 45°) x 0.5
|
Surface
|
Aire (m2)
|
Notes de Calculs Aires
|
Contiguïté (Orientation /zone adjacentes)
|
Floor
|
90.569
|
9.434m x 9.6m (9.434m = 10 - 2 x 0.2 / sin 45°)
|
First floor block - Zone 1
|
Wall Outside
|
15.576
|
9.434m x (5m - 0.2 / cos 45°) x 0.5 - Aire de la fenêtre (6.676)
|
90
|
Glazing Outside
|
6.676
|
4.45m x 1.5m
|
90
|
Wall Outside
|
15.576
|
9.434m x (5m - 0.2 / cos 45°) x 0.5 - Aire de la fenêtre (6.676)
|
270
|
Glazing Outside
|
6.676
|
4.45m x 1.5m
|
270
|
Roof (slope 45° )
|
64.042
|
6.671m x 9.6m, 6.671 ceci correspond à la longueur interne = (5 - 0.2 / cos 45) / sin 45
|
90
|
Roof (slope 45° )
|
64.042
|
6.671m x 9.6m, 6.671 ceci correspond à la longueur interne = (5 - 0.2 / cos 45) / sin 45
|
270
|
